Fensterbankanschlüsse bei Sanierungen: Wo Wasser seinen Weg findet
Viele Sanierungen sind handwerklich aufwendig und auf den ersten Blick sauber ausgeführt. Trotzdem kann ein einziger ungünstiger Endpunkt ausreichen, damit Niederschlagswasser hinter Bleche, in Holzanschlüsse oder unter angrenzende Bauteile gelangt.
Die 50 Praxisaufnahmen dieser Seite zeigen typische Situationen: bereits reparierte Holzfutter, nachträglich eingebaute Metallfensterbänke, gerissene Dichtstofffugen, offene Kopfholzbereiche, Fachwerkschwellen, verformte Fensterbänke und Konstruktionen, bei denen die Grundidee durchaus gut war – die Ausführung am entscheidenden Detail aber langfristig problematisch werden kann.
Geschädigtes Holz wird ersetzt, der ursprüngliche Wasserweg bleibt aber unverändert.
Stirn- und Kopfholz direkt über Fensterbank, Blech oder Stufe.
Silikon kann einen Anschluss ergänzen, ersetzt aber keine robuste konstruktive Wasserführung.
Entscheidend ist nicht nur, was neu eingebaut wurde, sondern wo Wasser danach tatsächlich weiterläuft.
Der entscheidende Unterschied
Repariert ist nicht automatisch konstruktiv verbessert
Bei vielen der gezeigten Anschlüsse wurde bereits sichtbar gearbeitet: Holzstücke wurden erneuert, Bleche ergänzt, Fugen mit Dichtstoff geschlossen oder Fensterbänke nachträglich eingebaut. Das kann technisch sinnvoll sein. Entscheidend ist jedoch, ob sich dadurch auch der ursprüngliche Wasserweg verändert.

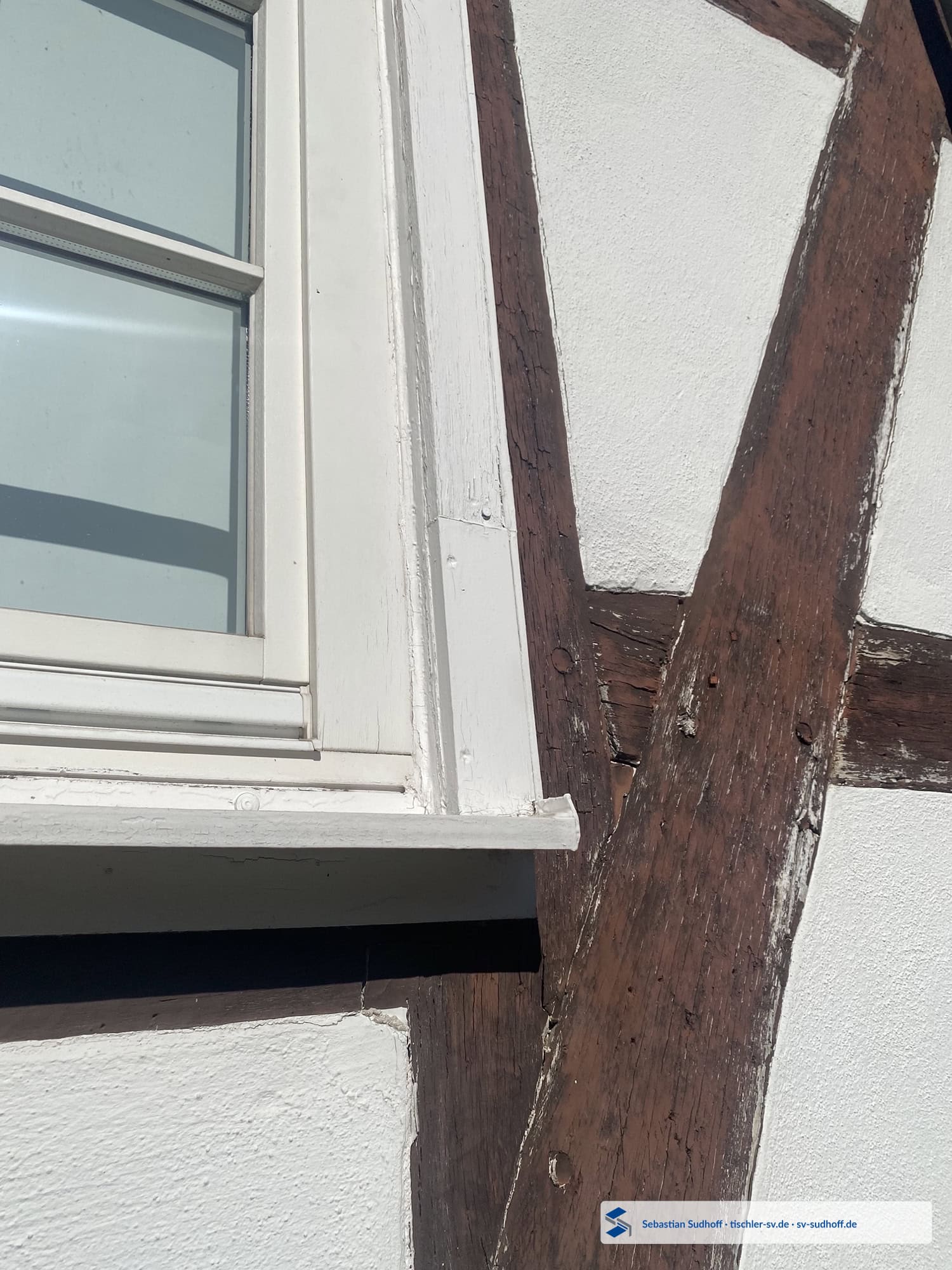

Wird lediglich ein geschädigtes Holzteil ersetzt und anschließend wieder an derselben Stelle direkt auf eine Fensterbank gestellt, kann der neue Werkstoff erneut genau derselben Feuchtebeanspruchung ausgesetzt sein. Ähnliches gilt für Metallfensterbänke, wenn die Blechausbildung gut wirkt, aber Wasser weiterhin an einer empfindlichen Randfuge endet.
Wiederkehrende Muster
Vier Stellen, an denen Sanierungen häufig kritisch werden
- Kopfholz steht direkt im Wasserbereich Vor Ort gekürzte oder nachträglich eingesetzte Holzstücke sind an ihren Stirnseiten besonders feuchteempfindlich.
- Eine Silikonfuge wird zur wichtigsten Wasserbarriere Unterschiedliche Werkstoffe bewegen sich verschieden. Haftung, Alterung und Fugengeometrie entscheiden dann über die Langzeitfunktion.
- Die Fläche ist gut – der Endpunkt nicht Bleche können über viele Meter sinnvoll schützen und trotzdem an Ecken, Stößen oder Anschlüssen einen direkten Wasserweg eröffnen.
- Das Gefälle wird durch die Sanierung verändert Eine schlecht unterstützte oder verformte Fensterbank kann Wasser plötzlich zum Fenster statt nach außen führen.

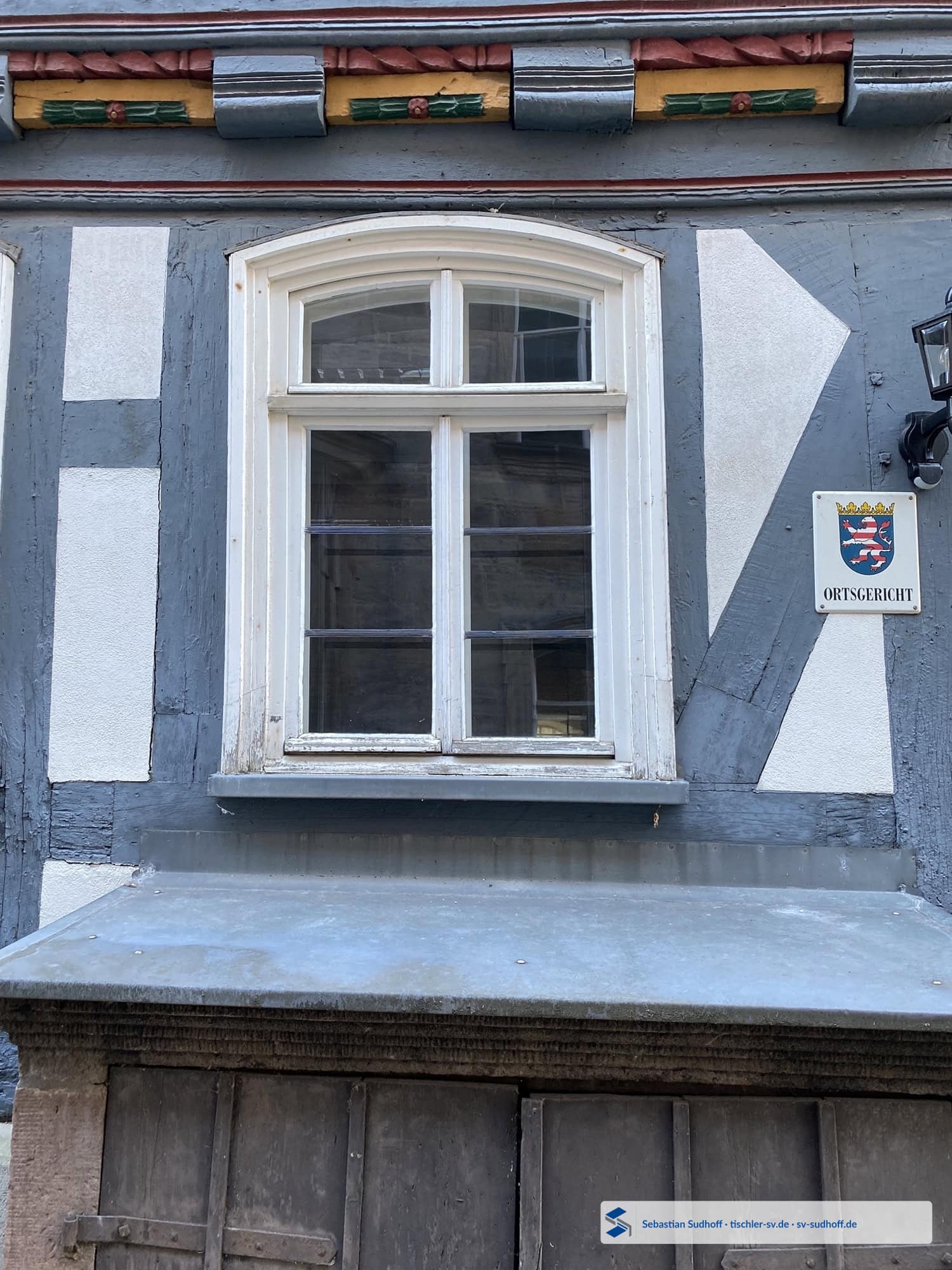

1 · Fensterelement bündig im Fachwerk
Oben handwerklich hervorragend – unten wurde der gleiche Fehler erneut gebaut

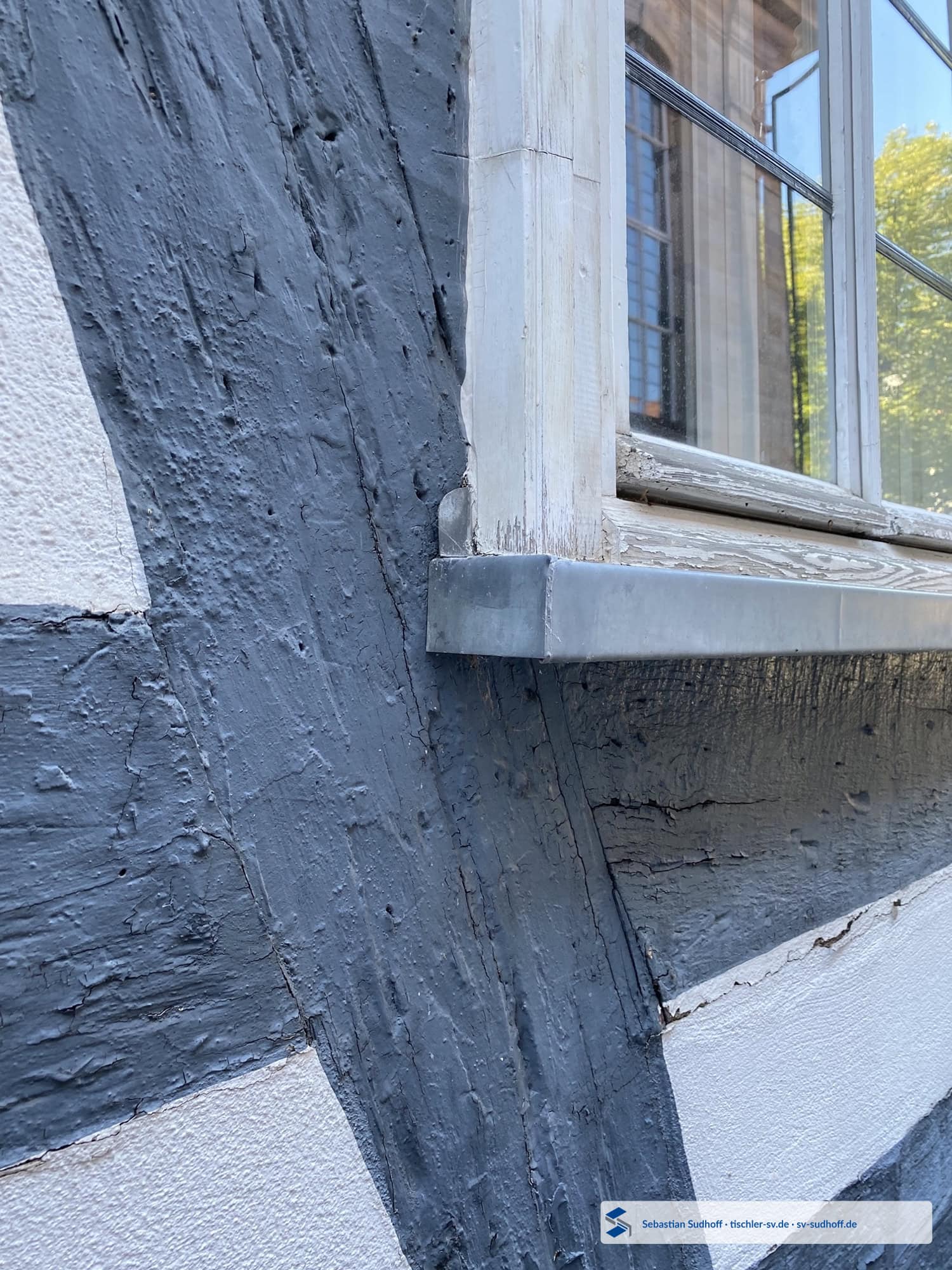

Das Fensterelement sitzt außen weitgehend bündig in der Ebene des Fachwerks. Gerade deshalb lässt sich an diesem Beispiel sehr gut zeigen, dass ein Anschluss nicht pauschal als „gut“ oder „schlecht“ bewertet werden kann: Der obere Wetterschutz ist handwerklich sehr überzeugend gelöst, während der untere Holzanschluss konstruktiv ungünstig bleibt.

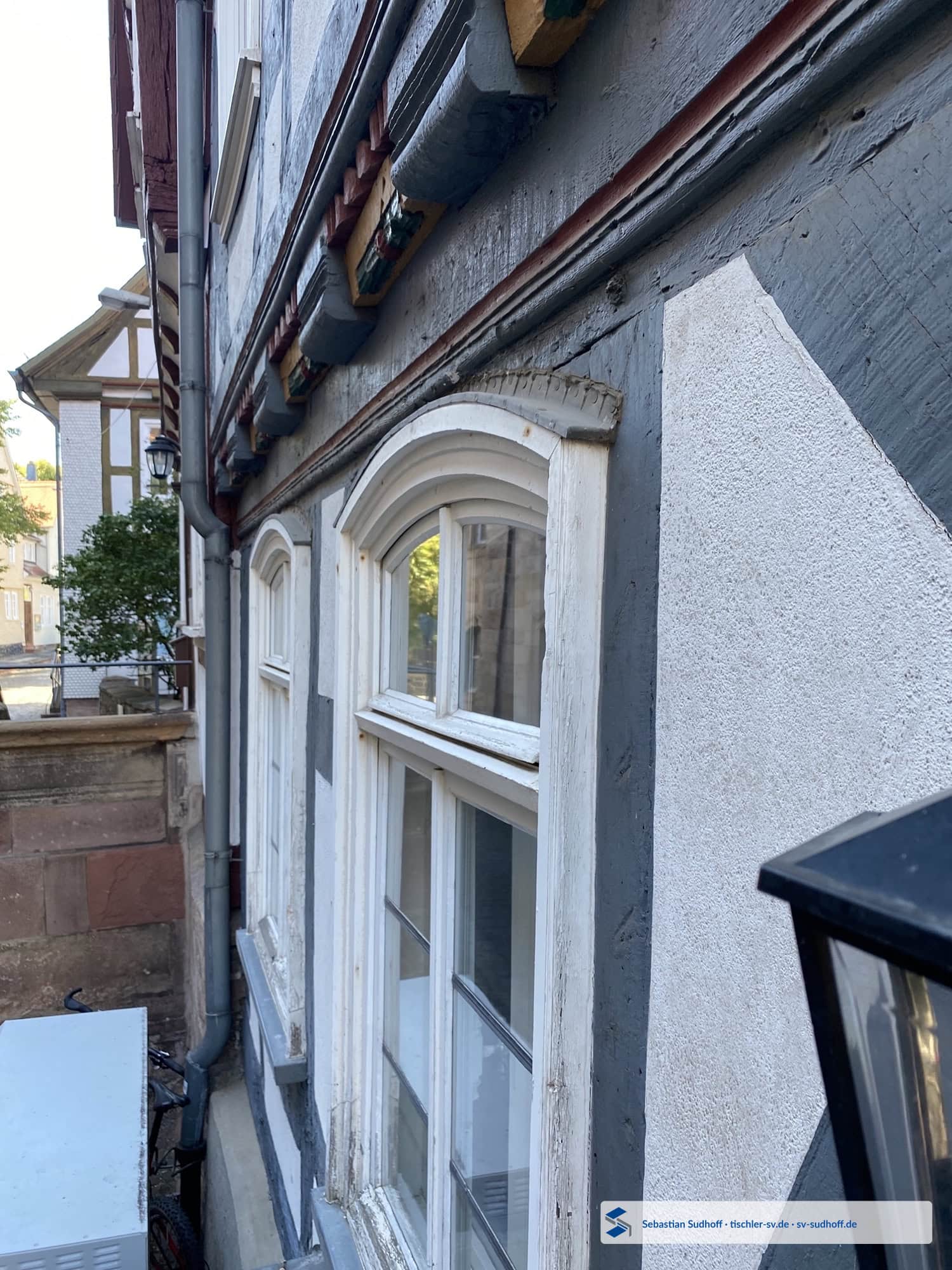

Oberhalb des Fensters wurde ein Zinkblech rund über das obere Rahmenprofil geführt. Damit wird Niederschlagswasser konstruktiv vor den Fensterrahmen geleitet. Zusätzlich wird dieser Bereich durch Gesims und Dachüberstand entlastet. Die oben noch aufgebrachte Silikonraupe wäre für die eigentliche Wasserführung nicht erforderlich gewesen; sie hat hier eher optischen Charakter.

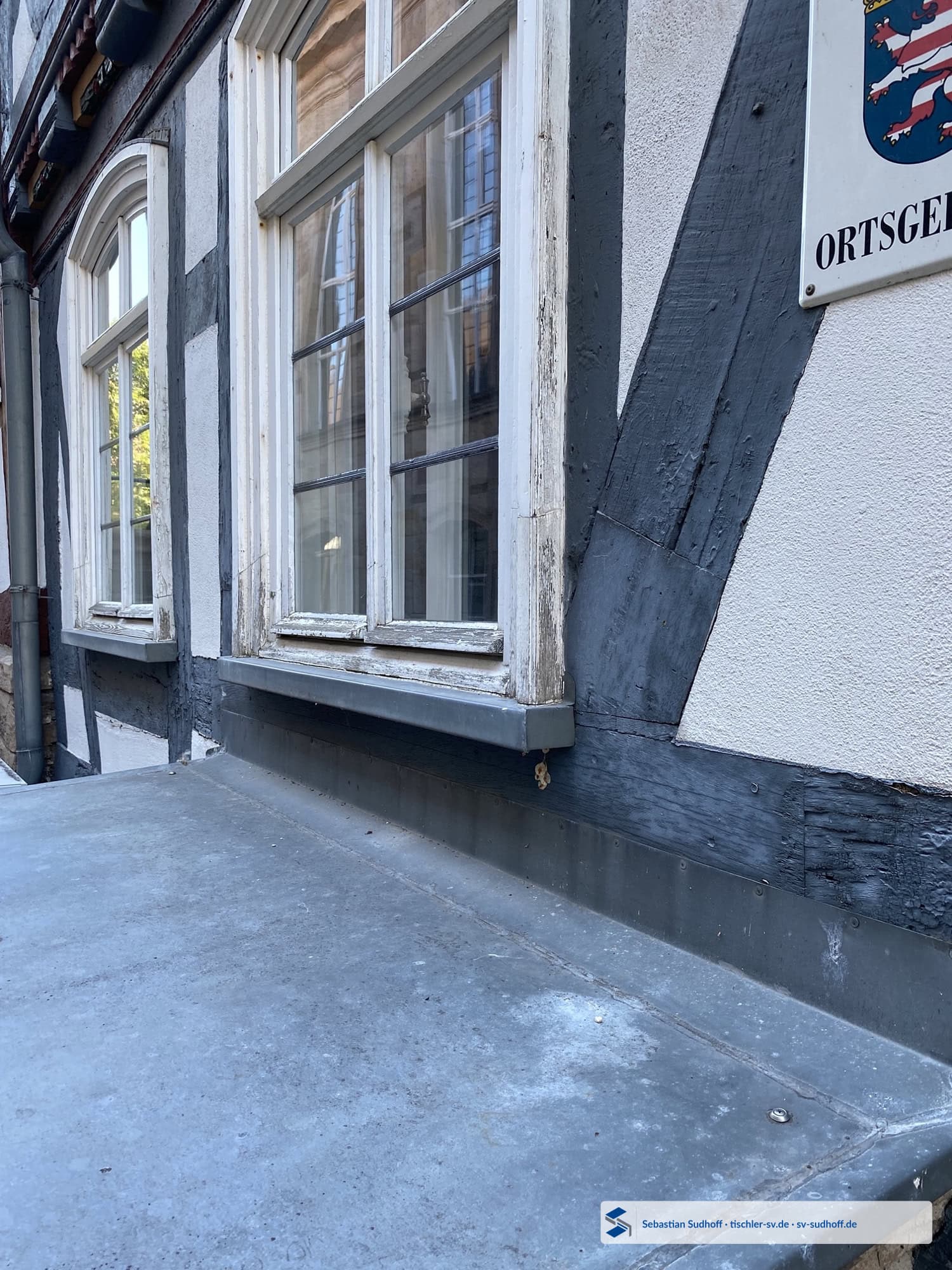

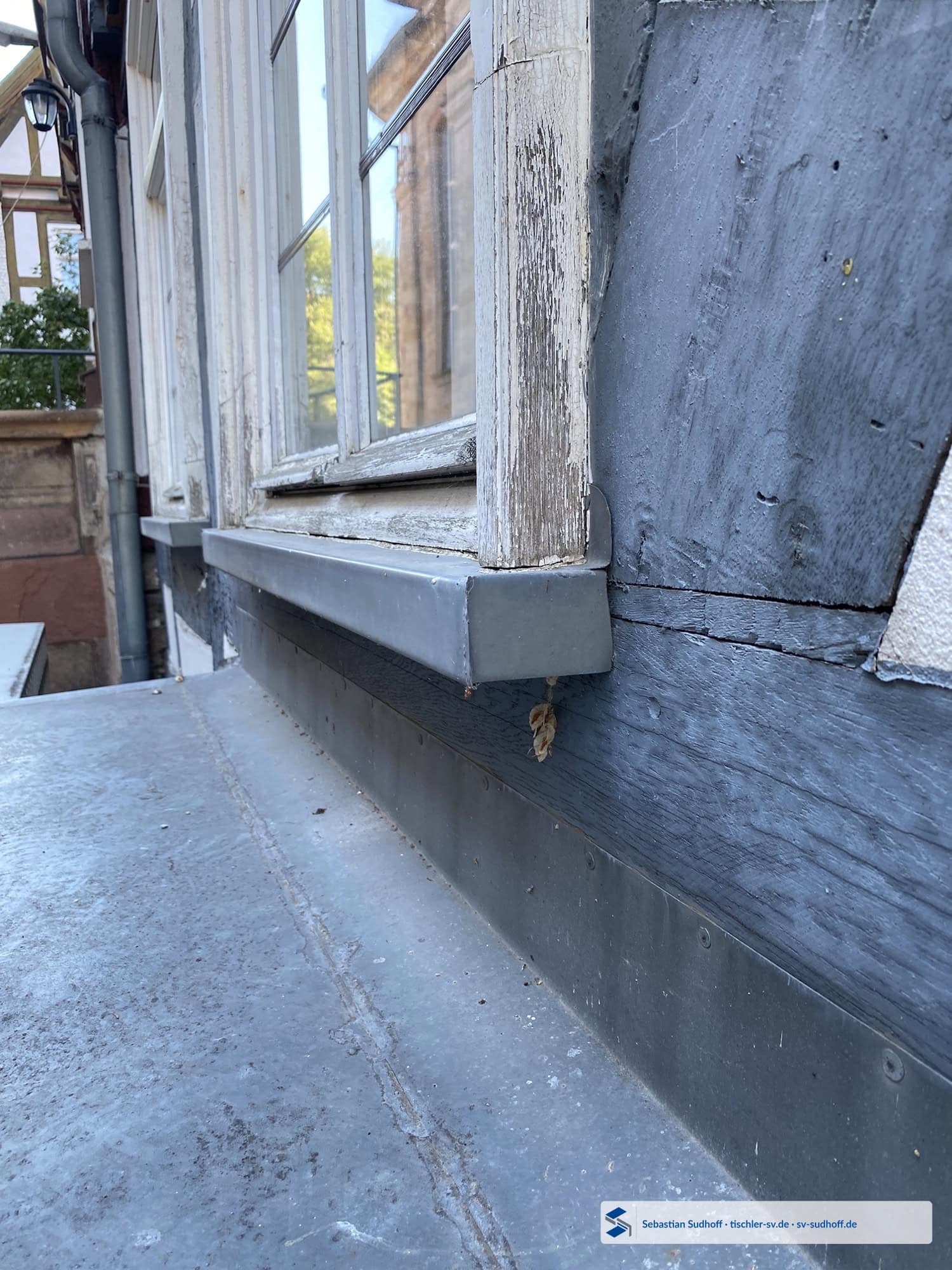

Auch die Zinkfensterbank im unteren Bereich ist handwerklich sauber und für sich betrachtet vorbildlich ausgeführt. Der Schwachpunkt liegt nicht im Blech, sondern im Anschluss der seitlichen Hölzer: Die unteren Stirnseiten stehen unmittelbar im Wasserbereich der Fensterbank. Genau dieser Bereich war bereits repariert worden – bei der Reparatur wurde jedoch dasselbe konstruktive Detail erneut hergestellt.
Nicht die Zinkfensterbank ist hier das Problem
Oberer Blechanschluss und untere Zinkfensterbank zeigen, wie dauerhaft Wasser mit handwerklich gut ausgebildeten Metallteilen geführt werden kann. Der Schwachpunkt entsteht erst dort, wo die aufrechten Hölzer unmittelbar im Ablaufbereich enden. Bei der späteren Reparatur wurde genau diese Anschlussgeometrie erneut hergestellt – und damit auch das ursprüngliche Feuchterisiko.
2 · Nachträgliche Zinkfensterbank
Schrauben und Silikon wirken sauber – das Kopfholz bleibt trotzdem empfindlich

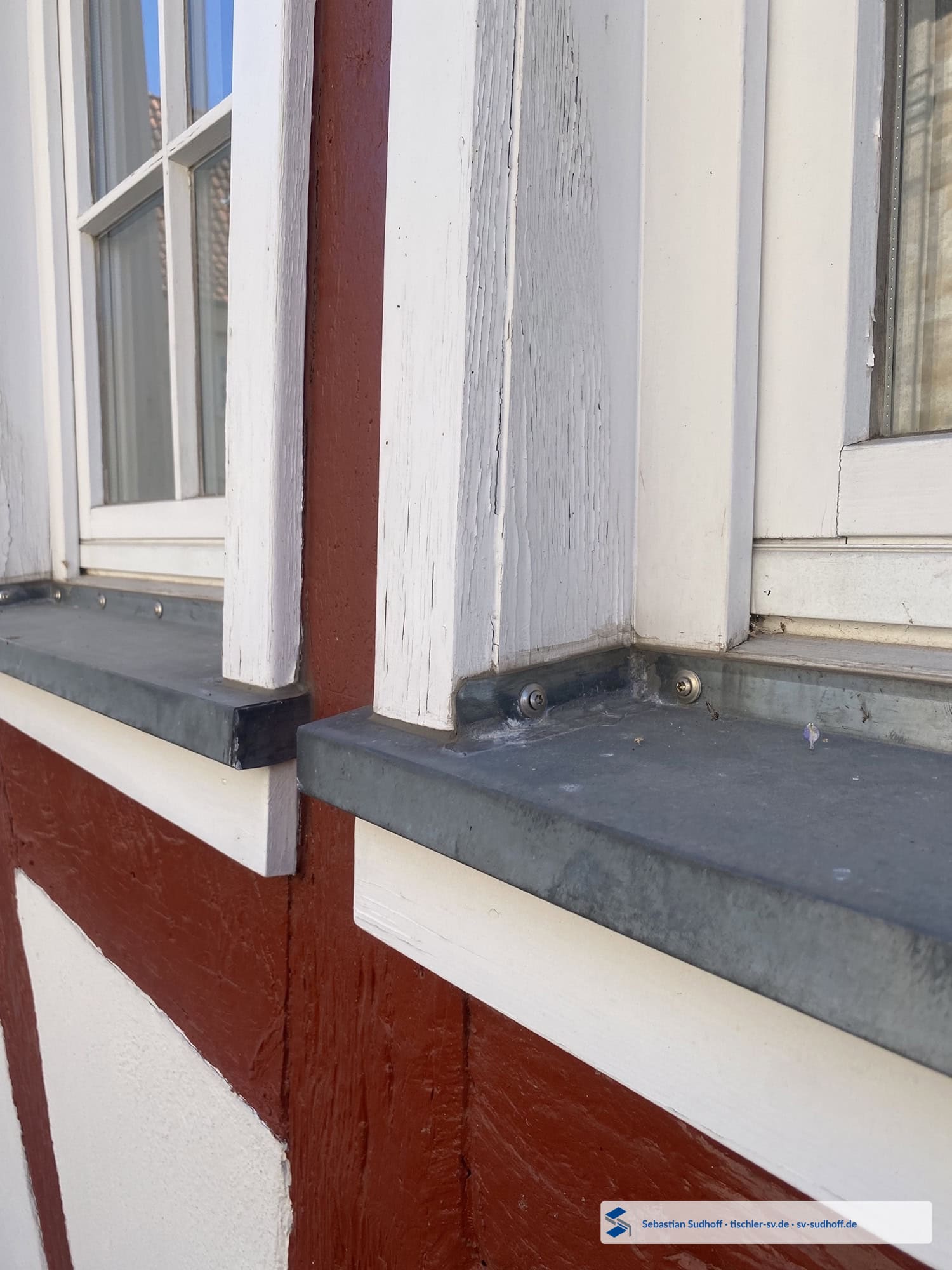

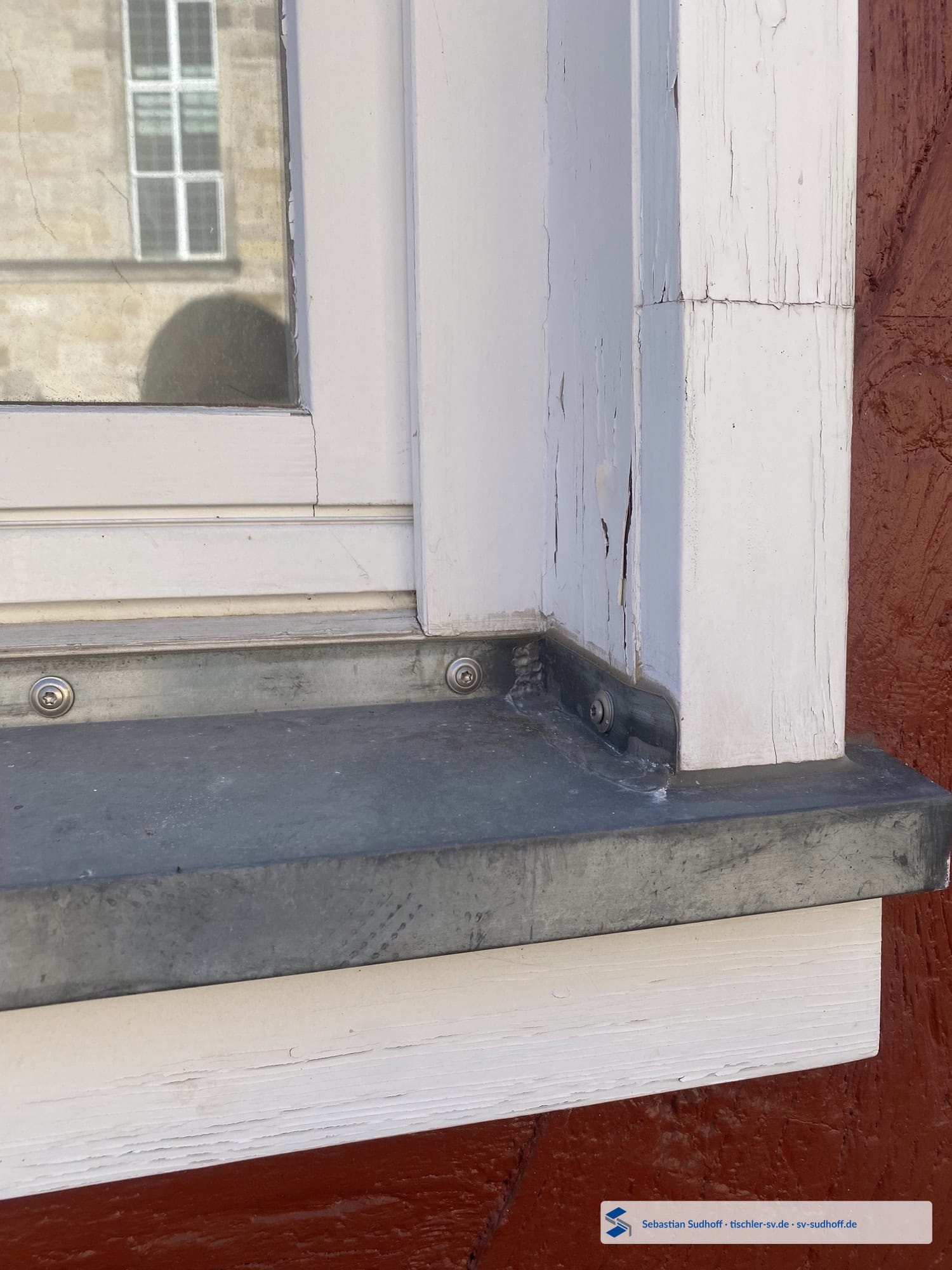

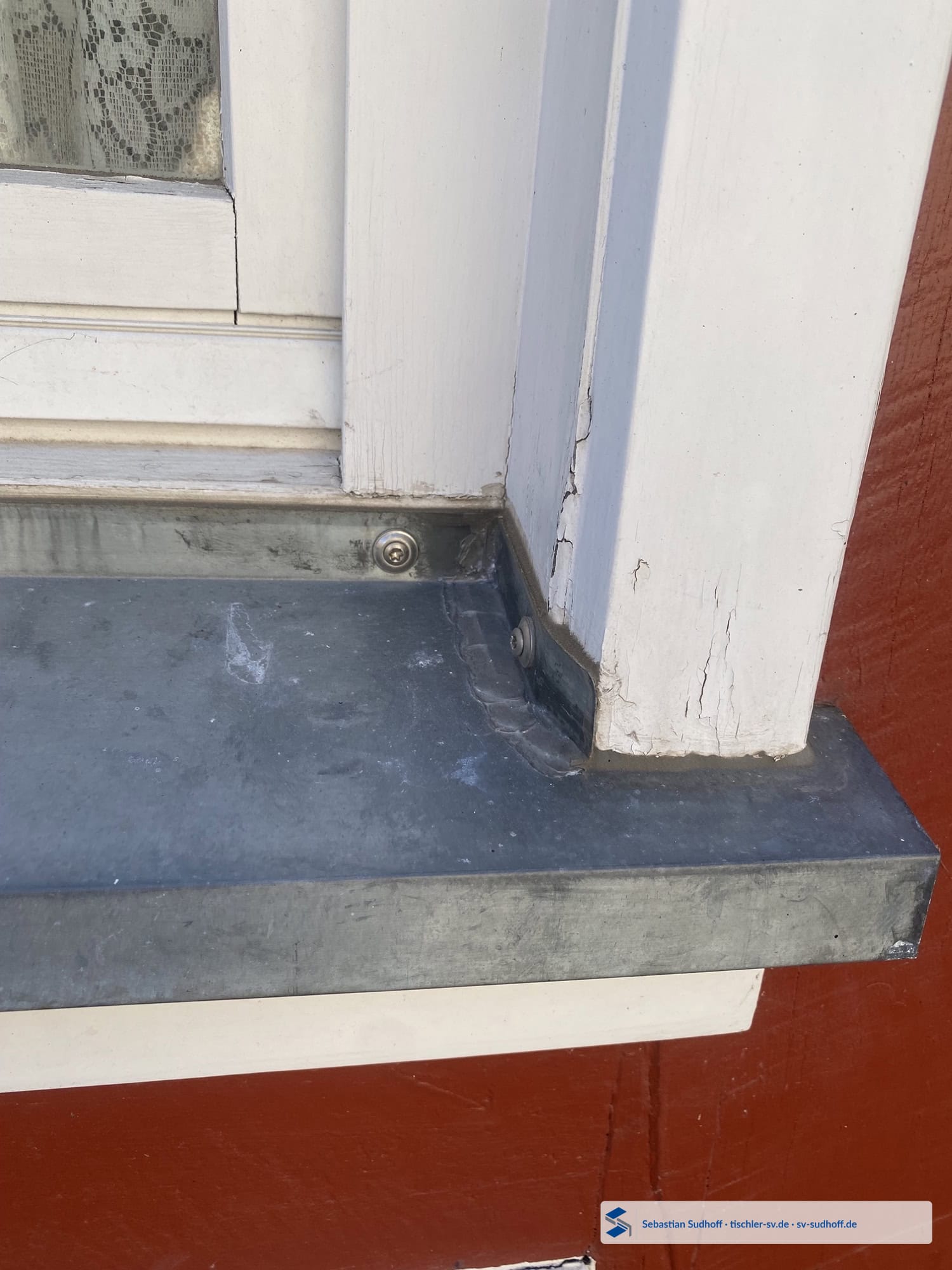

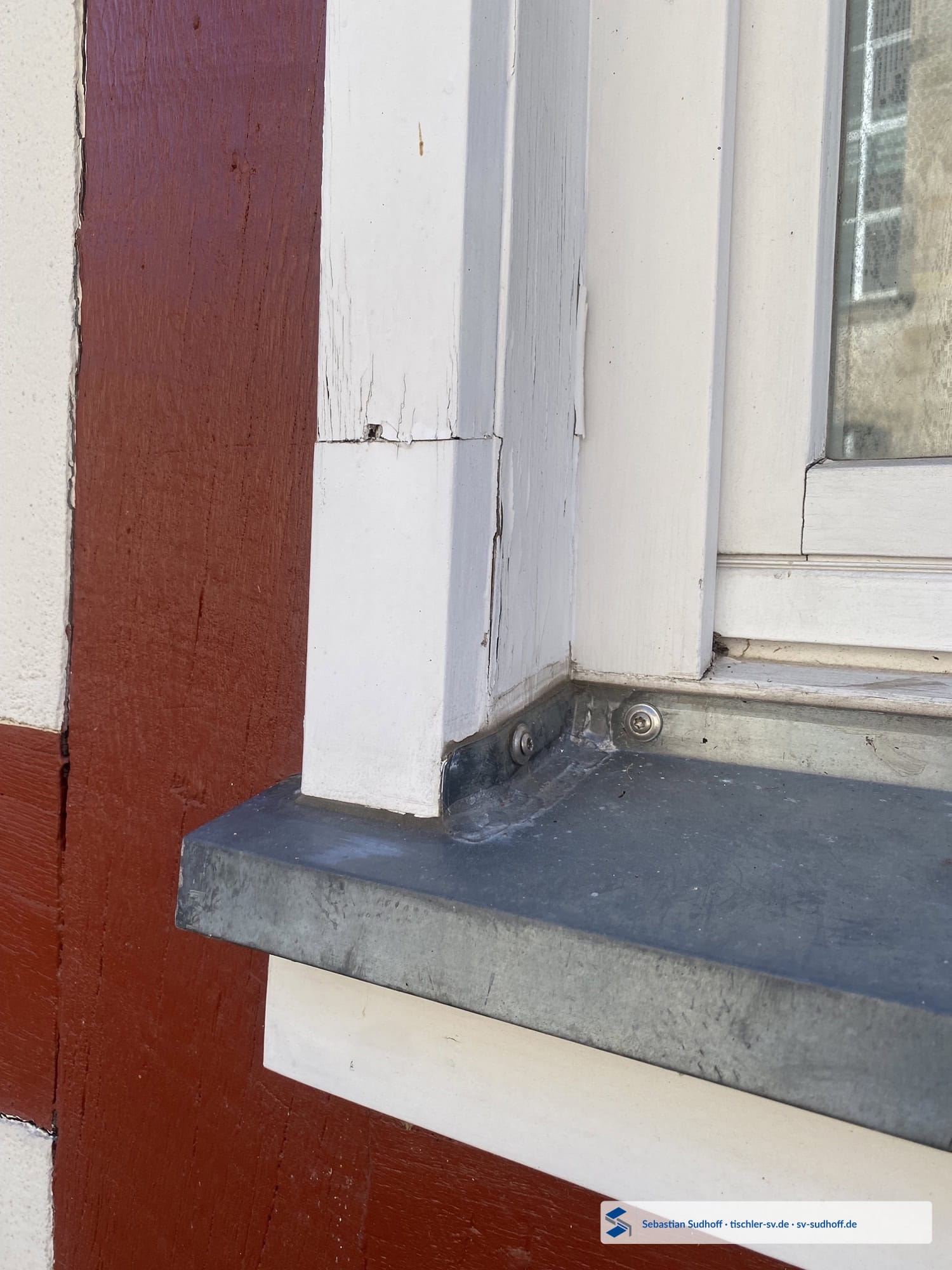

Auch bei dieser Serie sind die aufrechten Holzstücke bereits repariert. Danach wurde eine Zinkfensterbank eingebaut. Die Verschraubung und die sichtbaren Silikonfugen vermitteln zunächst einen geschlossenen Eindruck.

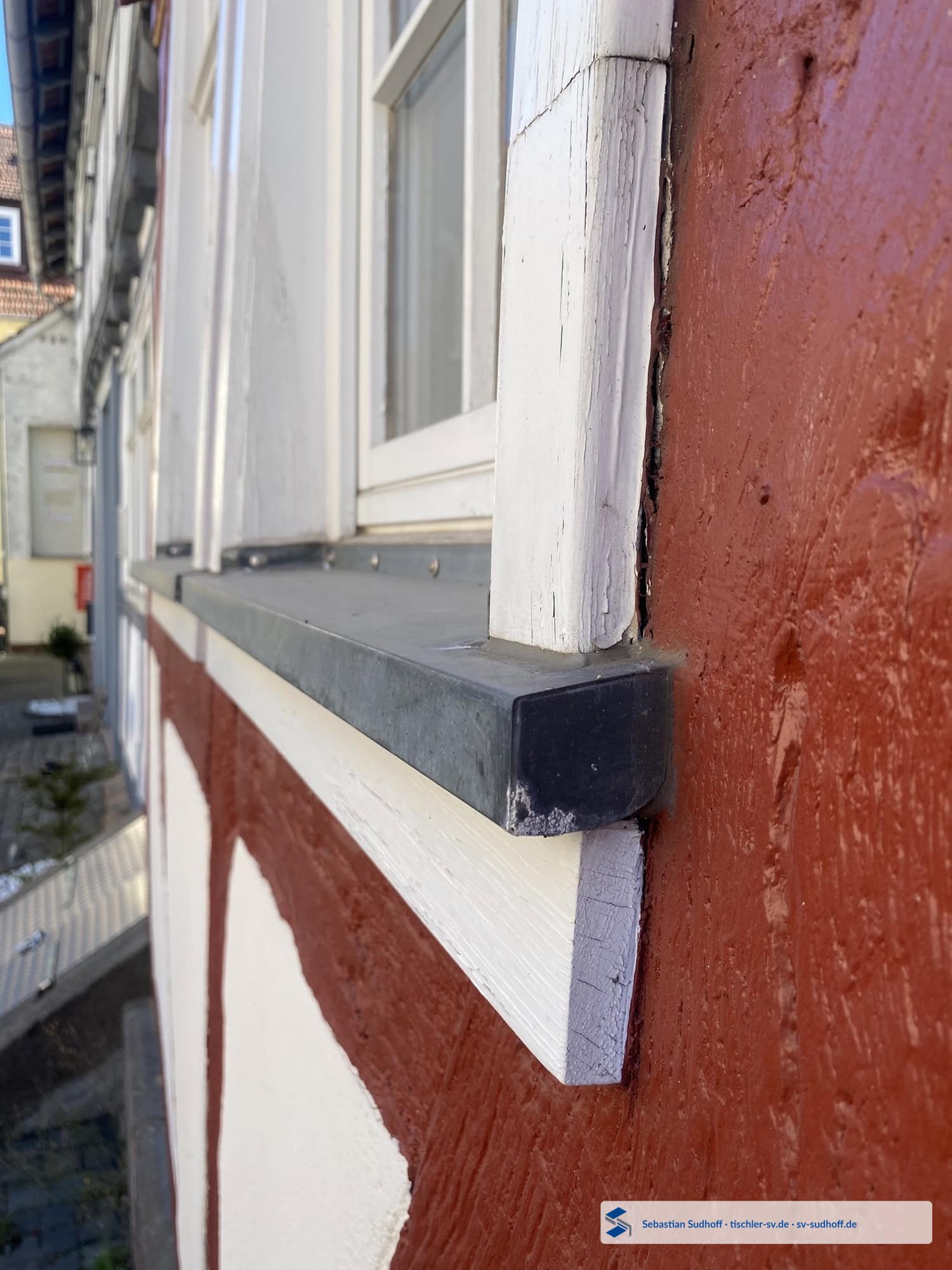

Problematisch bleibt der Übergang zum Holz. Niederschlagswasser kann an den senkrechten Bauteilen herunterlaufen und in engen Anschlussfugen festgehalten werden. Bei der Reparatur wurde das ursprüngliche Detail nicht nur wiederholt, sondern praktisch vervielfacht: Zwei Holzenden liegen erneut unmittelbar im Bereich der Fensterbank, zusätzlich entsteht am Stoß der beiden Hölzer eine weitere empfindliche Stirn- und Fugenstelle.
Warum wenige Millimeter Spaltbreite einen Unterschied machen
Als anschauliche Praxisgröße gilt: Bei ungefähr 3 mm Spaltbreite kann Wasser zwischen zwei Bauteilen stark kapillar festgehalten werden. Bei etwa 5 mm kann dieser Effekt – abhängig von Material, Oberfläche und Geometrie – noch auftreten. Bei ungefähr 8 mm nimmt die kapillare Wirkung deutlich ab; Wasser kann wesentlich eher frei weiterlaufen oder abtropfen.
Das sind keine starren Grenzwerte für jeden Baustoff und jedes Detail. Sie verdeutlichen aber, warum ein bewusst freigehaltener Abstand konstruktiv robuster sein kann als ein sehr enger, dichtstoffabhängiger Holz-Metall-Anschluss.
3 · Schwelle, Fensterbank und Stufe
Wasser wird sauber weitergeleitet – nur leider in den nächsten kritischen Anschluss

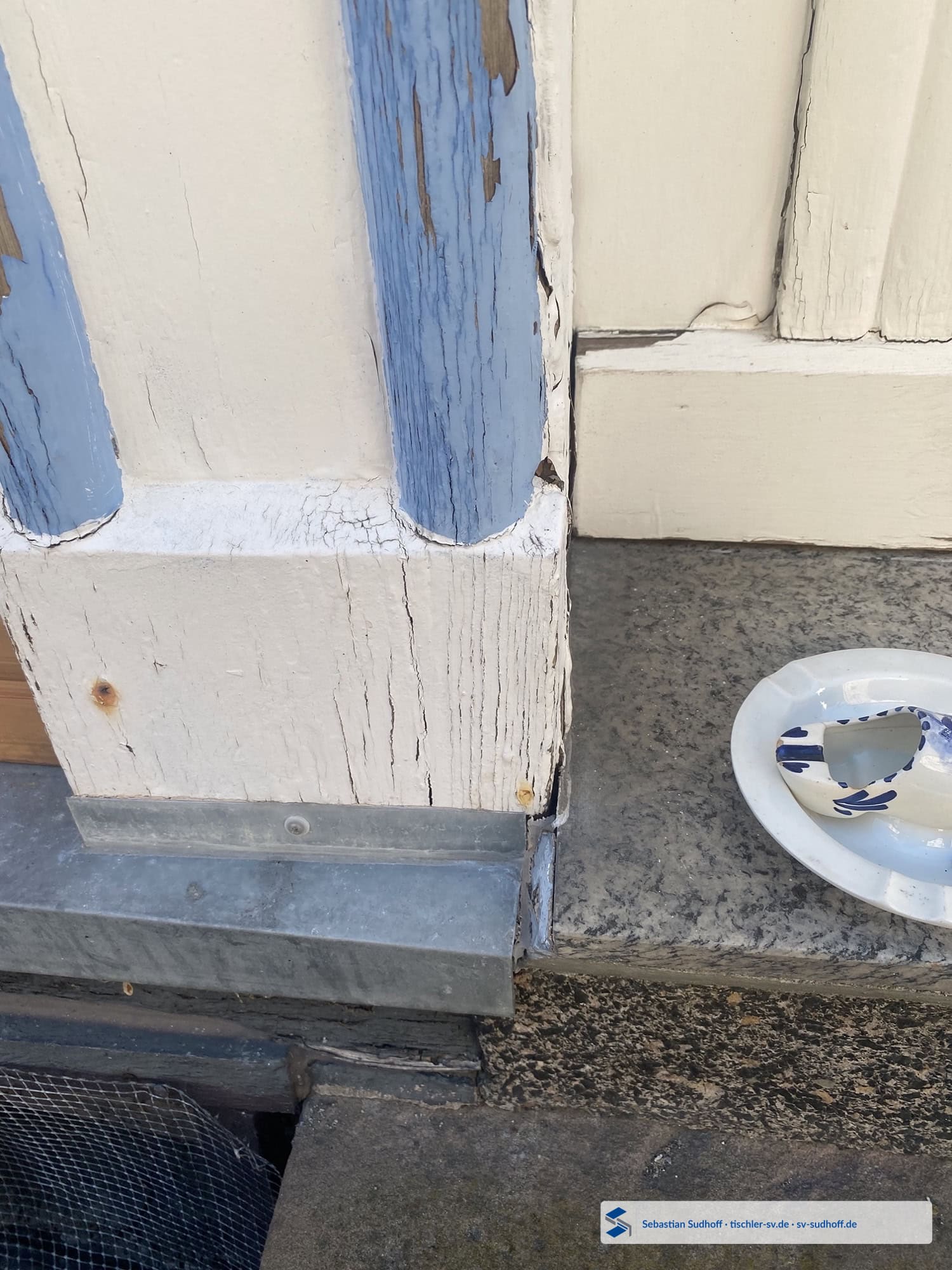

Beim Übergang einer Fachwerkschwelle zur Steinfensterbank ist gut nachvollziehbar, wie sich ein Wasserweg über mehrere Bauteile fortsetzt. Wasser läuft am Holz herunter, wird über die Metallbank weitertransportiert und erreicht anschließend den Anschluss der Steinfensterbank.

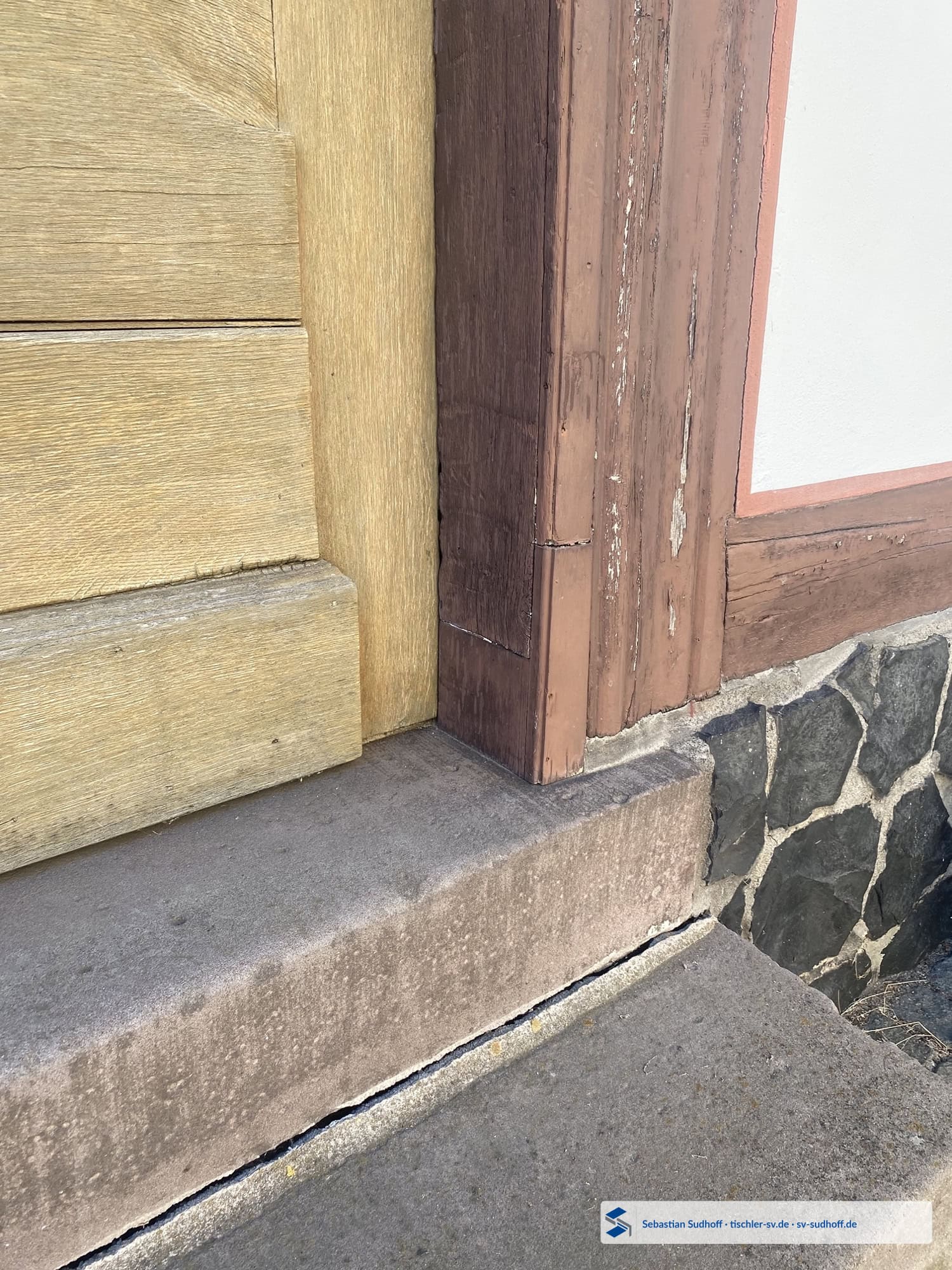

Bei der angrenzenden Haustürsituation zeigt sich ein ähnliches Prinzip: Das bereits reparierte Holzfutter endet erneut unmittelbar an der Steinstufe. Gleichzeitig kann Niederschlagswasser über eine geöffnete Fuge in den Anschluss unter beziehungsweise hinter die Stufe gelangen.
Wasser hört nicht am nächsten Bauteil auf
Bei der Beurteilung eines Anschlusses muss die gesamte Kette betrachtet werden. Eine Fensterbank kann Wasser technisch korrekt weiterleiten und es trotzdem an einen nachfolgenden Anschluss bringen, der dafür nicht ausreichend vorbereitet ist.

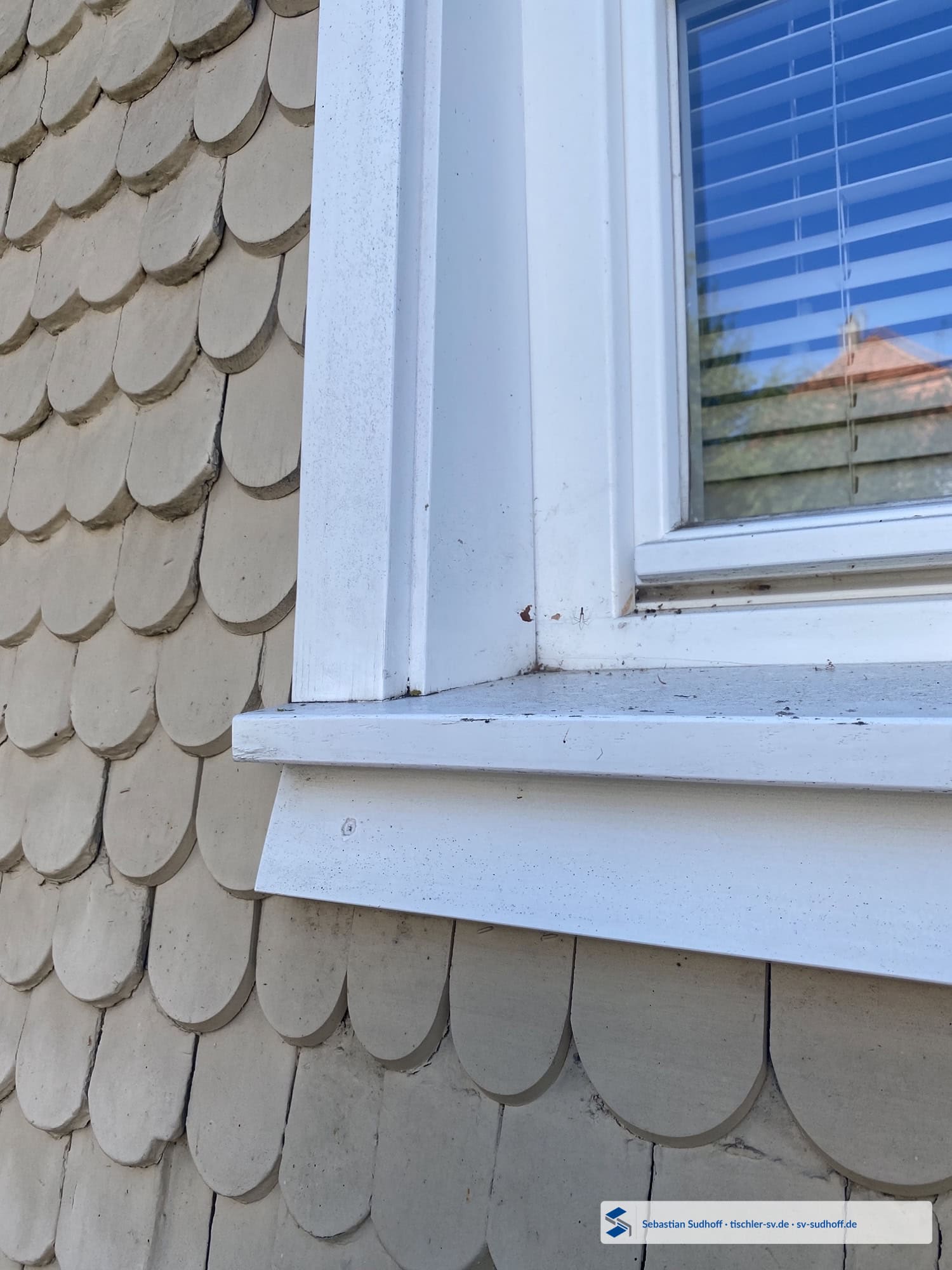

4 · Frühes Schadensbild am Holzfenster
Riss, Quellung und Oberflächenveränderungen können Feuchtebeanspruchung früh sichtbar machen

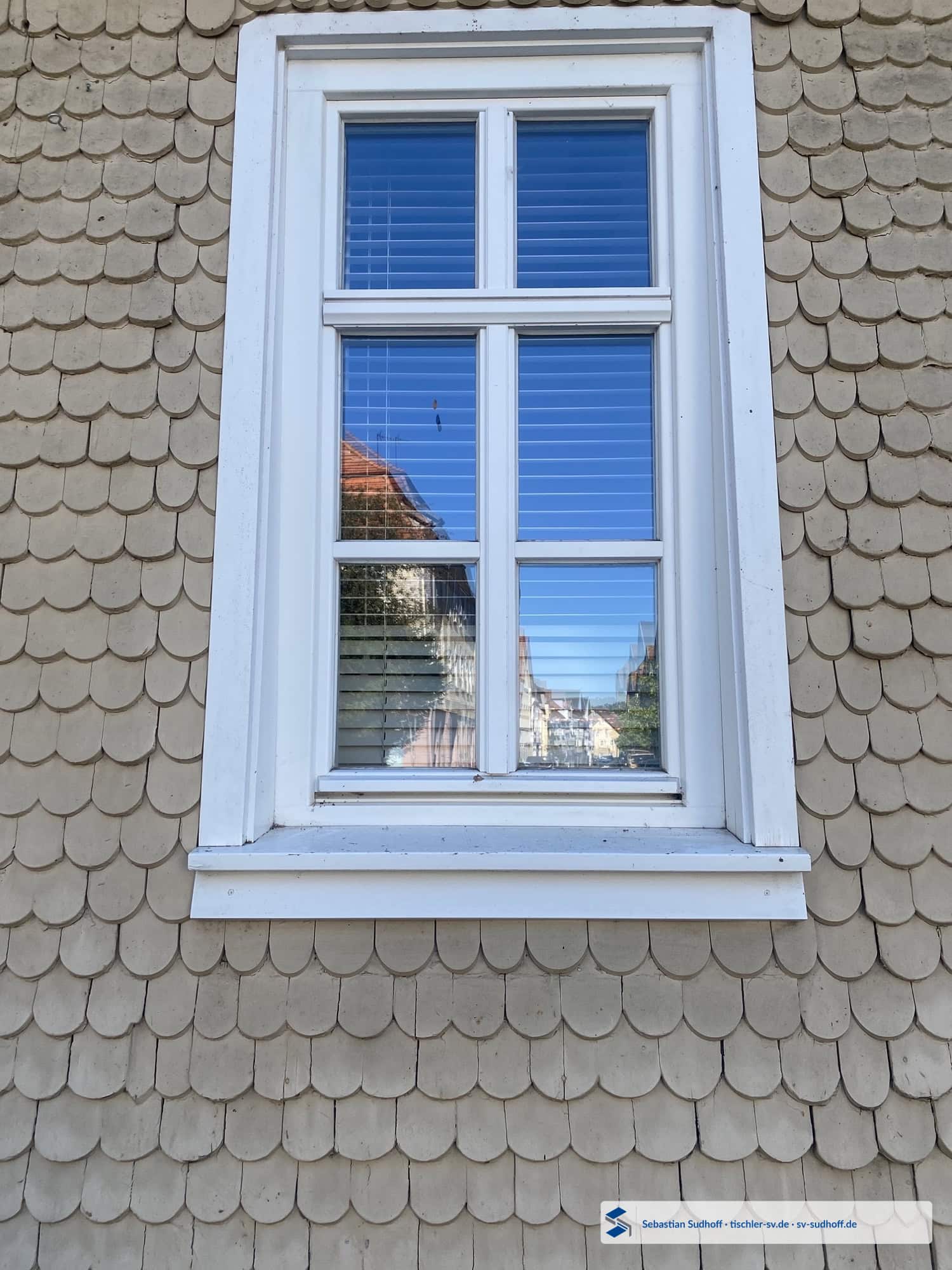

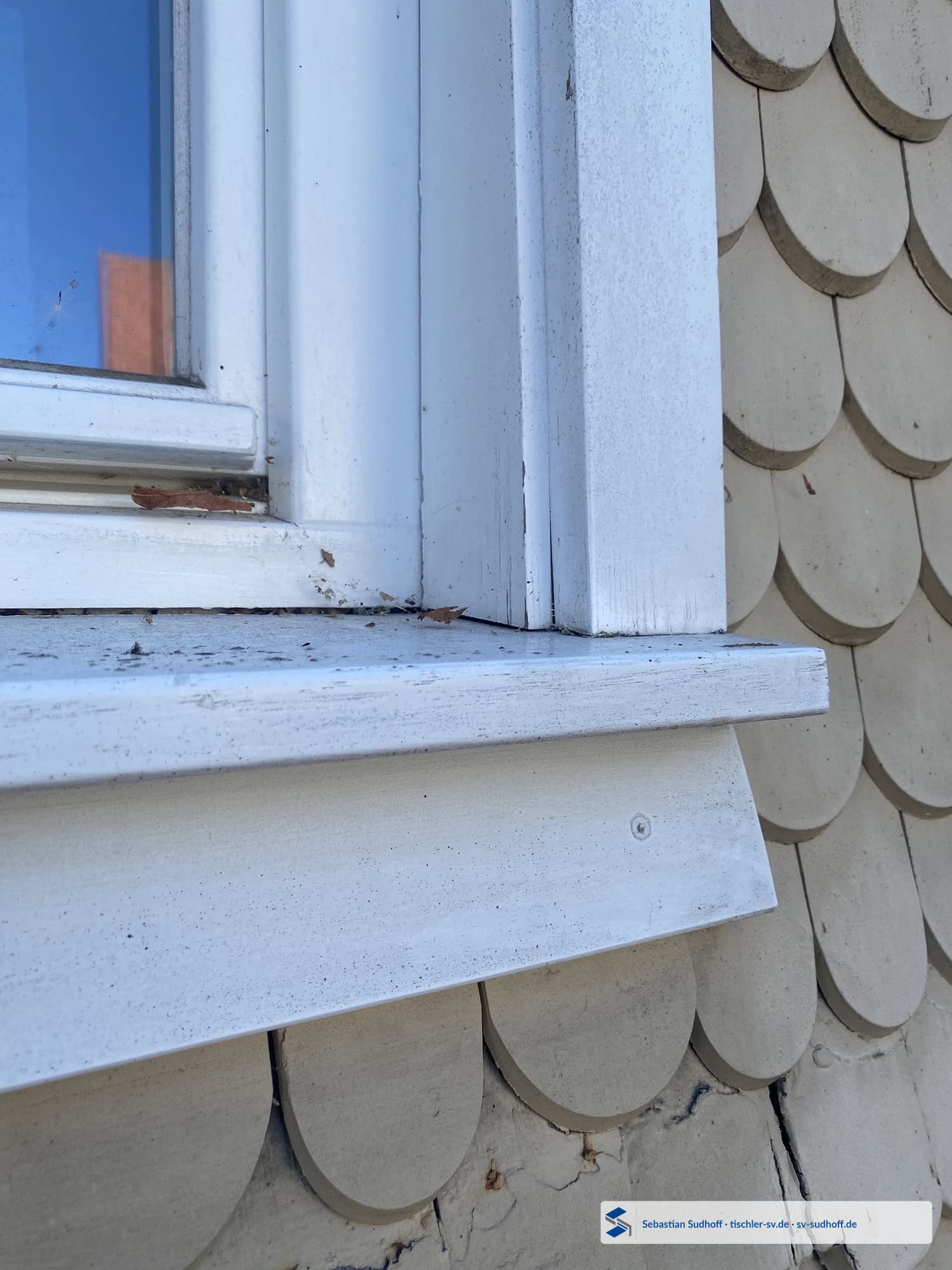

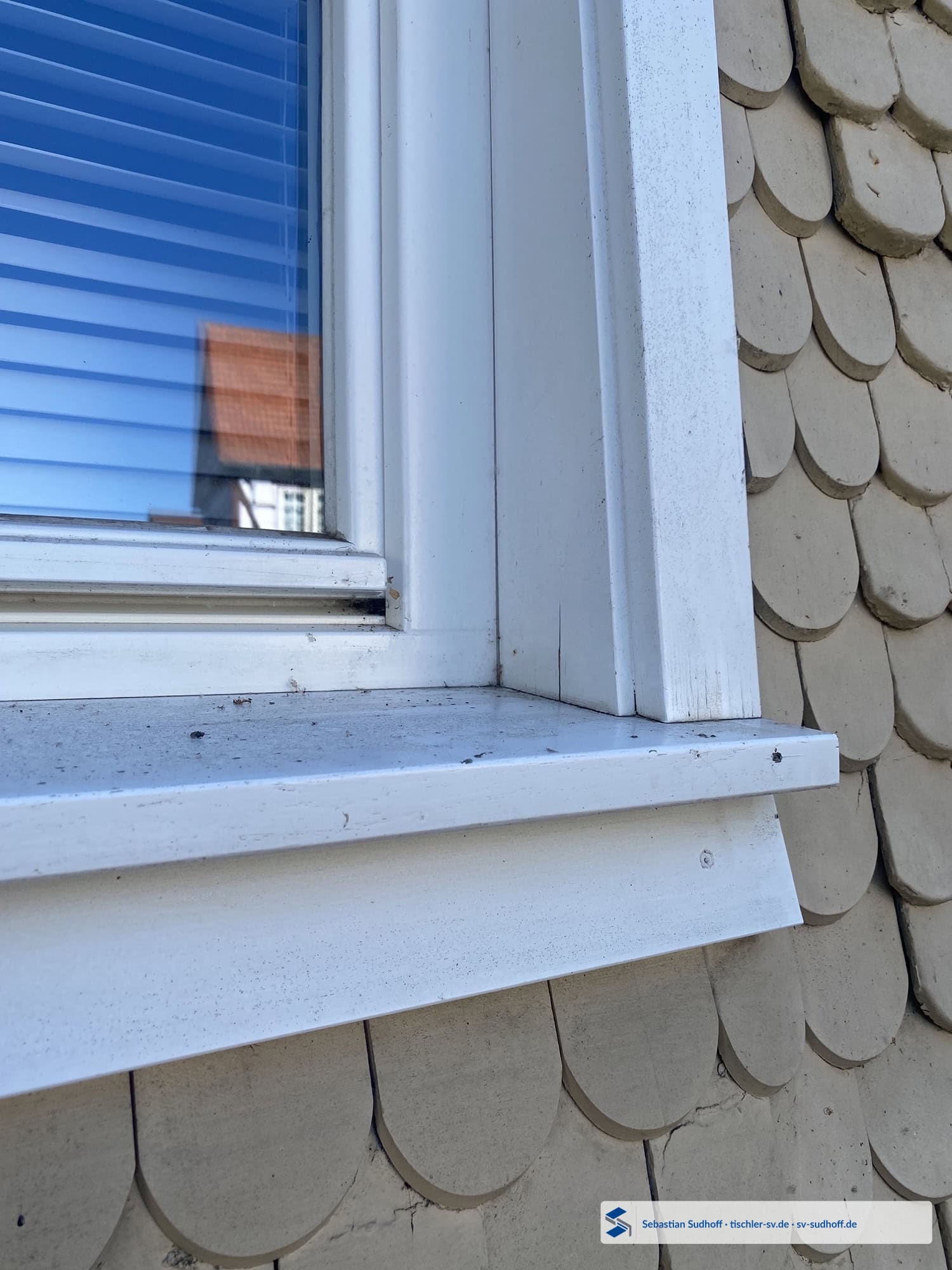

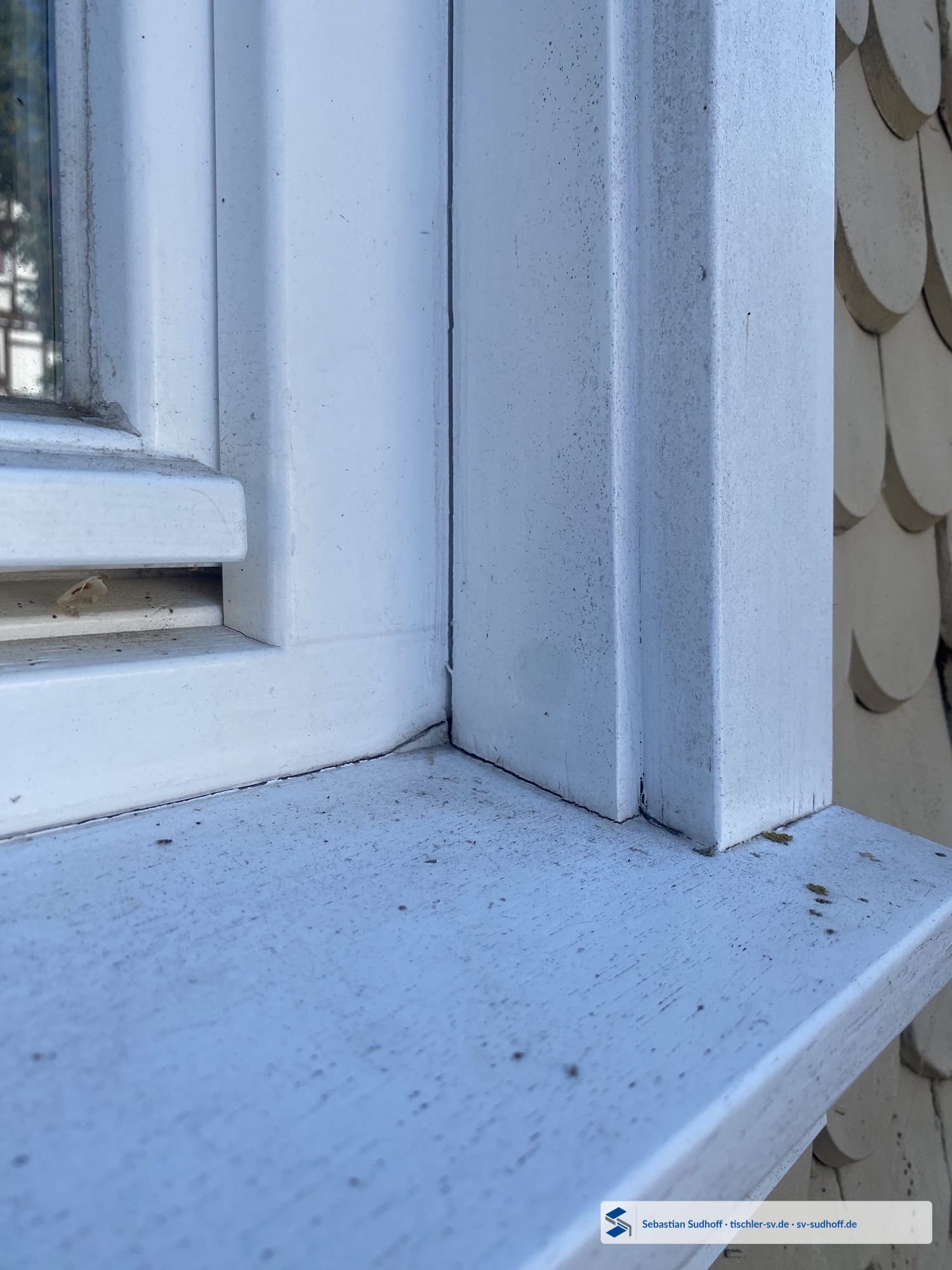

Bei diesen vergleichsweise modernen Holzfenstern ist der Schaden noch nicht überall weit fortgeschritten. Genau deshalb ist die Serie besonders anschaulich: Zunächst zeigt sich ein Riss, anschließend Quellung und eine zunehmend geschädigte Holzoberfläche.
Solche Veränderungen entstehen nicht durch den sichtbaren Riss allein. Der Riss ist vielmehr ein Hinweis darauf, dass Feuchte und Bewegung im unteren Anschlussbereich bereits wirken.
Frühe Zeichen ernst nehmen
Wird ein Anschluss bereits bei ersten Rissen und Quellungen untersucht, lässt sich häufig noch besser nachvollziehen, wo Wasser eintritt und welche konstruktive Änderung sinnvoll ist. Später ist oft nur noch der fortgeschrittene Holzschaden sichtbar.
5 · Vor Ort gekürzt und später erneut repariert
Offenes Kopfholz bleibt eine klassische Schwachstelle

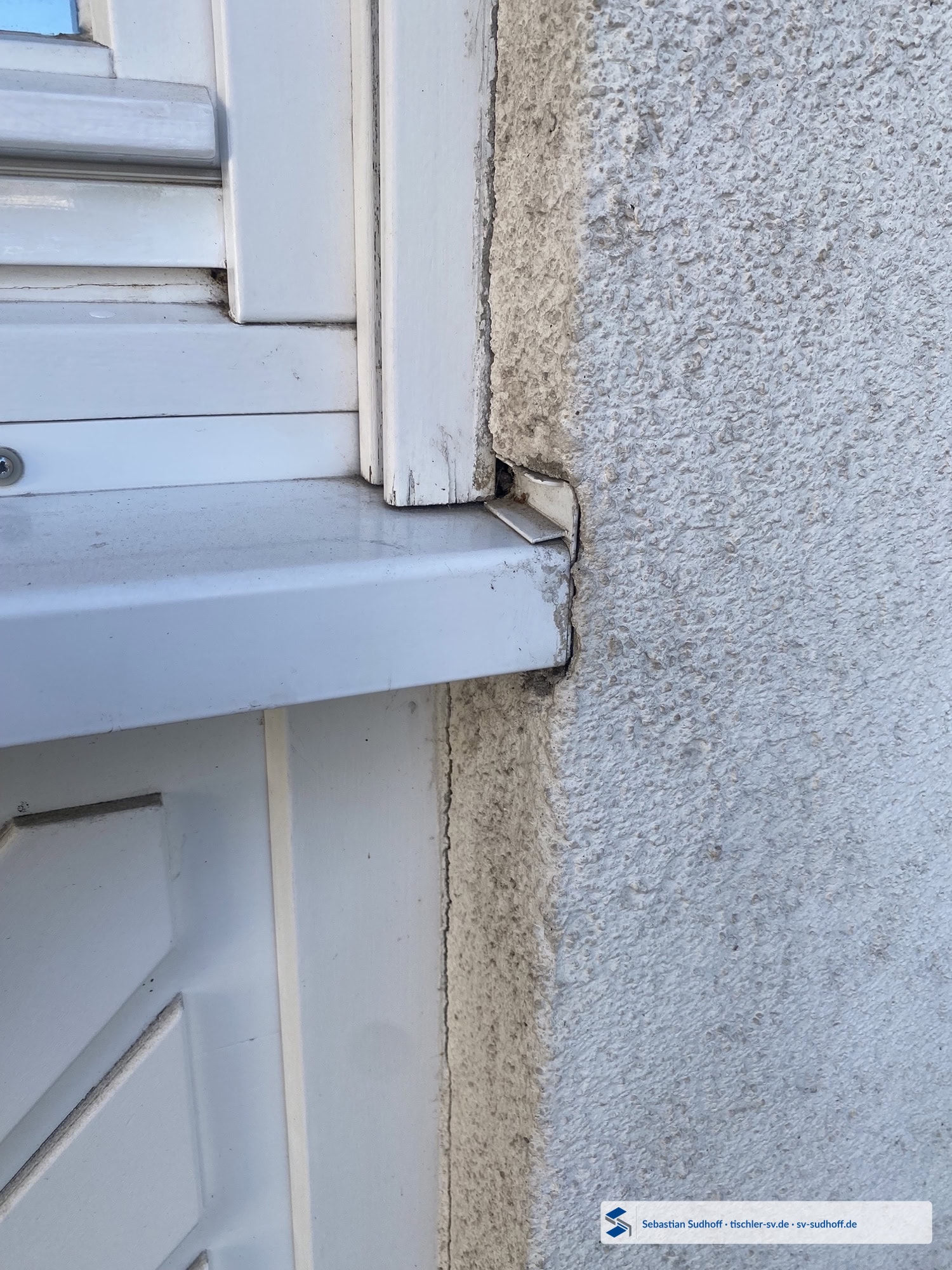

Bei der Rollladenführung beziehungsweise dem angrenzenden Holzteil spricht das Schadensbild dafür, dass das Bauteil vor Ort gekürzt wurde und die Schnittfläche anschließend nicht ausreichend geschützt war. Feuchtigkeit konnte von unten in die Stirnfläche einziehen; Beschichtung löste sich und das Holz quoll auf.
Direkt daneben findet sich ein typisches Reparaturmuster: Ein geschädigtes Holzstück wurde ersetzt, das neue Austauschstück aber erneut unmittelbar auf die Fensterbank gestellt.
6 · Oberanschluss im Fachwerk
Der entscheidende Arbeitsschritt wurde weggelassen
Im ersten Teil dieser Bildserie war ein Fachwerkanschluss zu sehen, bei dem das Wetterschutzblech in einen schrägen Einschnitt des Holzriegels eingeschoben wurde. Dadurch wird am Holz herunterlaufendes Wasser auf das Blech geführt.

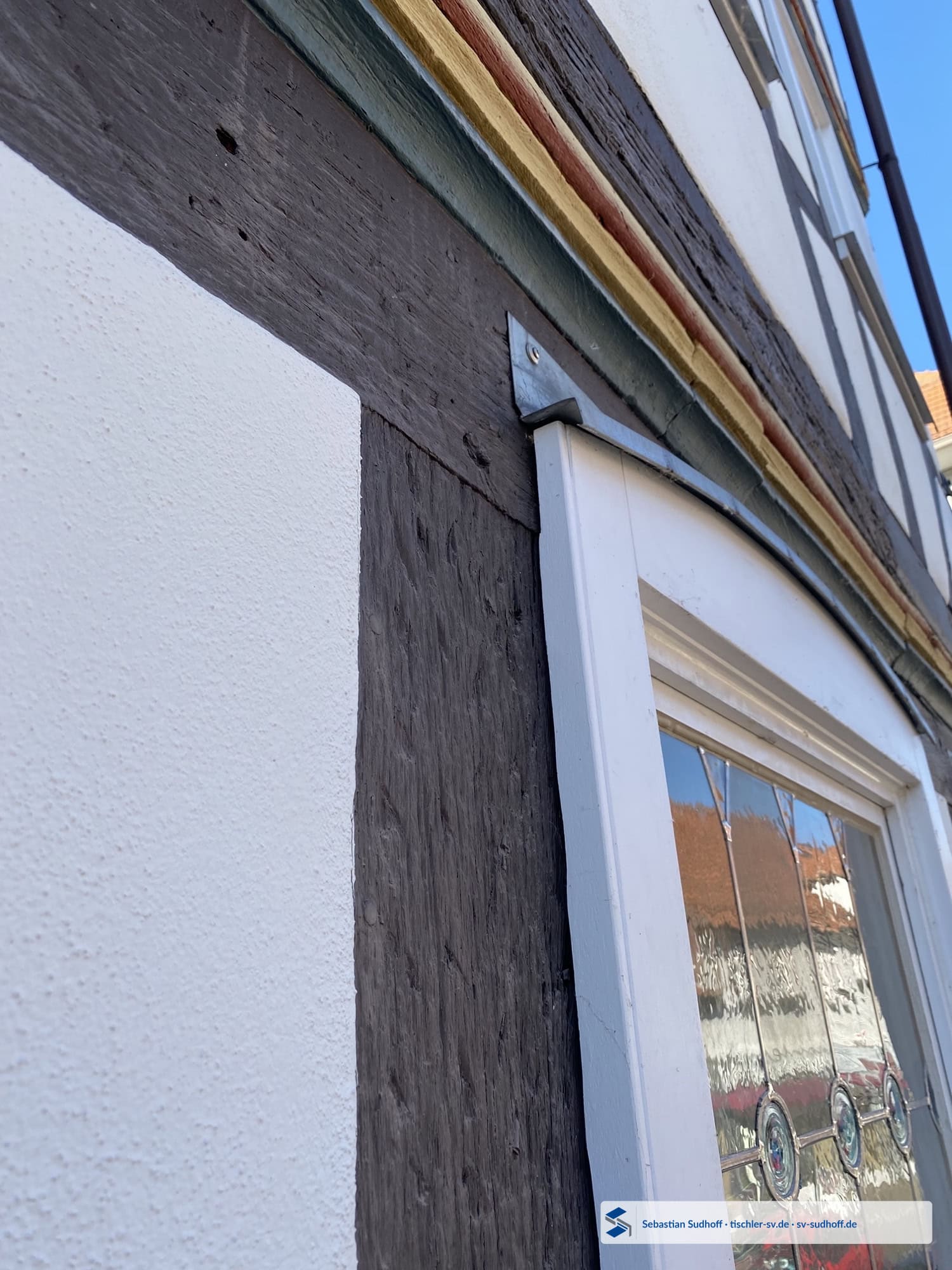

Hier ist die Grundidee ähnlich, der entscheidende Arbeitsschritt fehlt jedoch: Das Blech wurde nicht in den Riegel eingeschnitten. Damit verändert sich die Wasserführung am oberen Rand des Anschlusses.
Gerade dieses Bild zeigt, warum ein Anschluss nicht nur nach seiner Grundform beurteilt werden kann. Zwei Lösungen können von außen ähnlich aussehen und sich in einem einzigen, kaum sichtbaren Detail technisch deutlich unterscheiden.
Der Einschnitt ist hier das entscheidende Konstruktionsdetail
Die im ersten Teil gezeigte Variante mit einem schrägen Einschnitt im Holzriegel ist konstruktiv besonders robust: Das Blech greift in die wasserführende Ebene hinein und übernimmt am Holz ablaufendes Wasser unmittelbar. Damit entsteht der Wetterschutz über Geometrie und Überdeckung – nicht erst über eine oberflächliche Dichtstofffuge.
Diese Ausführung ist aufwendig und handwerklich anspruchsvoll. Ein Sägeschnitt kann bei der Herstellung auch einmal leicht verlaufen. Bei sauberer Ausführung ist das Prinzip jedoch eine sehr dauerhafte und aus fachlicher Sicht bevorzugte Lösung. Gerade der zusätzliche Arbeitsaufwand ist vermutlich ein Grund, warum solche Details in der Praxis nicht überall ausgeführt werden.

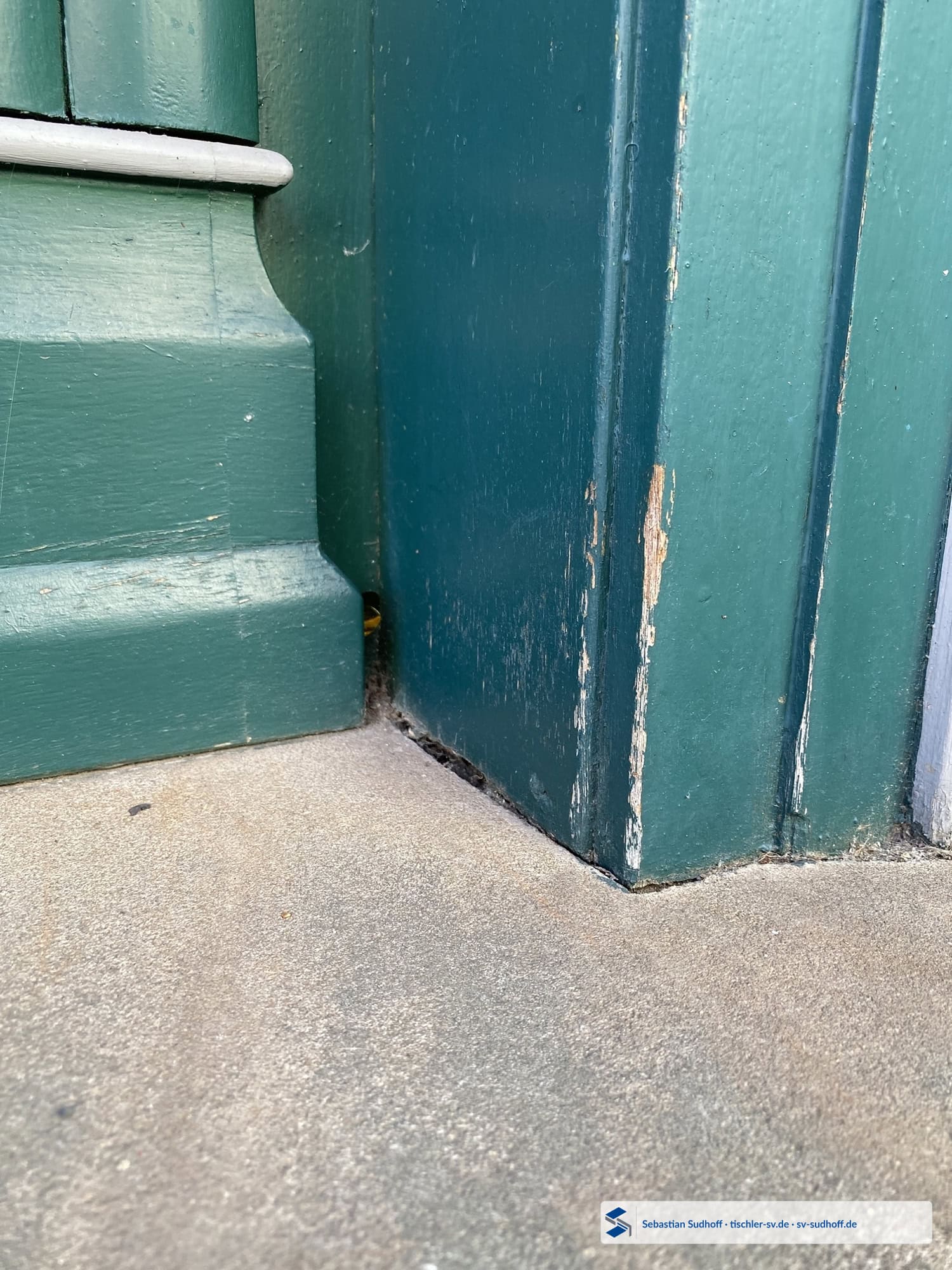

7 · Haustür an einer Vorhangfassade
Oben sehr gut gelöst – unten entsteht trotzdem ein Wasserweg

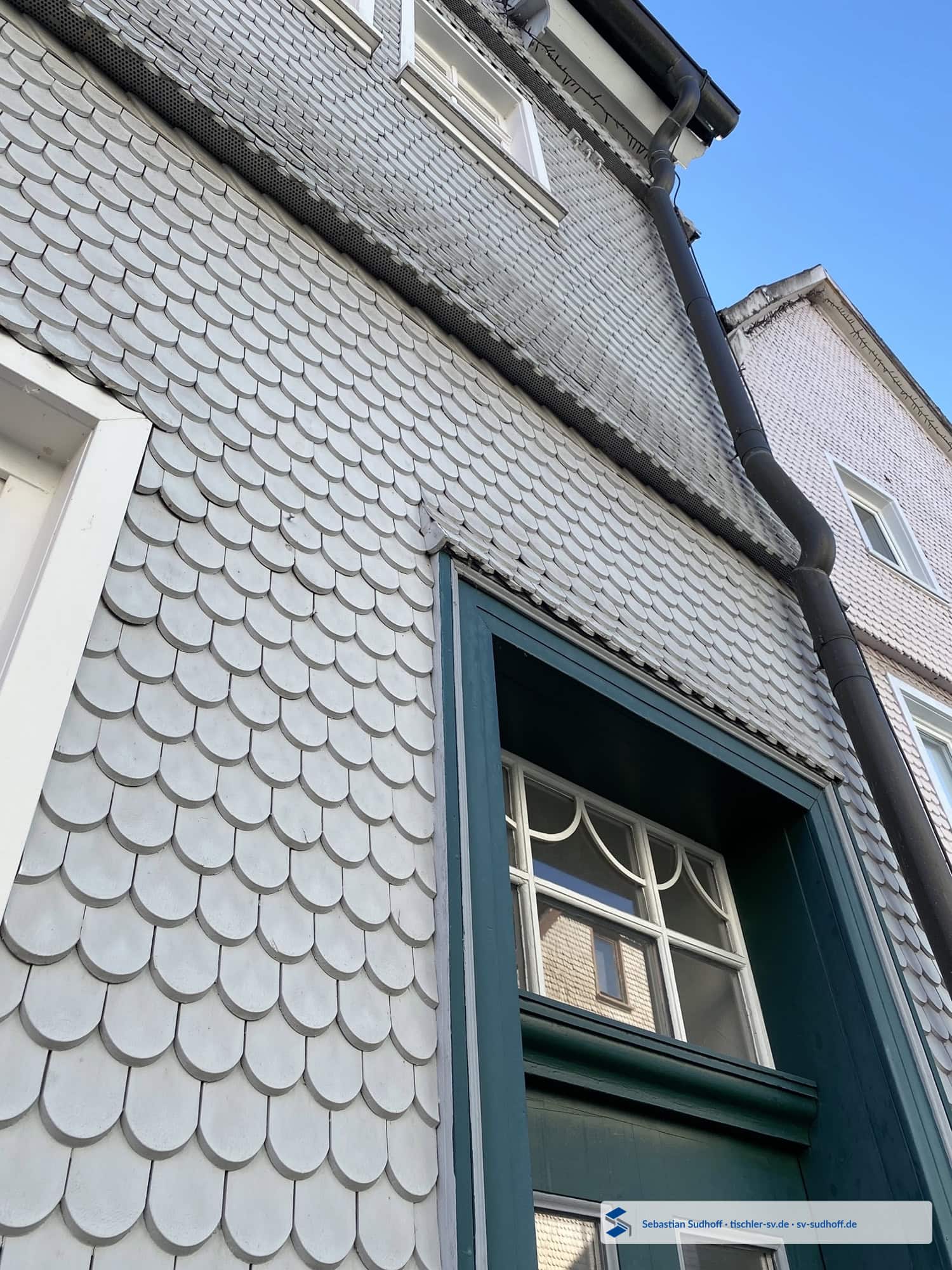

Dieser Anschluss ist ein gutes Beispiel dafür, warum einzelne Detailpunkte getrennt betrachtet werden sollten. Der obere Wetterschutz führt Wasser konstruktiv vor die Türverkleidung. Unten läuft das Wasser jedoch am Futter weiter und kann hinter beziehungsweise unter die Stein-Stufe gelangen.
Eine gute Lösung macht nicht automatisch den gesamten Anschluss gut
Ober- und Unteranschluss erfüllen unterschiedliche Aufgaben. Gerade bei Tür- und Fensterfuttern sollte der Wasserweg deshalb vom oberen Ende bis zum endgültigen Abtropfpunkt verfolgt werden.

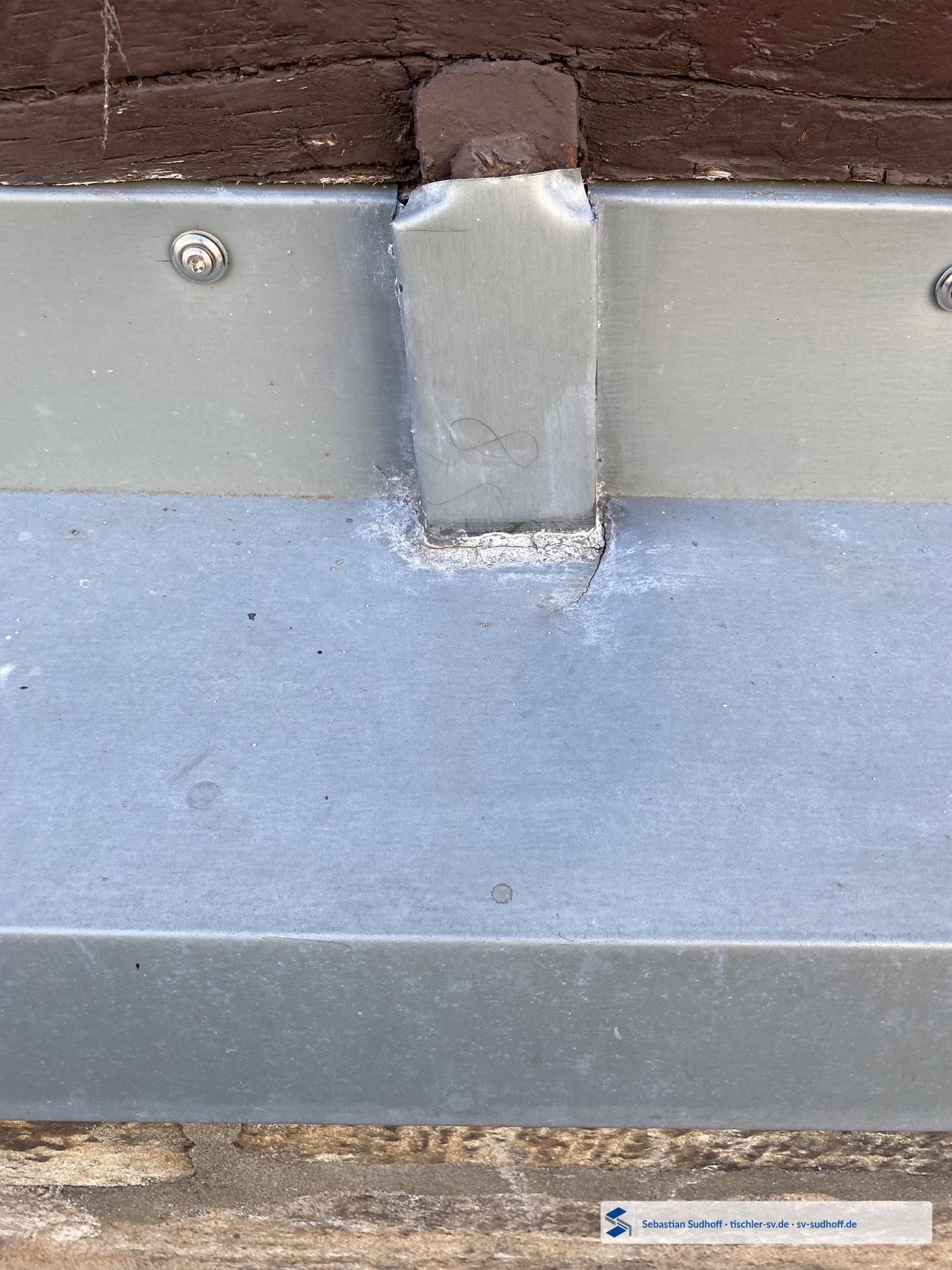

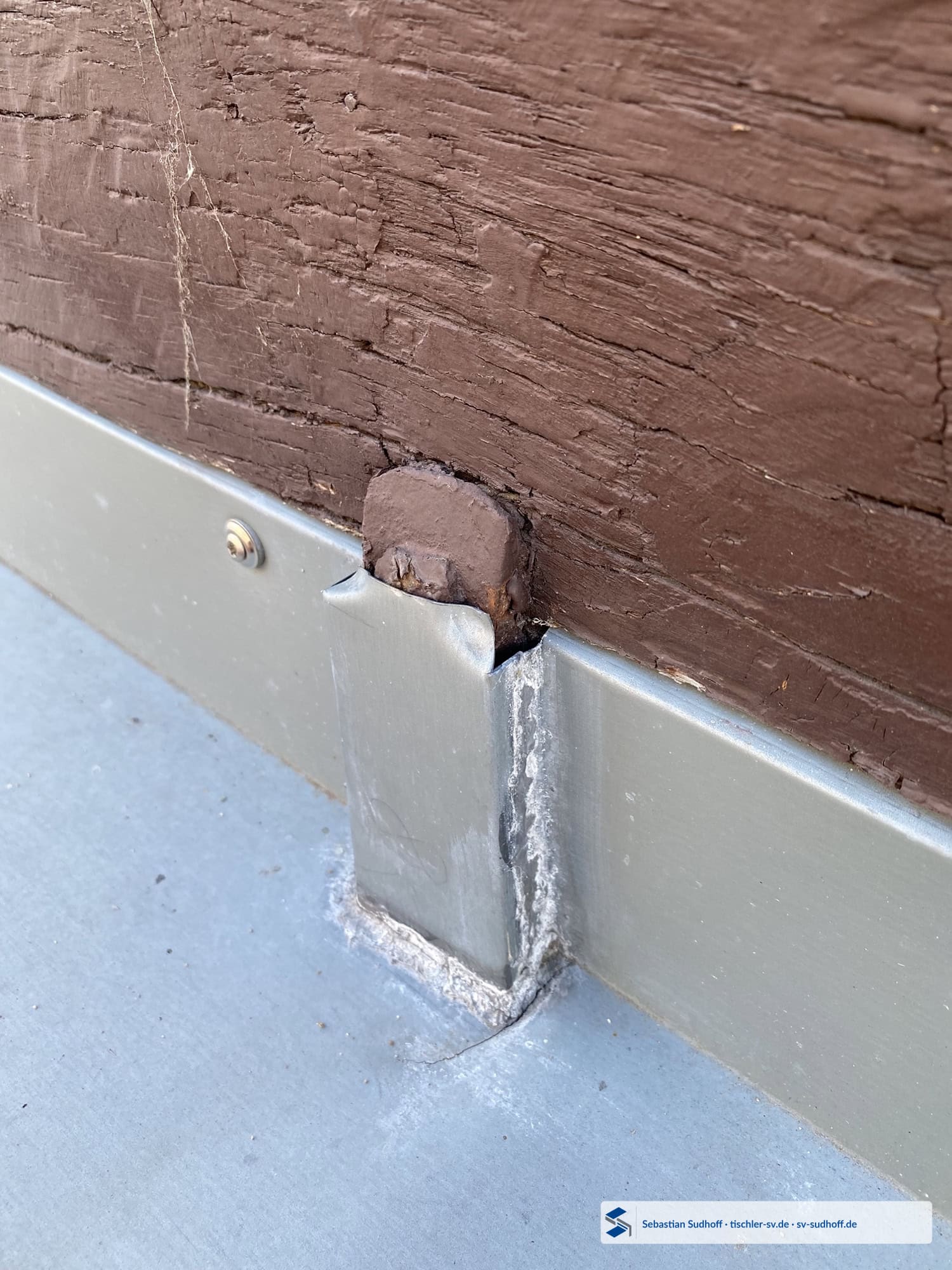

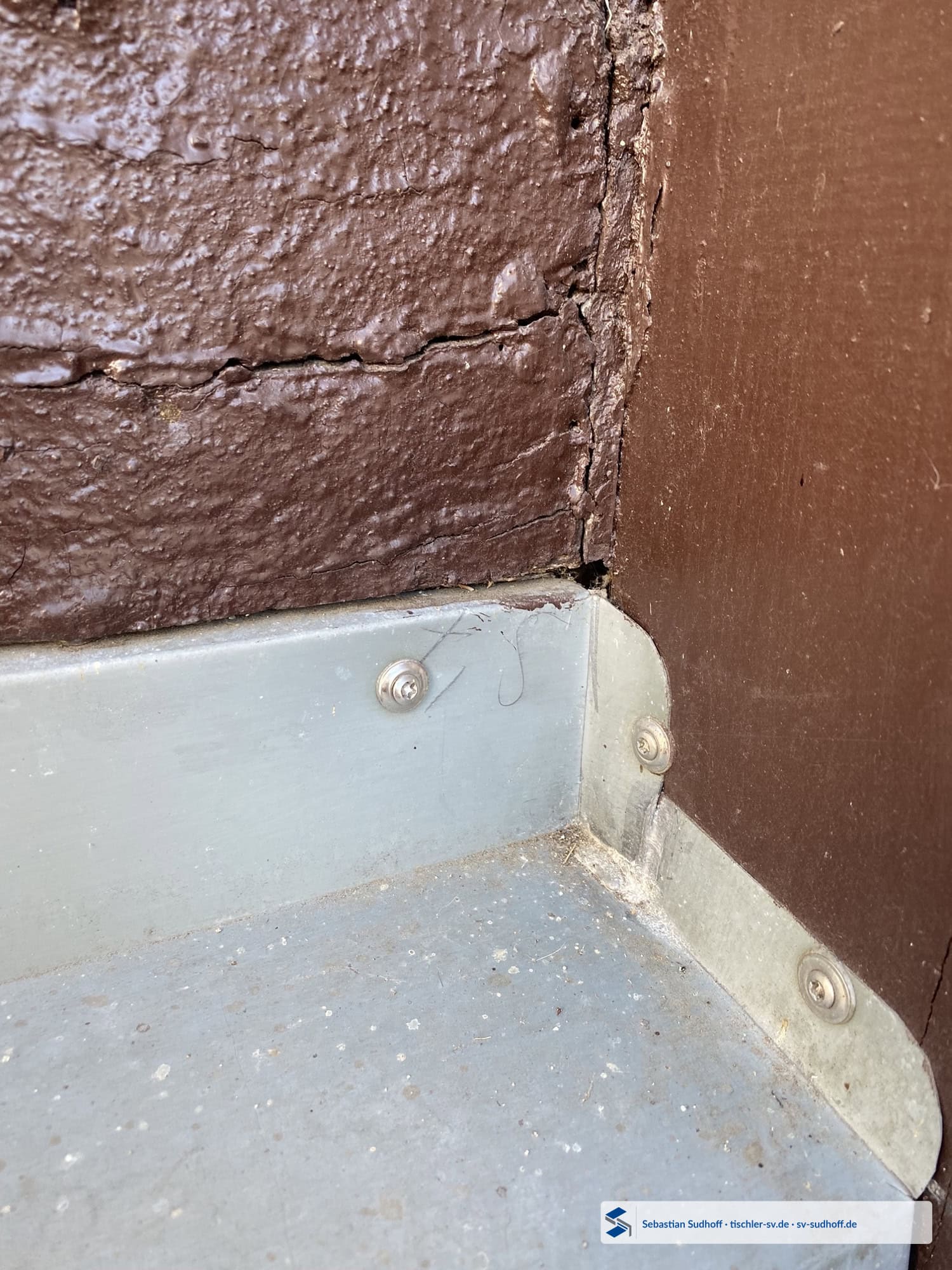

8 · Fachwerkschwelle mit Zinkblech
Über sechs Meter Zinkblech: Thermische Bewegung wird zum entscheidenden Detail

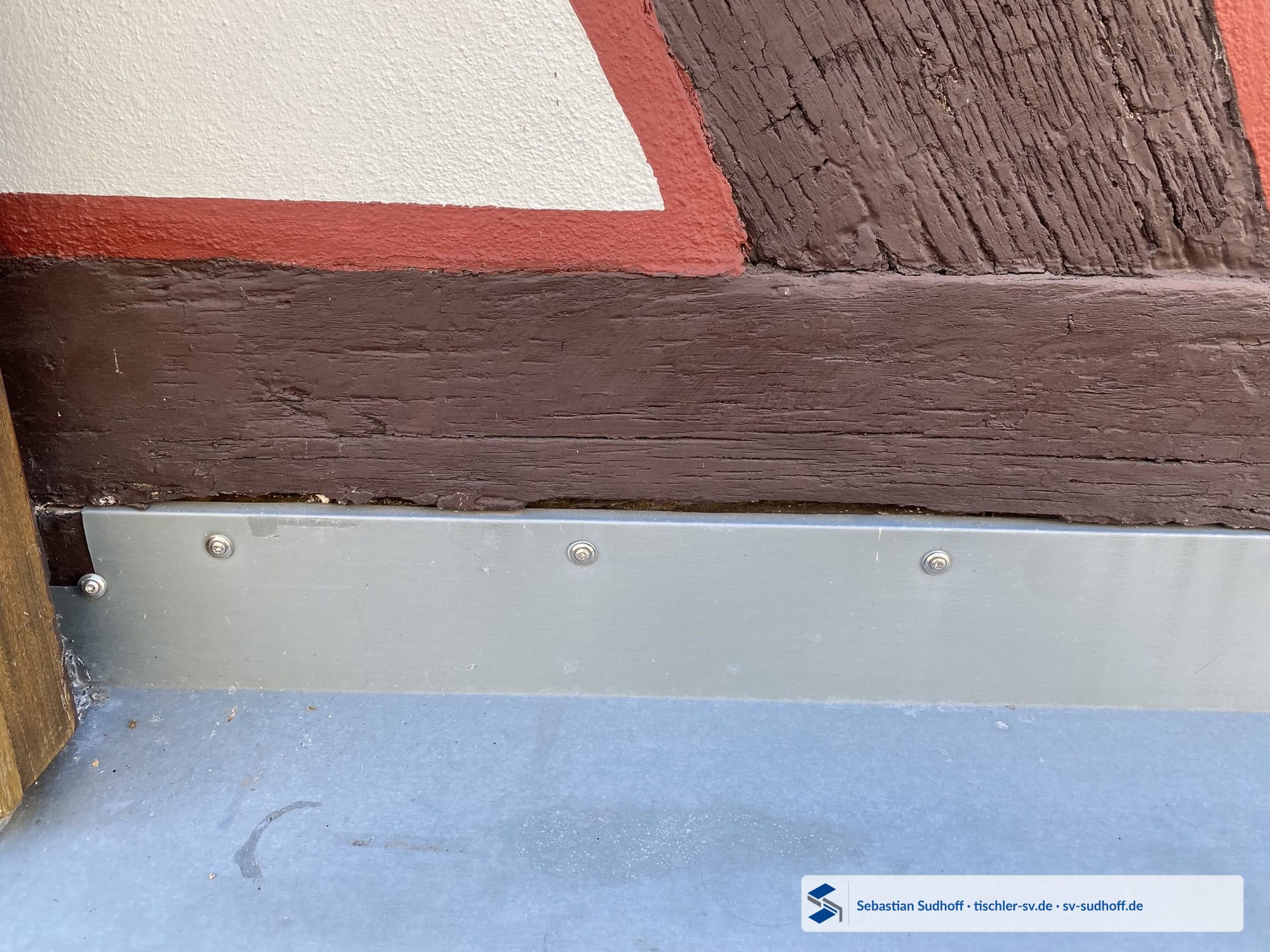

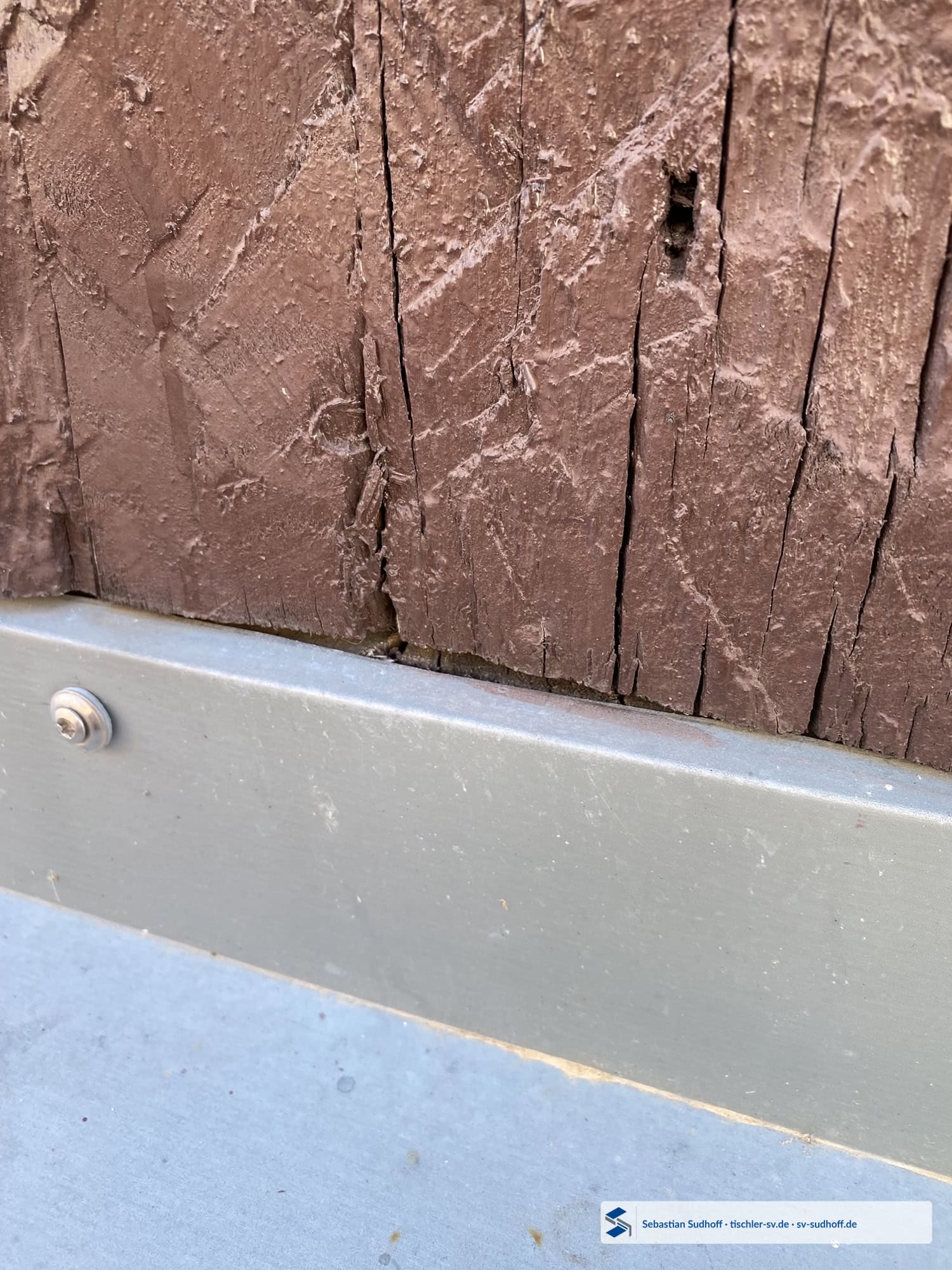

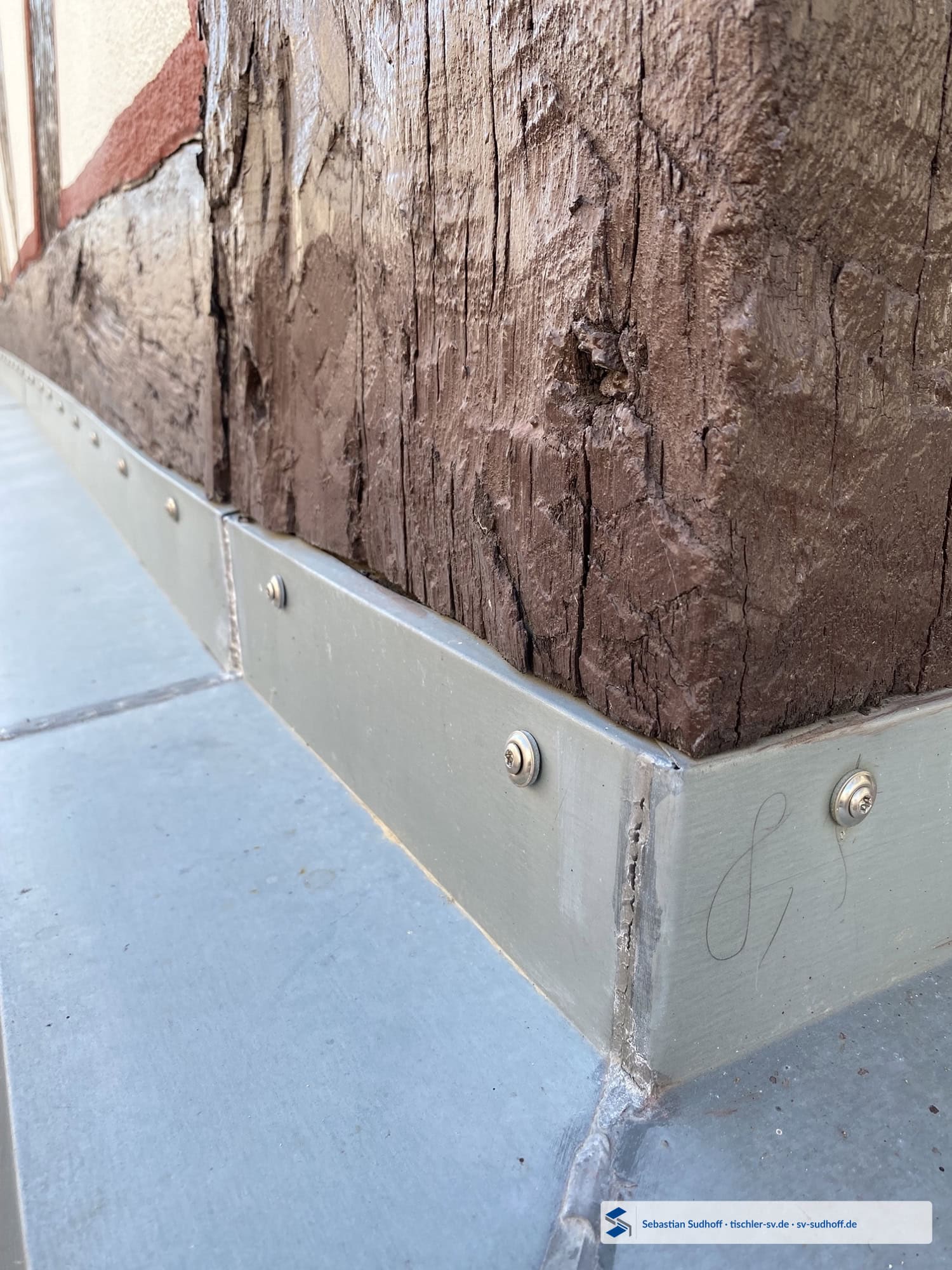

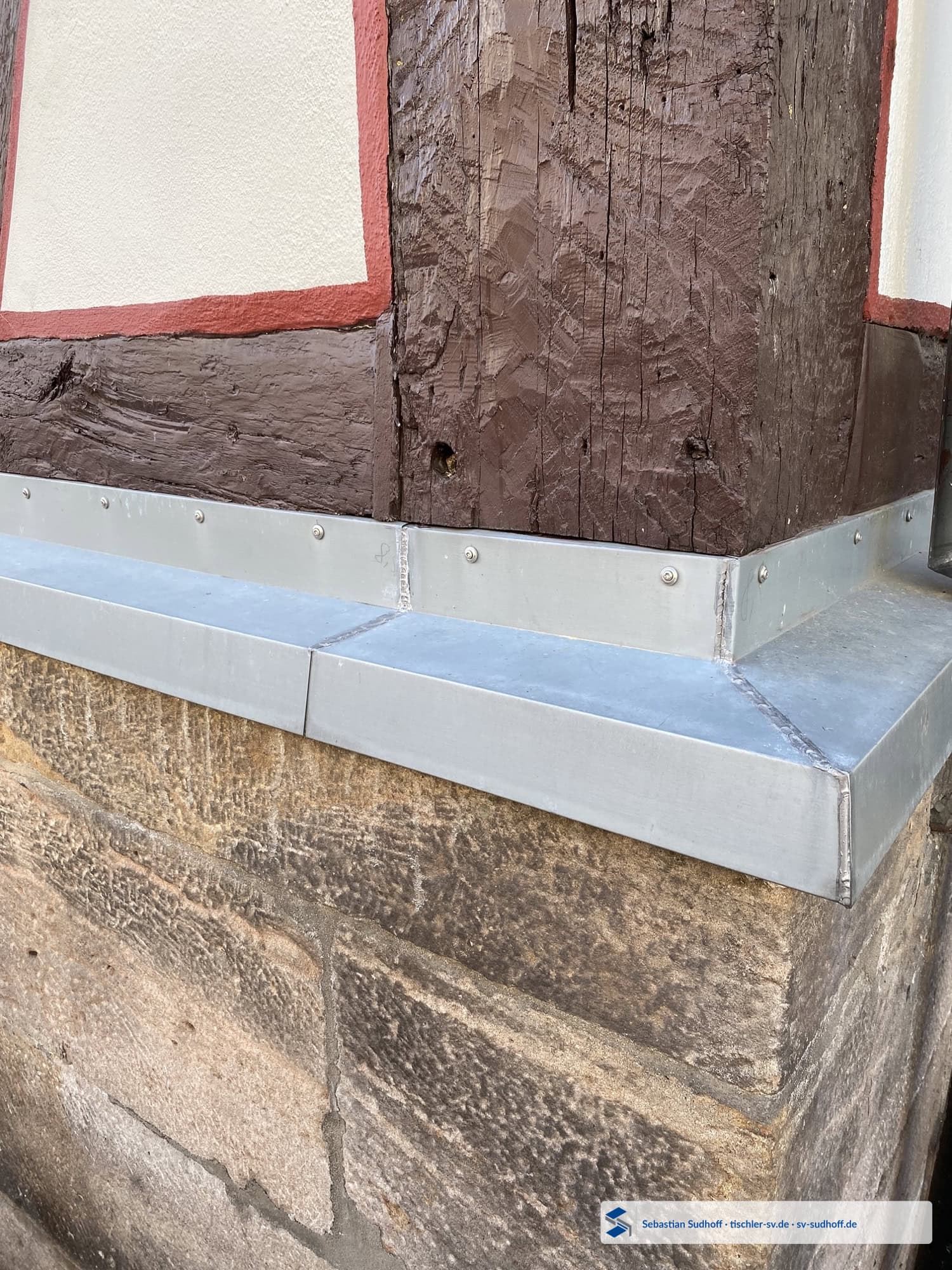

Die Grundidee dieser Sanierung ist konstruktiv gut: Eine Fachwerkschwelle wird mit einer eingeschnittenen Zinkabdeckung vor Niederschlagswasser geschützt. Im gezeigten Fall war die Abdeckung insgesamt mehr als sechs Meter lang und ungefähr in der Mitte verlötet.
Bei solchen Längen wird die thermische Längenänderung des Blechs maßgebend. Zwischen Sommer und Winter arbeitet die Abdeckung deutlich. Sind lange Abschnitte durch Lötstellen, Ecken oder andere harte Punkte zu stark gebunden, konzentrieren sich dort Spannungen. In diesem Fall zeigten sich sowohl gerissene beziehungsweise beanspruchte Lötbereiche als auch ein Einriss an einem starren Anschlussdetail.
Beweglich ausgebildete Teilstücke oder Überlappungsbereiche können die Längenänderung aufnehmen. Damit entsteht allerdings ein zweites Thema: Zwischen eng übereinanderliegenden Blechen kann Wasser kapillar in den Überlappungsbereich gezogen werden. Bei langen Metallabdeckungen müssen deshalb Bewegungsaufnahme und sichere Wasserableitung gemeinsam geplant werden – nur eines von beidem zu lösen reicht nicht.

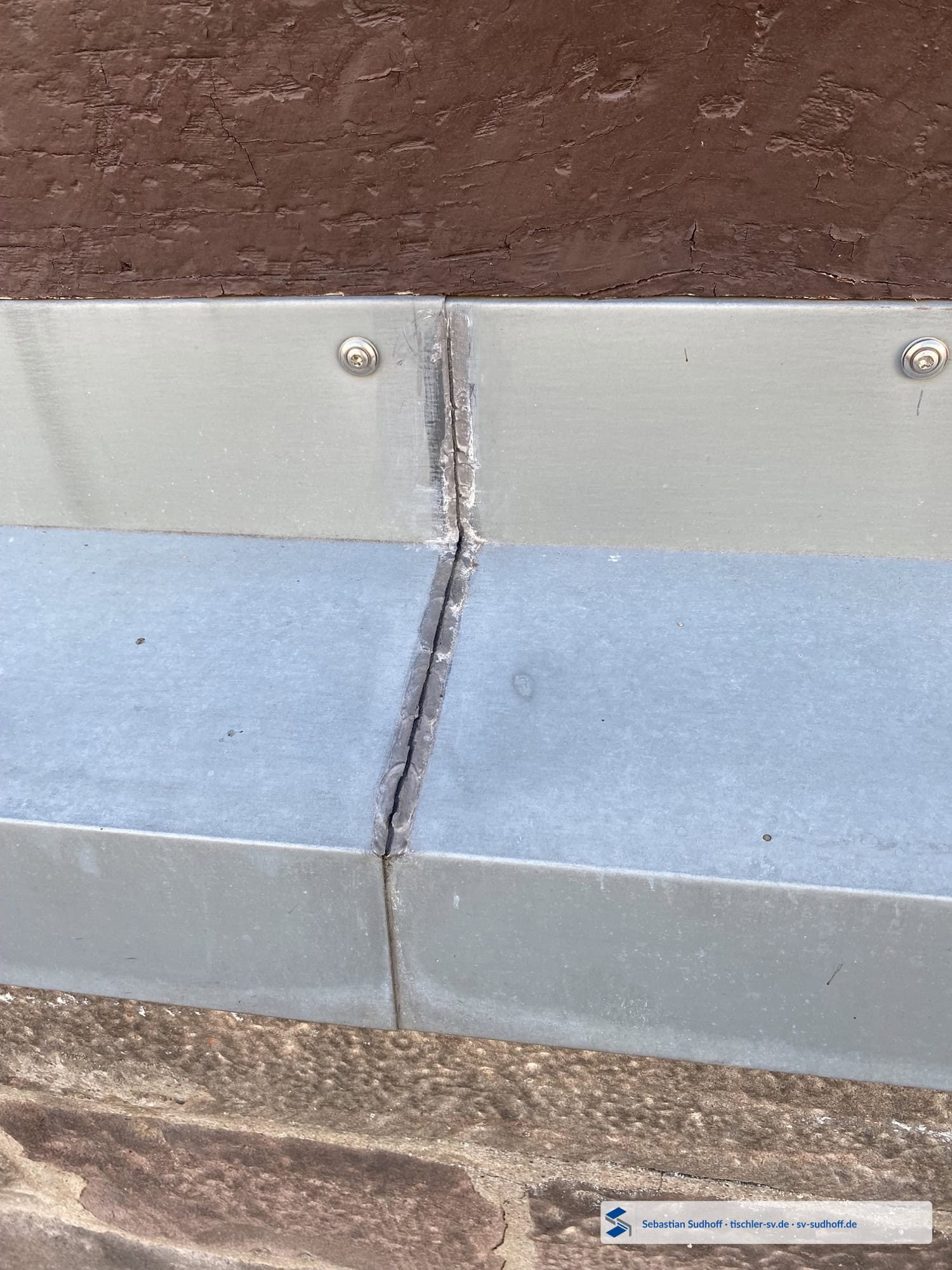

Das im Kopf dieser Seite gezeigte Bild gehört ebenfalls zu dieser Fachwerkschwellen-Serie. Zu sehen ist kein lediglich „gelöster“ Anschluss, sondern ein Einriss der Zinkabdeckung an einem starren Detail infolge der thermischen Beanspruchung des langen Blechzuges.
Längenausdehnung und Wasserführung müssen gleichzeitig gelöst werden
Bei einer mehr als sechs Meter langen Zinkabdeckung sind starre Durchbindungen über die gesamte Länge problematisch. Lötstellen und feste Eckpunkte können bei Temperaturwechsel stark beansprucht werden und reißen. Bewegliche Überlappungen entschärfen zwar die thermische Beanspruchung, können bei engem Spalt aber wiederum Wasser kapillar zwischen die Bleche ziehen.
Die dauerhafte Lösung liegt deshalb nicht in „möglichst starr“ oder „möglichst beweglich“, sondern in einer abgestimmten Detailausbildung: thermische Bewegung zulassen und gleichzeitig dafür sorgen, dass eingetragenes Wasser sicher wieder nach außen geführt wird.
9 · Wiederholte Reparaturen
Mehrfach instand gesetzt – aber die Feuchteursache bleibt bestehen

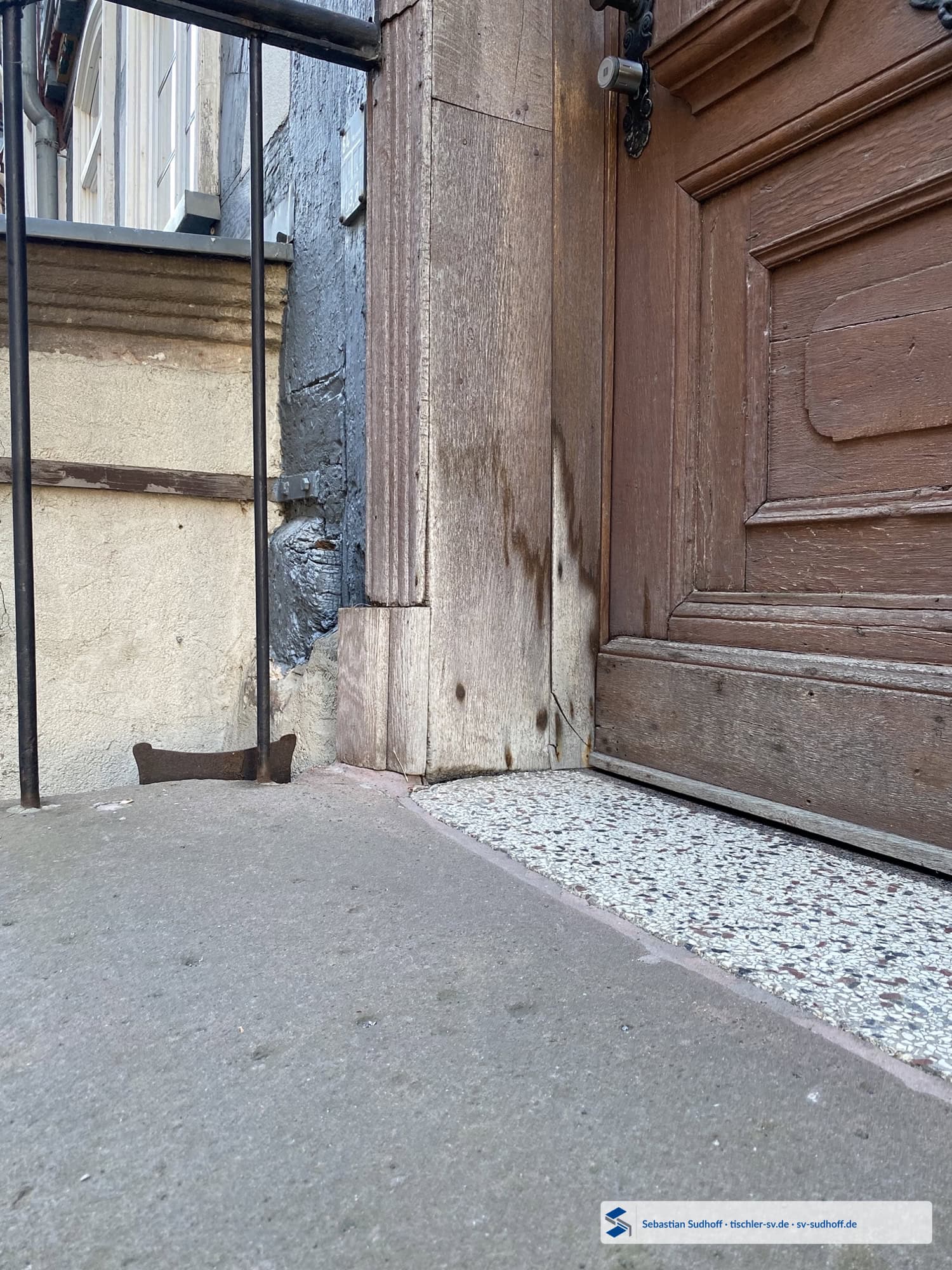

Das Haustürfutter wurde erkennbar bereits mehrfach bearbeitet. Solche Stellen sind in der Praxis besonders aufschlussreich: Mehrere Reparaturgenerationen zeigen, dass das sichtbare Holz zwar ersetzt oder ergänzt wurde, die Anschlussgeometrie aber unverändert blieb.
Beim benachbarten Fenster wurde das Futter offenbar nachträglich gekürzt und eine Kupferfensterbank daruntergeschoben. Das Holz wirkt angegriffen; ein Teil des sichtbaren Zustands kann noch aus der früheren Konstruktion stammen.
10 · Kupfer, Holz und Silikon
Unterschiedliche Werkstoffe bewegen sich – der Dachüberstand kann vieles kaschieren

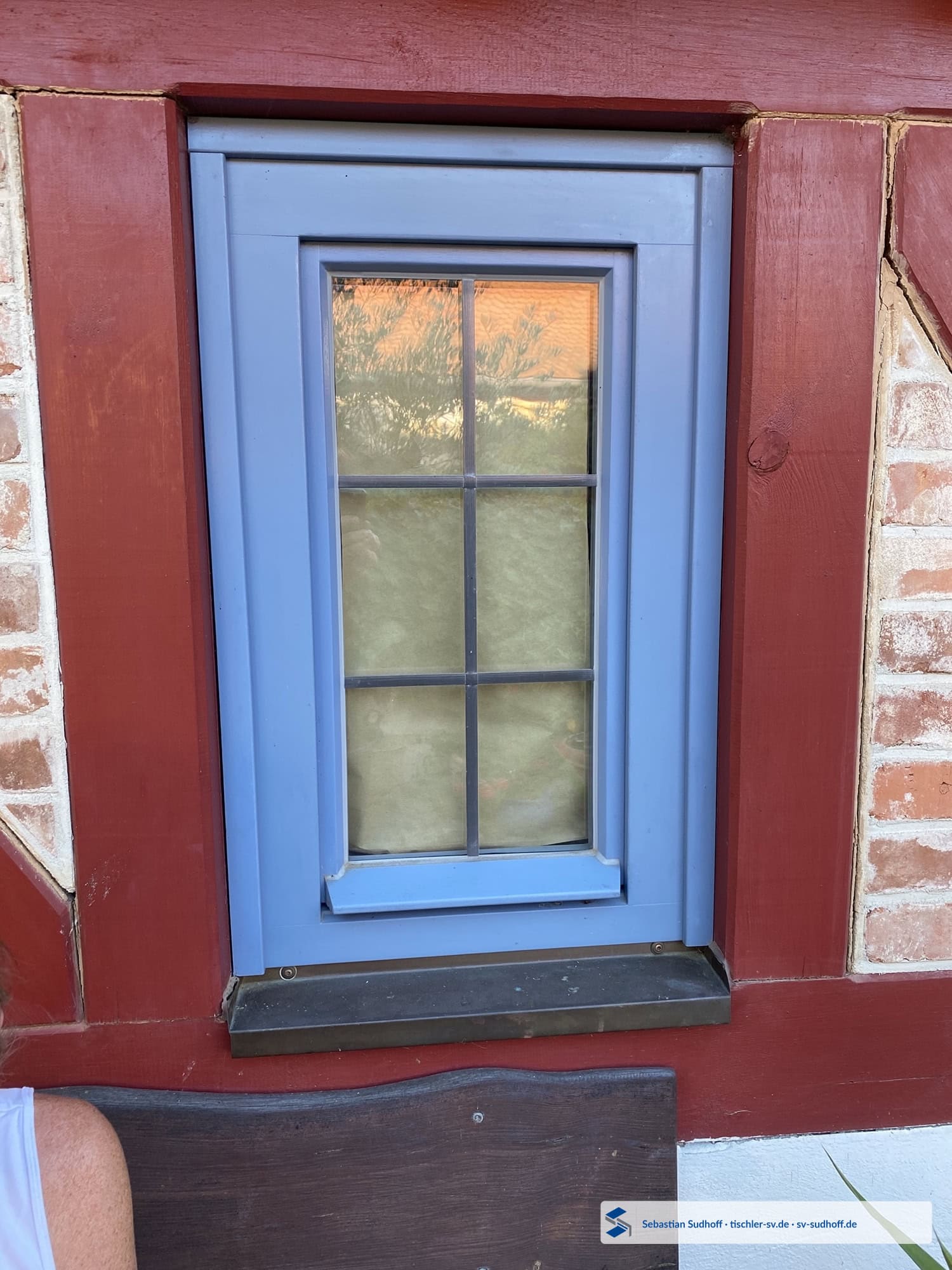

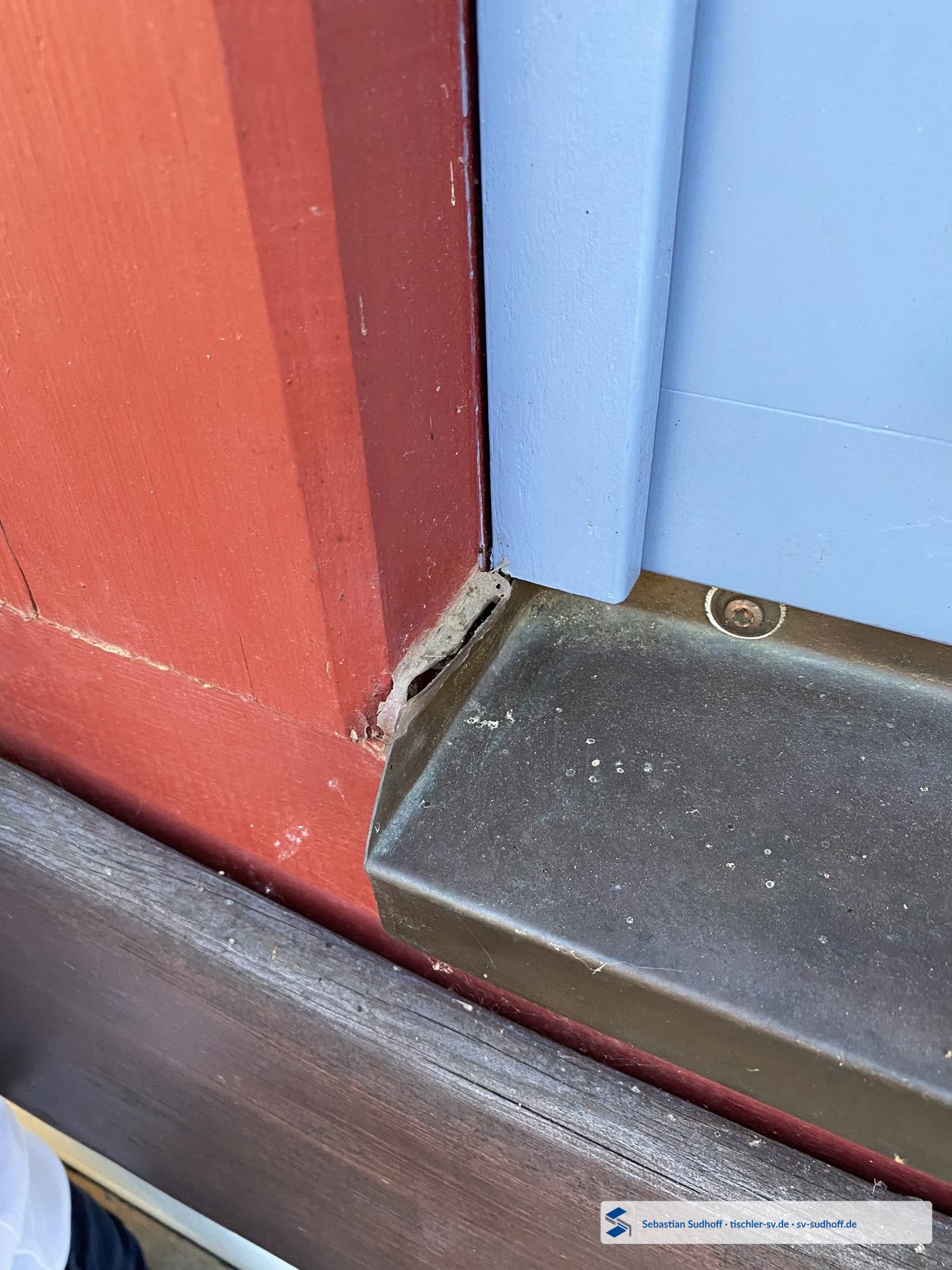

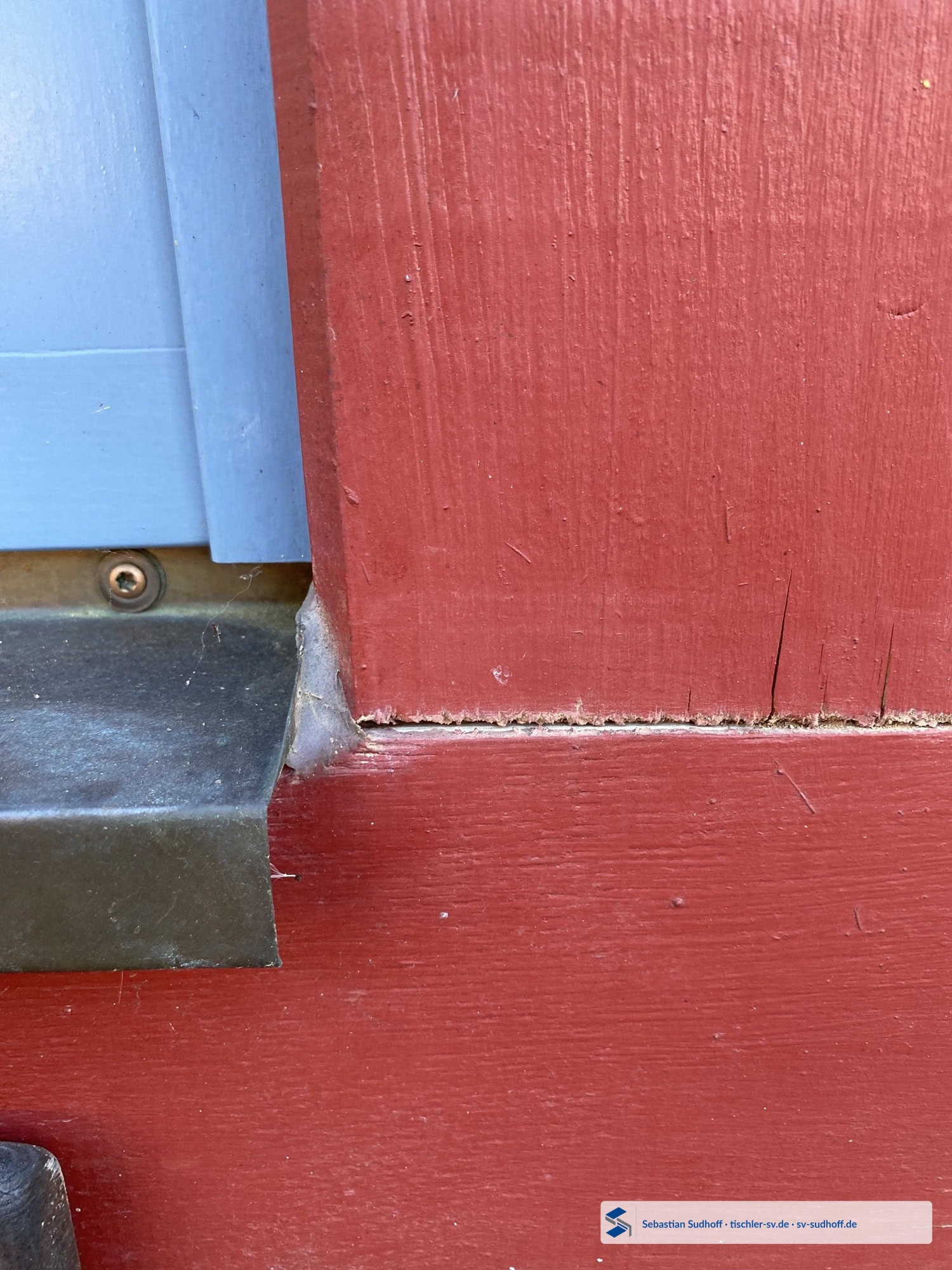

In dieser Serie trifft eine Kupferfensterbank auf Holz. Der sichtbare Anschluss wurde mit Silikon geschlossen. Langfristig ist das anspruchsvoll: Kupfer reagiert deutlich auf Temperaturänderungen, Holz verändert seine Abmessungen mit der Holzfeuchte.
Die Dichtstofffuge muss diese unterschiedlichen Bewegungen aufnehmen. Auf einem der Bilder ist bereits zu erkennen, dass die Haftung verloren gegangen ist. Gleichzeitig liegt die Situation unter einem großen Dachüberstand. Dadurch wird die geöffnete Fuge in der Praxis deutlich weniger mit Schlagregen belastet, als es an einer frei bewitterten Fassade der Fall wäre.
Der Dachüberstand erklärt den Zustand – er verbessert nicht die Fuge
Der vorhandene Wetterschutz kann erklären, warum ein technisch empfindlicher Anschluss lange ohne großen Folgeschaden bleibt. Daraus folgt jedoch nicht, dass derselbe Anschluss ohne Dachüberstand ebenso funktionieren würde.
11 · Alte Kupferfensterbank beim Fenstertausch
Wenn das Gefälle plötzlich zum Fenster zeigt
Beim Fenstertausch wurde die vorhandene Kupferfensterbank weiterverwendet. Seitlich liegt sie fest im Putz, mittig nur auf einem begrenzten Auflager. Wird eine solche Bank belastet, kann sie sich verformen.
In der gezeigten Situation fällt die Fensterbank inzwischen teilweise zum Fenster hin. Besonders kritisch wäre das, wenn bei der früheren Sanierung eine hintere Aufkantung oder Bördelung reduziert oder entfernt worden sein sollte. Ob dies tatsächlich erfolgt ist, lässt sich aus den Bildern allein nicht sicher feststellen.
Fenstertausch verändert häufig die gesamte Anschlussgeometrie
Wird eine vorhandene Fensterbank weiterverwendet, muss sie nicht nur äußerlich noch intakt sein. Entscheidend ist, ob hintere Aufkantung, Gefälle, seitliche Enden und die neue Rahmenposition weiterhin zusammenpassen. Genau diese Schnittstelle wird im Praxisbericht zum Fensterbankanschluss nach Fenstertausch anhand weiterer Detailaufnahmen vertieft.

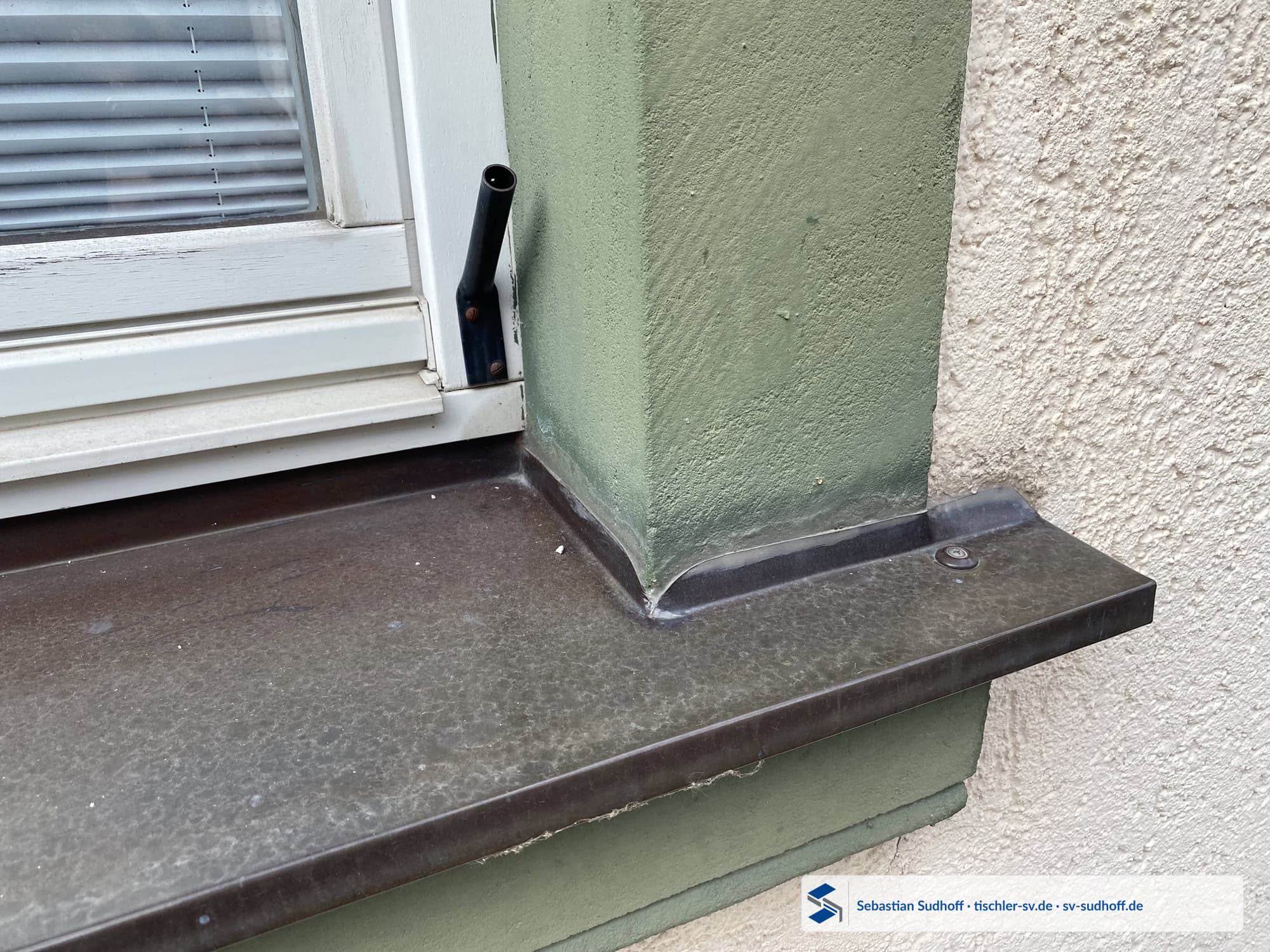

12 · Aufwendig nachgerüstete Kupferfensterbank
Handwerklich schön gekantet – aber das Wasser endet an mehreren Silikonfugen

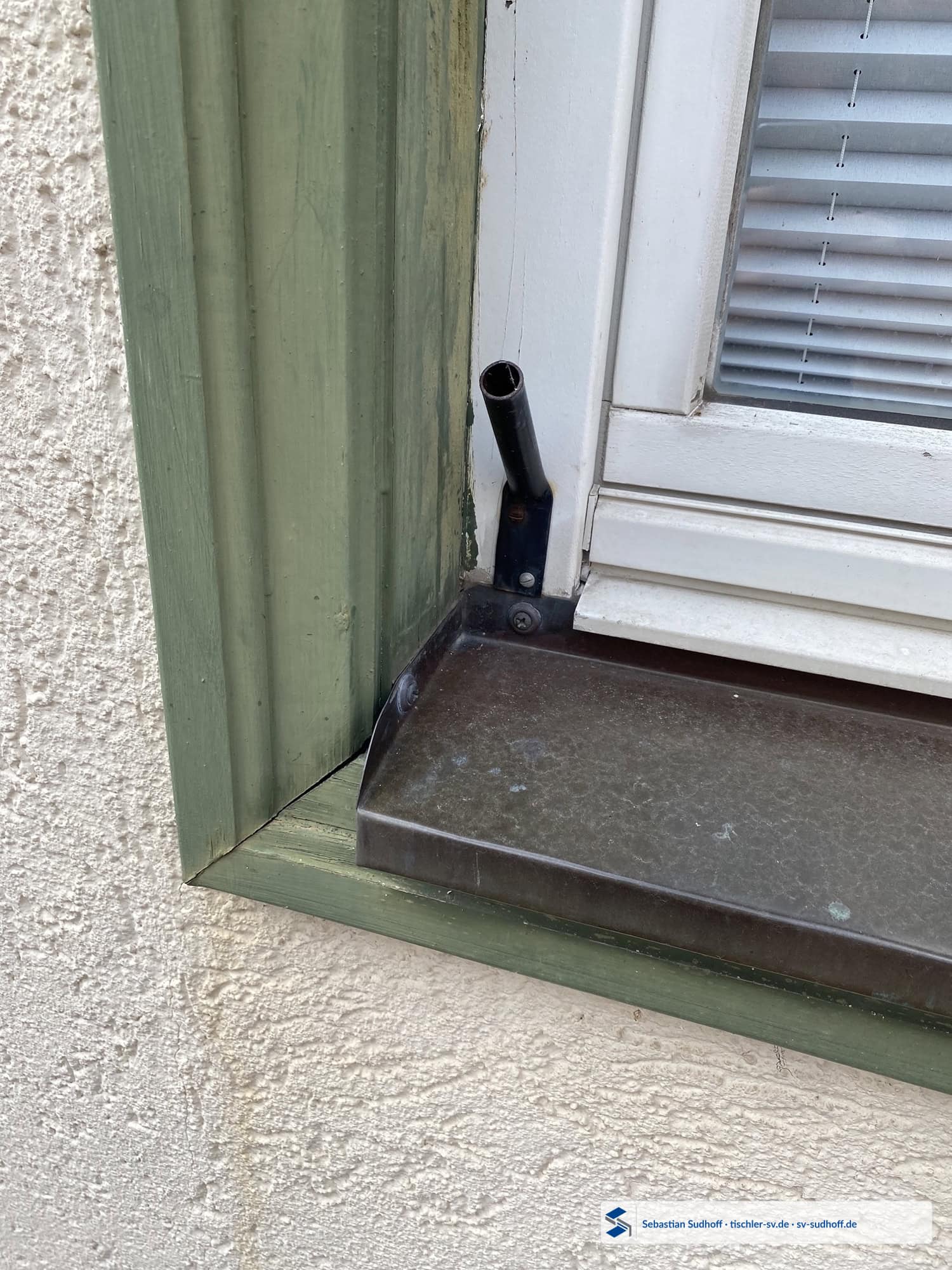

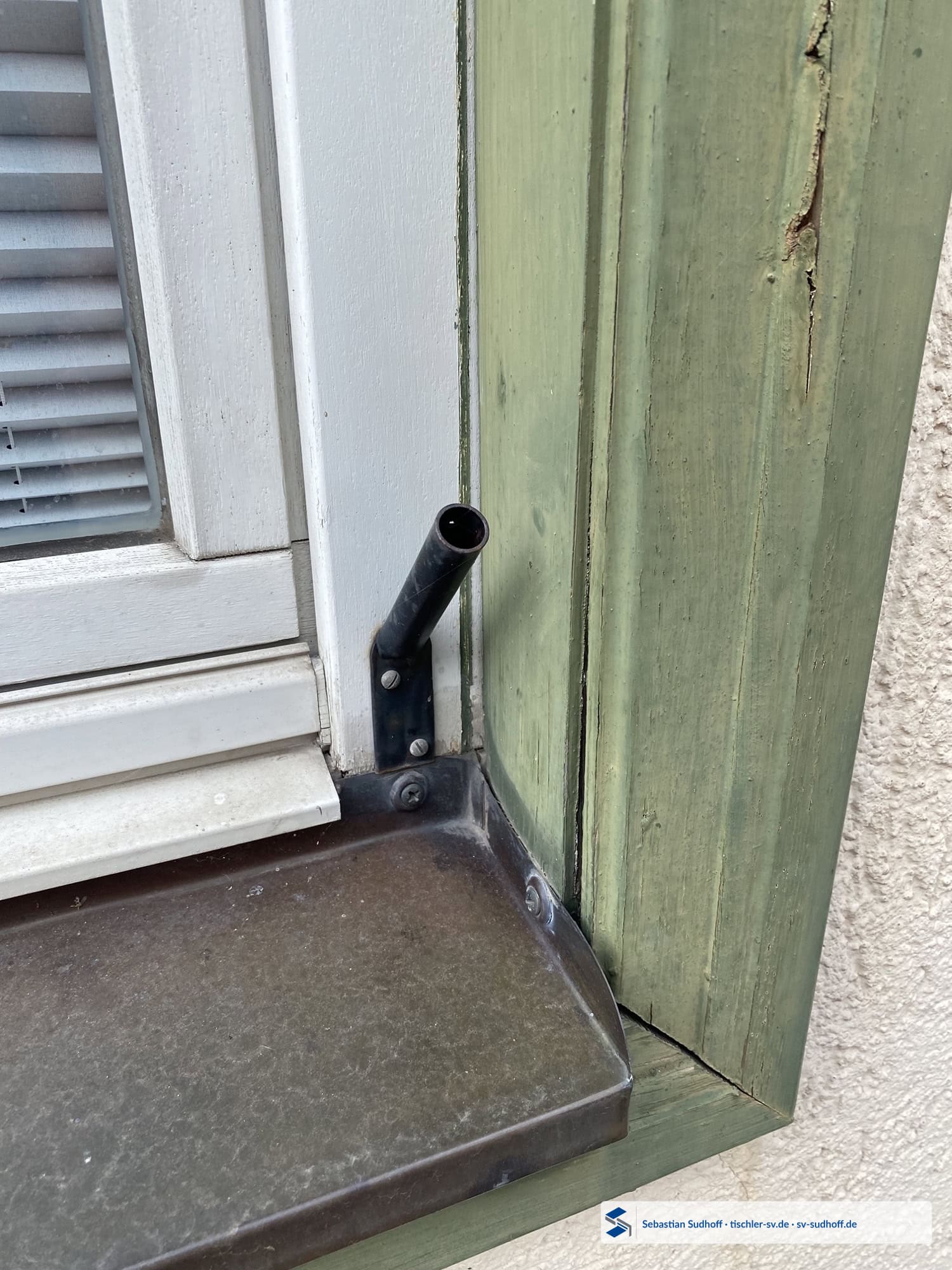

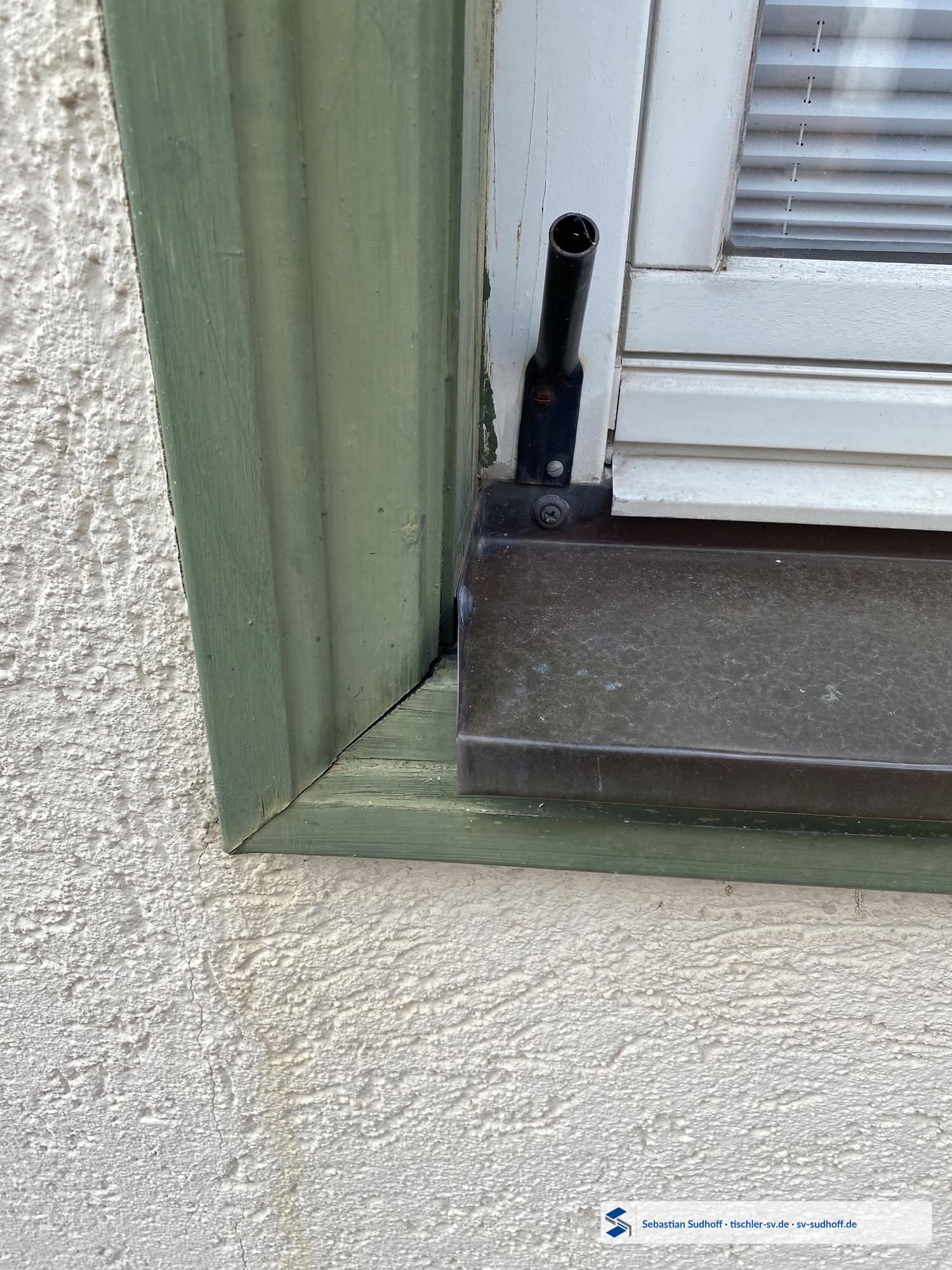

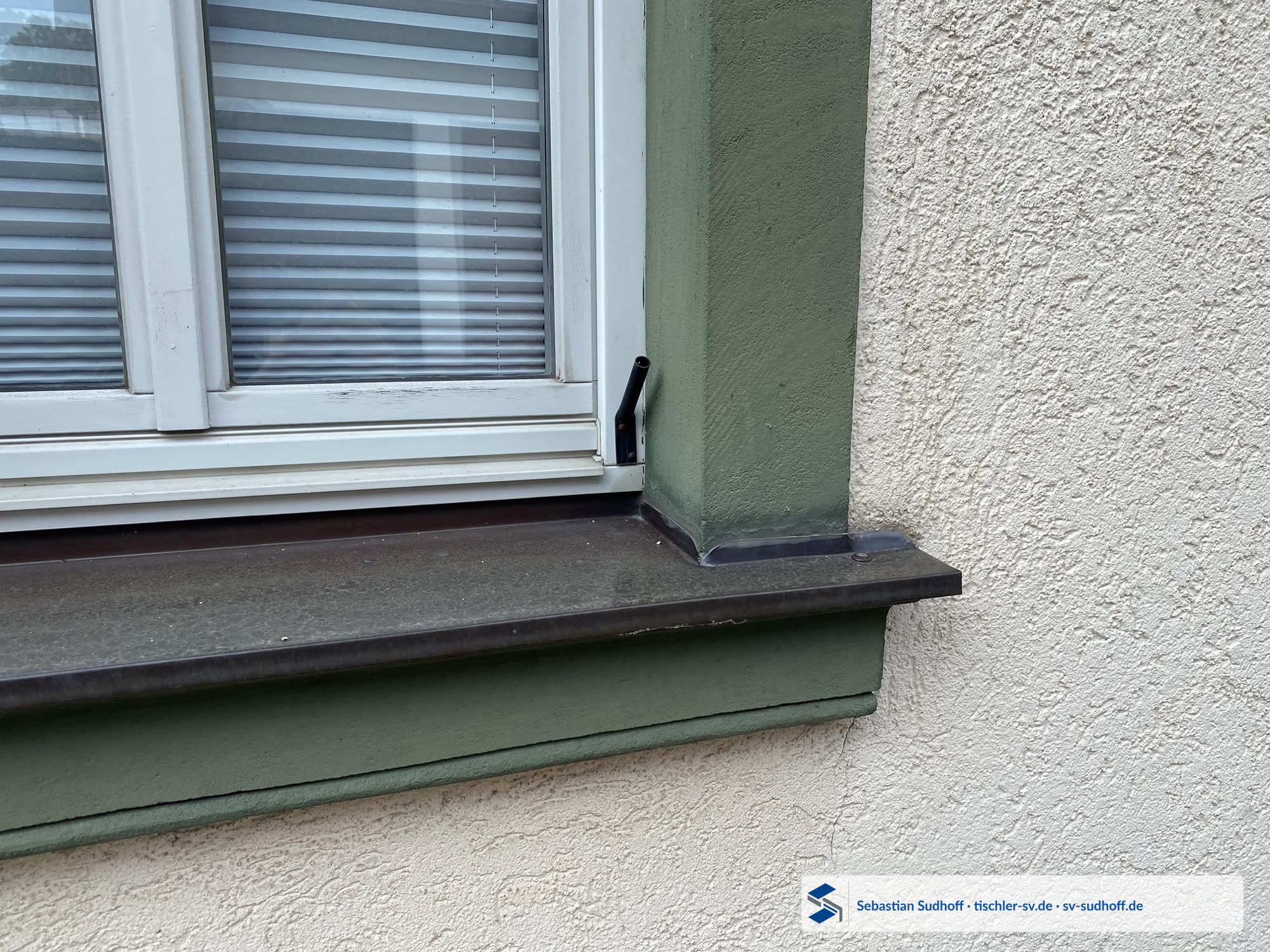

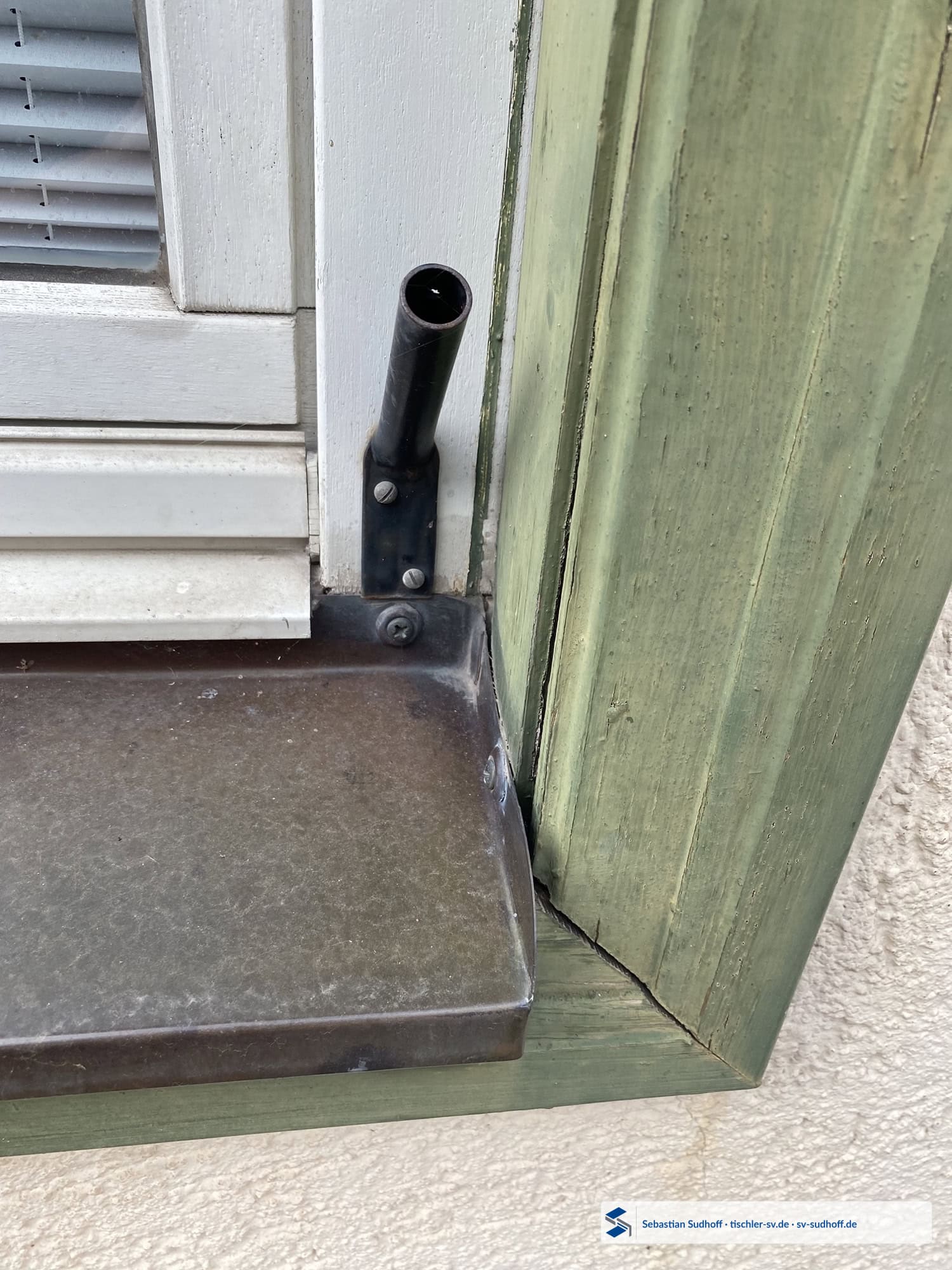

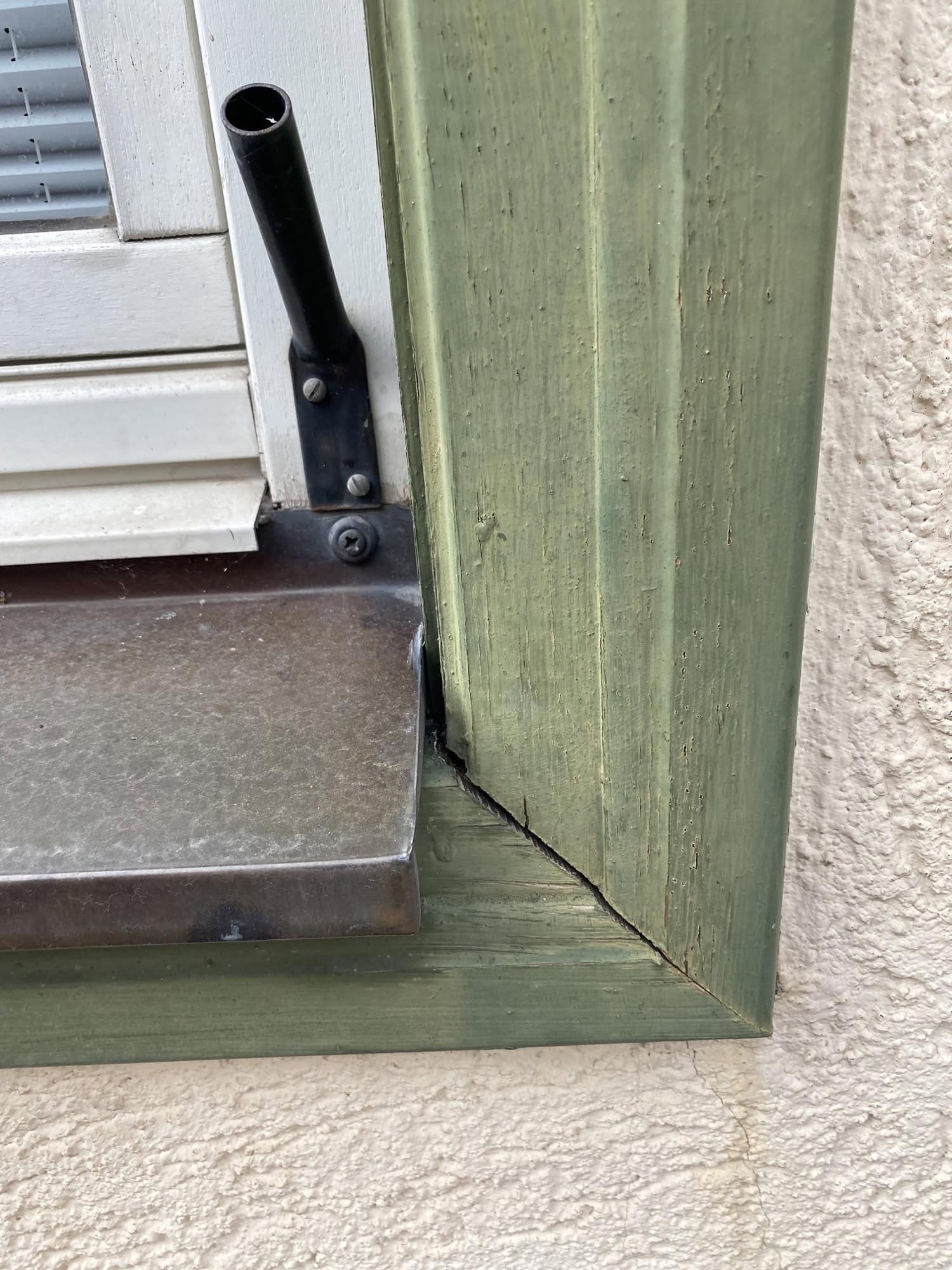

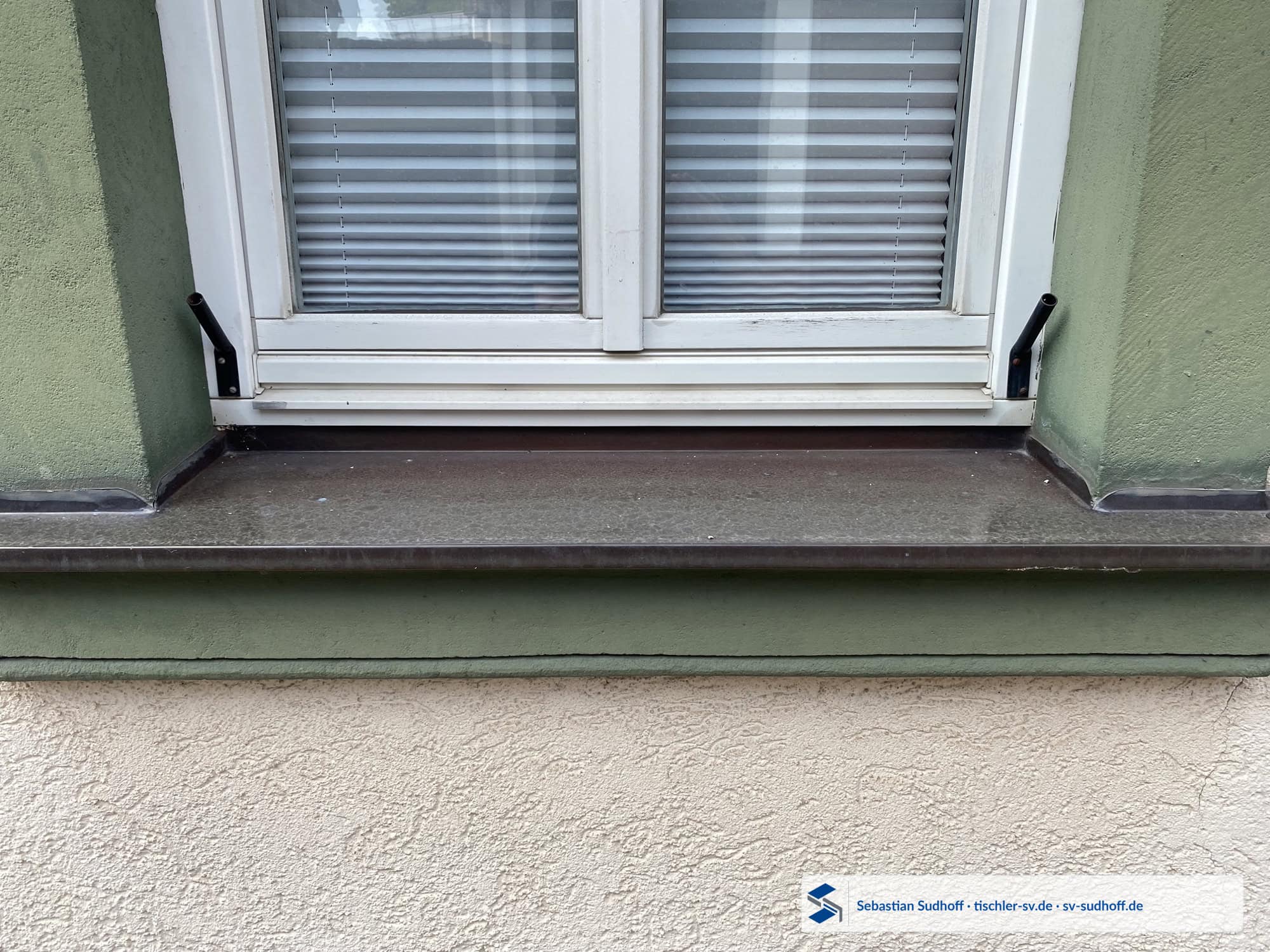

Bei diesen Fenstern wurde nachträglich eine Kupferfensterbank zwischen bestehende Futter und Fenster eingesetzt. Teilweise grenzen Holzfutter, teilweise mineralische beziehungsweise steinerne Futter an.

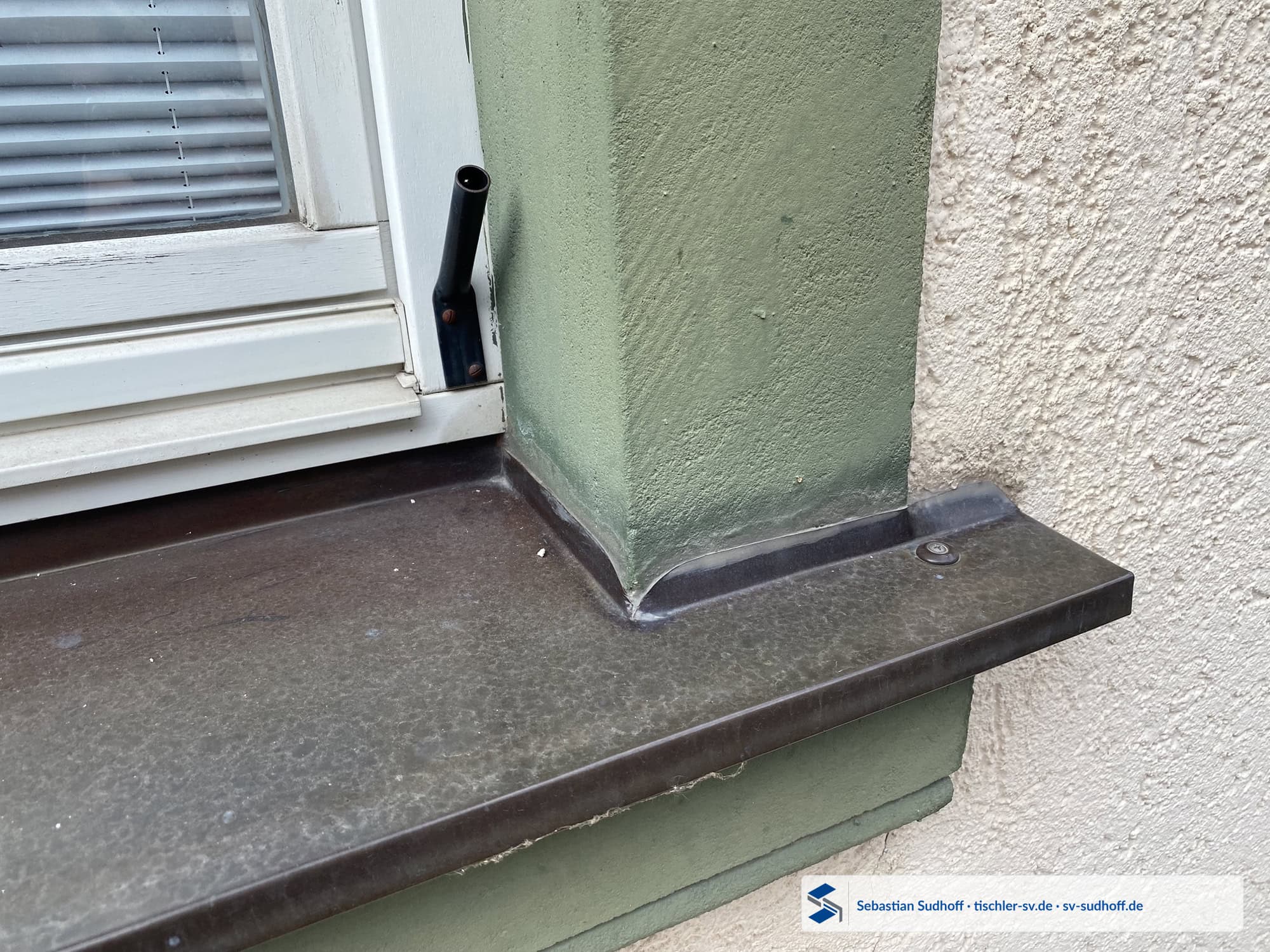

Die Blecharbeiten sind aufwendig und sauber angepasst. Konstruktiv bleibt jedoch ein Schwachpunkt: An mehreren Randbereichen wird die eigentliche Wasserbarriere über Silikonfugen hergestellt. Genau dorthin wird das Niederschlagswasser geführt.
Gute Blechbearbeitung allein reicht nicht
Eine sauber gekantete Metallfensterbank ist nur ein Teil des Anschlusses. Wenn die seitlichen und hinteren Endpunkte ausschließlich von dauerhaft haftenden Dichtstofffugen abhängen, bleiben genau diese Stellen die empfindlichsten Punkte der Konstruktion.
13 · Zinkbank über alter Steinfensterbank
Eine gerissene Fuge muss nicht automatisch denselben Schaden verursachen

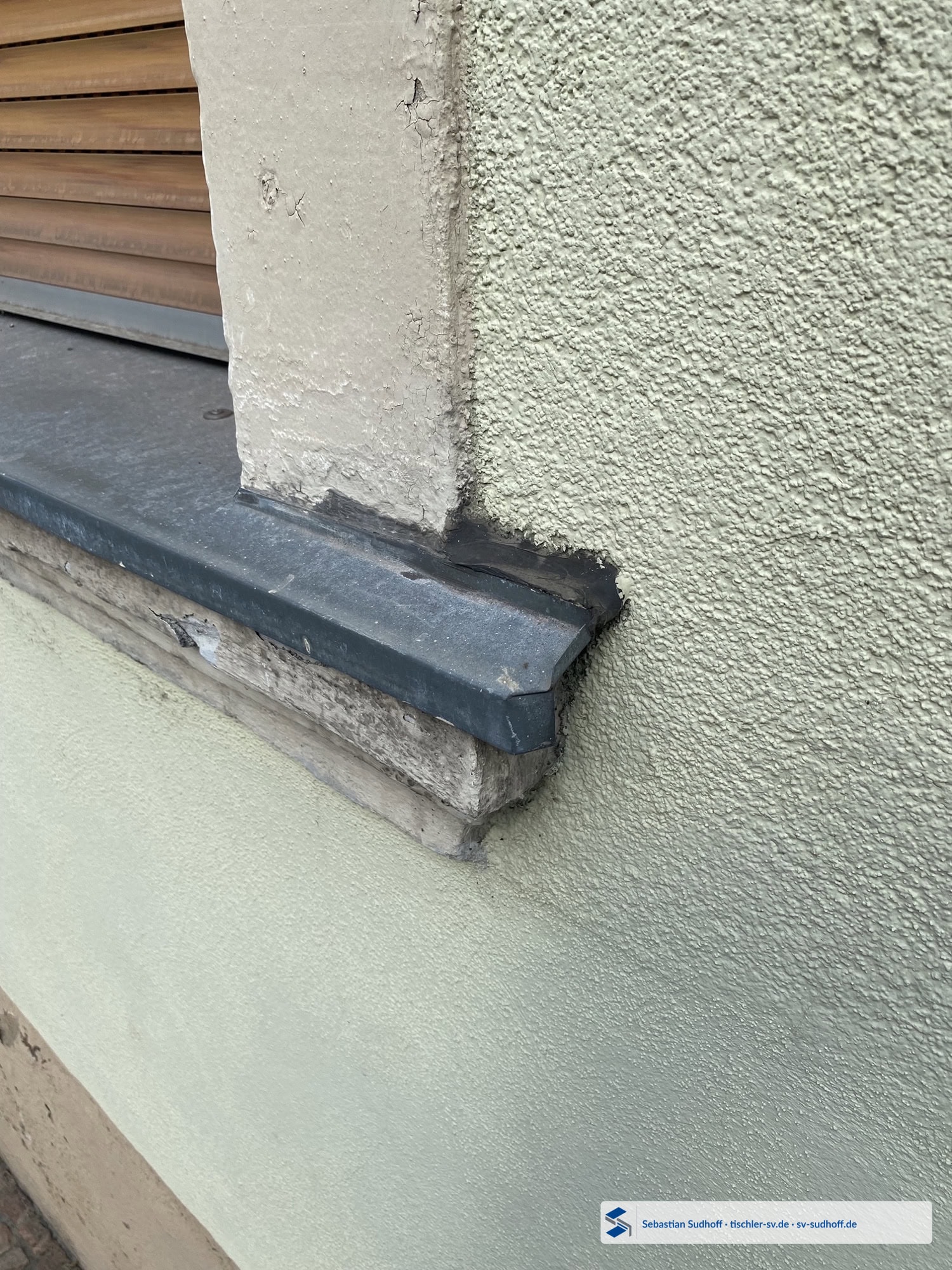

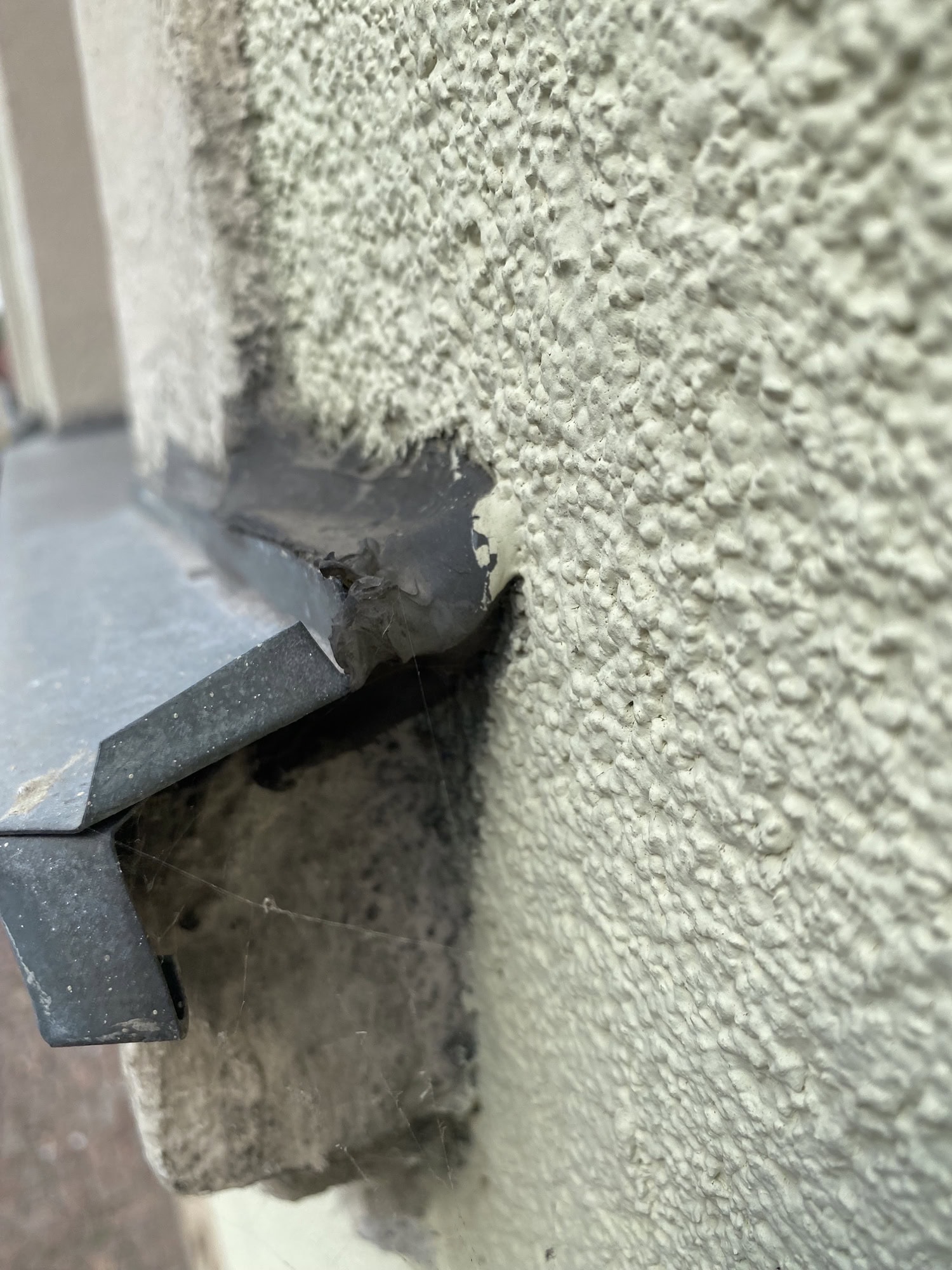

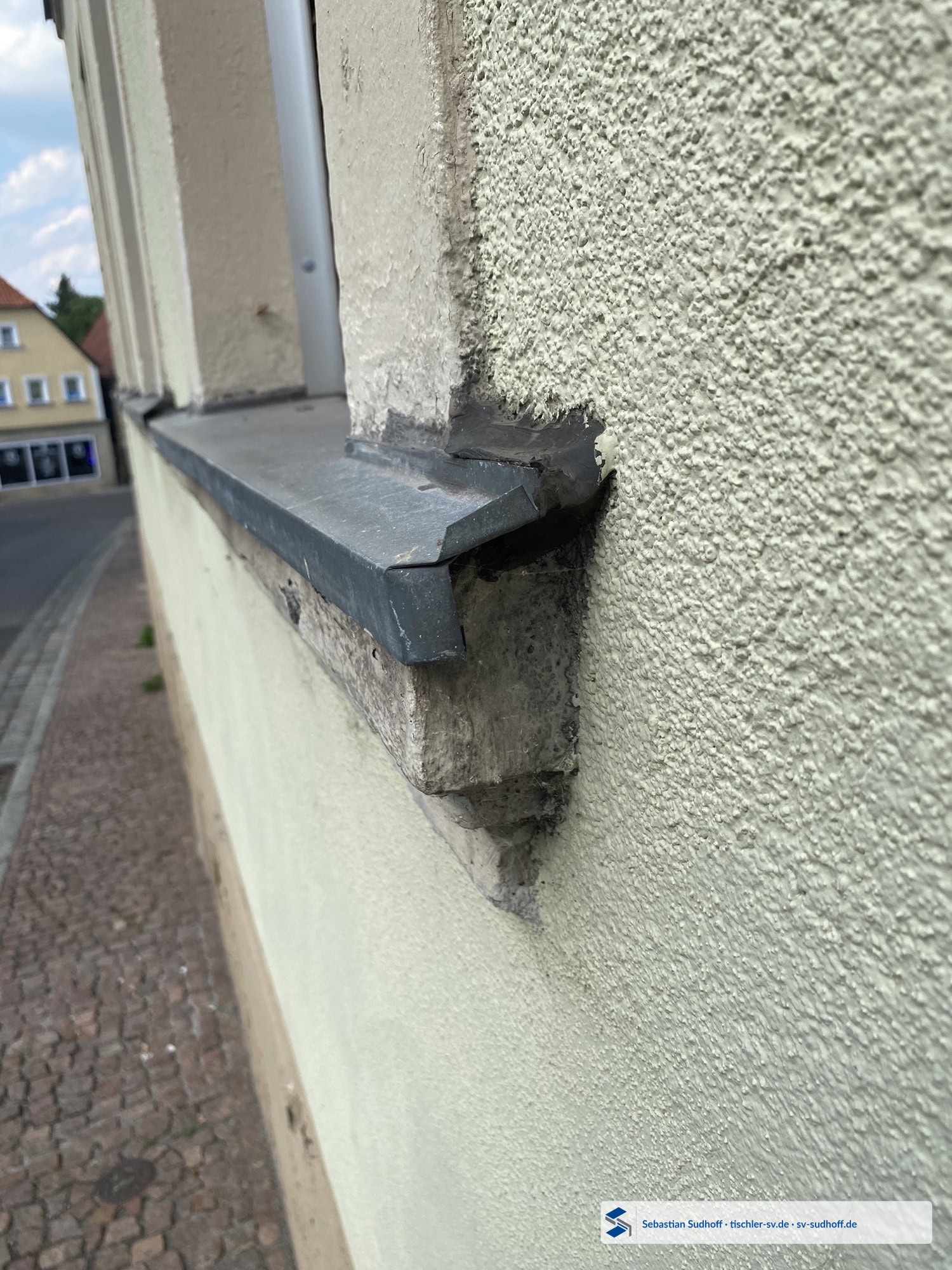

Bei dieser Sanierung wurde über die vorhandene Steinfensterbank eine Zinkfensterbank montiert. Der seitliche Übergang zum Mauerwerk wurde mit Silikon geschlossen. Die Fuge ist inzwischen gerissen.
Interessant ist hier der weitere Wasserweg: Wasser, das durch die geöffnete Fuge gelangt, kann auf die darunter weiterhin vorhandene Steinfensterbank treffen und von dort nach außen ablaufen. Das bedeutet nicht, dass die gerissene Fuge technisch bedeutungslos ist. Es zeigt aber, warum die Schadensfolge immer vom gesamten Aufbau abhängt.
Sichtbarer Fugenriss und tatsächliche Schadenswirkung unterscheiden
Eine offene Fuge ist ein Befund. Ob daraus unmittelbar ein Feuchteschaden entsteht, hängt davon ab, wohin das Wasser hinter der ersten Ebene gelangt und ob dort eine zweite, funktionsfähige Wasserführung vorhanden ist.
Was die 50 Bilder gemeinsam zeigen
Vier Erkenntnisse für die Sanierung von Fensteranschlüssen
1. Nicht nur das geschädigte Holz ersetzen
Wird ein Bauteil an derselben feuchtebelasteten Stelle wieder eingebaut, kann sich das ursprüngliche Schadensbild wiederholen.
2. Dichtstoff nicht zum einzigen Schutzprinzip machen
Silikonfugen bewegen und altern. Robuster ist eine Konstruktion, die Wasser bereits durch Gefälle, Überdeckung, Aufkantung und Abtropfmöglichkeit nach außen führt.
3. Ecken und Endpunkte verdienen besondere Aufmerksamkeit
Die Fläche kann technisch gut ausgeführt sein. Schäden entstehen häufig dort, wo Blech, Holz, Putz oder Stein auf engem Raum zusammentreffen.
4. Den Wasserweg nach der Sanierung neu verfolgen
Jede Änderung kann den Ablauf verändern. Deshalb sollte geprüft werden, wo Wasser nach der Maßnahme tatsächlich endet – nicht nur, ob die neue Oberfläche geschlossen aussieht.
Orientierung
Was vor einer Reparatur geprüft werden sollte
Werden an Fensterfuttern, Fensterbänken oder angrenzenden Holzbauteilen wiederkehrende Feuchtespuren sichtbar, sollte die Sanierung nicht mit dem Austausch des geschädigten Materials beginnen. Zunächst muss nachvollzogen werden, wie das Wasser an diese Stelle gelangt.
- Wasserweg von oben bis zum endgültigen Abtropfpunkt verfolgen.
- Oberanschluss, seitliche Wangen und Fensterbank gemeinsam betrachten.
- Prüfen, ob Stirn- oder Kopfholz direkt im Feuchtebereich liegt.
- Gefälle und ausreichende Unterstützung der Fensterbank kontrollieren.
- Aufkantungen, Bördelungen, Stöße und Eckausbildungen prüfen.
- Bestehende Dichtstofffugen nicht als alleinige Abdichtungsebene voraussetzen.
- Dachüberstand und tatsächliche Schlagregenbeanspruchung berücksichtigen.
- Frühere Reparaturen in die Ursachenanalyse einbeziehen.
Zusammen mit Teil 1 lesen
Gute und problematische Anschlüsse gehören fachlich zusammen
Diese Seite zeigt vor allem Sanierungen und Details, an denen Wasserwege kritisch werden. Der erste Teil der Bildserie betrachtet dagegen Anschlüsse, die sich unter ihren konkreten Randbedingungen über lange Zeit bewährt haben oder konstruktiv besonders nachvollziehbar gelöst sind.
Teil 1: Fensteranschlüsse im Bestand
Dort stehen Gefälle, freie Abtropfwege, Abstand zum Holz, konstruktiver Oberanschluss und der Einfluss von Dachüberständen im Mittelpunkt.
Autor dieses Praxisberichts
Sebastian Sudhoff
Tischlermeister und öffentlich bestellter und vereidigter Sachverständiger für das Tischlerhandwerk
Die fachliche Einordnung auf Tischler-SV verbindet praktische Erfahrung aus Tischlerhandwerk, Fertigung und Montage mit der Untersuchung und Bewertung tatsächlicher Schäden und Ausführungen.
Praxisberichte zeigen eigene Feststellungen und Bilddokumentationen. Dabei wird bewusst zwischen sichtbarem Befund, technischer Einordnung und abschließender Bewertung unterschieden.
