Praxisbericht · Fenstermontage · Anschlussfuge · Luftdichtheit
Montageschaum als innere Fensterabdichtung: Warum der Prüfbericht nicht jede Fuge abdeckt
Spezielle Montageschäume können für die raumseitige Luftdichtheit einer Fensteranschlussfuge geprüft sein. Daraus folgt aber nicht, dass jede ausgeschäumte Fuge automatisch eine dauerhaft luftdichte innere Anschlussebene bildet.
Entscheidend ist nicht nur, was auf Dose, Produktbeschreibung oder Prüfbericht steht. Entscheidend ist ebenso, unter welchen Bedingungen die Eigenschaft nachgewiesen wurde – und ob die tatsächliche Baustellensituation diesen Bedingungen überhaupt entspricht.
Die raumseitige Anschlussebene muss durchgehend luftdicht ausgebildet sein.
Montageschaum wird klassisch zur Wärme- und Schalldämmung der Anschlussfuge eingesetzt.
Einzelne Systeme können zusätzliche Eigenschaften wie raumseitige Luftdichtheit nachweisen.
Der Nachweis muss zur tatsächlich ausgeführten Fuge und zu ihren Randbedingungen passen.
Typischer Satz auf der Baustelle
„Der Schaum ist luftdicht – das steht doch auf der Dose“
Bei der Prüfung von Fensteranschlüssen begegnet gelegentlich eine zunächst nachvollziehbare Argumentation: Für den verwendeten Montageschaum wird eine raumseitige Luftdichtheit angegeben. Deshalb sei eine zusätzliche innere Abdichtung nicht erforderlich.
Diese Aussage kann einen richtigen Ausgangspunkt haben. Es gibt spezielle Produkte und Systeme, bei denen neben der Dämmwirkung auch eine zusätzliche Funktion für die raumseitige Luftdichtheit nachgewiesen wird.
Der entscheidende Schritt wird aber häufig übersprungen:
Genau an dieser Stelle unterscheiden sich ein sauber definierter Prüfaufbau und eine reale Baustellenfuge teilweise erheblich.
Funktionen auseinanderhalten
Dämmen, innen abdichten und außen schützen sind unterschiedliche Aufgaben
Beim Fensteranschluss werden verschiedene Anforderungen häufig in einem Atemzug genannt, obwohl sie technisch unterschiedliche Aufgaben beschreiben.
Die raumseitige Ebene soll Luftströmungen durch die Anschlussfuge verhindern. Der Fugenraum übernimmt unter anderem Aufgaben des Wärme- und Schallschutzes. Auf der Außenseite muss der Anschluss gegenüber der jeweiligen Witterungsbeanspruchung funktionsfähig ausgebildet werden.
Moderne Systeme können mehrere dieser Funktionen in einem Produkt oder in einer abgestimmten Produktkombination zusammenführen. Das ist technisch möglich und kann die Montage vereinfachen.
Die Funktionen verschwinden dadurch aber nicht
Wenn ein Produkt zwei Aufgaben übernehmen soll, muss es beide Aufgaben unter den vorgesehenen Randbedingungen zuverlässig erfüllen. Aus „ein Produkt“ wird deshalb nicht automatisch „beliebig einsetzbar“.
Dieser Praxisbericht konzentriert sich auf die innere Luftdichtheit. Die äußere Abdichtung ist eine eigenständige Aufgabe und wird hier nur am Rand betrachtet.
Was Luftdichtheit tatsächlich bedeutet
Eine vollständig gefüllte Fuge ist nicht automatisch eine luftdichte Fuge
Montageschaum kann eine Fuge optisch sehr vollständig ausfüllen. Für den Betrachter entsteht dadurch schnell der Eindruck: „Da ist doch alles zu.“
Luftdichtheit ist aber keine rein optische Eigenschaft.
Entscheidend ist, ob zwischen Fensterrahmen und Baukörper tatsächlich eine durchgehende luftdichte Anschlussebene entsteht. Dazu gehören nicht nur der Schaum selbst, sondern auch die Anschlüsse an die jeweiligen Fugenflanken, Ecken, Übergänge und Untergründe.
Gerade deshalb reicht die bloße Feststellung „Die Fuge ist ausgeschäumt“ für eine technische Bewertung nicht aus.
Prüfung und Übertragbarkeit
Ein Prüfbericht beschreibt einen definierten Aufbau – nicht jede denkbare Baustellensituation
Technische Prüfungen müssen reproduzierbar sein. Deshalb werden Eigenschaften an definierten Aufbauten und unter festgelegten Randbedingungen untersucht.
Für die Übertragbarkeit auf eine konkrete Fensterfuge können unter anderem folgende Punkte relevant werden:
- Fugenbreite und Fugentiefe,
- Geometrie und Verlauf der Anschlussfuge,
- Beschaffenheit und Tragfähigkeit der Fugenflanken,
- Vorbereitung des Untergrundes,
- vollständige und gleichmäßige Verarbeitung des Schaums,
- Anschluss an Fensterrahmen und Baukörper,
- Unterbrechungen, Ecken und schwer zugängliche Bereiche,
- die vom Hersteller festgelegten Verarbeitungs- und Einsatzgrenzen.
Deshalb ist ein positives Prüfergebnis kein allgemeiner Satz wie: „Dieser Schaum macht jede Fensterfuge luftdicht.“
Der Prüfbericht ist kein Blankoscheck
Fachlich treffender ist: Unter den geprüften beziehungsweise vom System vorgesehenen Bedingungen kann die angegebene Eigenschaft erreicht werden. Ob sich dieses Ergebnis auf eine konkrete Baustellenfuge übertragen lässt, muss anhand der tatsächlichen Ausführung beurteilt werden.
Aus der Sachverständigenpraxis
Wenn aus einer schmalen Prüffuge auf der Baustelle plötzlich eine sehr breite Anschlussfuge wird
In einem untersuchten Fall wurde ein spezieller Montageschaum verwendet, für den neben der Dämmwirkung auch eine raumseitige Luftdichtheit angegeben beziehungsweise nachgewiesen wurde.
Auf den ersten Blick klang die Argumentation einfach: Der Schaum dämmt und übernimmt zugleich die innere luftdichte Ebene.
Die tatsächliche Baustellensituation war jedoch deutlich komplexer. Teilweise lagen sehr breite und ungleichmäßige Anschlussfugen vor. Bei einer Haustür wurde am inneren Anschluss eine Fugenbreite von ungefähr neun Zentimetern gemessen. Die angrenzenden Flächen waren zudem nicht überall eben und als gleichmäßige Anschlussfläche vorbereitet.
Eine breite Fuge ist damit nicht automatisch mangelhaft und ein fehlender zusätzlicher Dichtstreifen nicht automatisch falsch. Aber je weiter die reale Ausführung vom geprüften oder vorgesehenen Systemaufbau abweicht, desto genauer muss geprüft werden, ob sich die nachgewiesene Eigenschaft tatsächlich übertragen lässt.
Die Fugenbreite

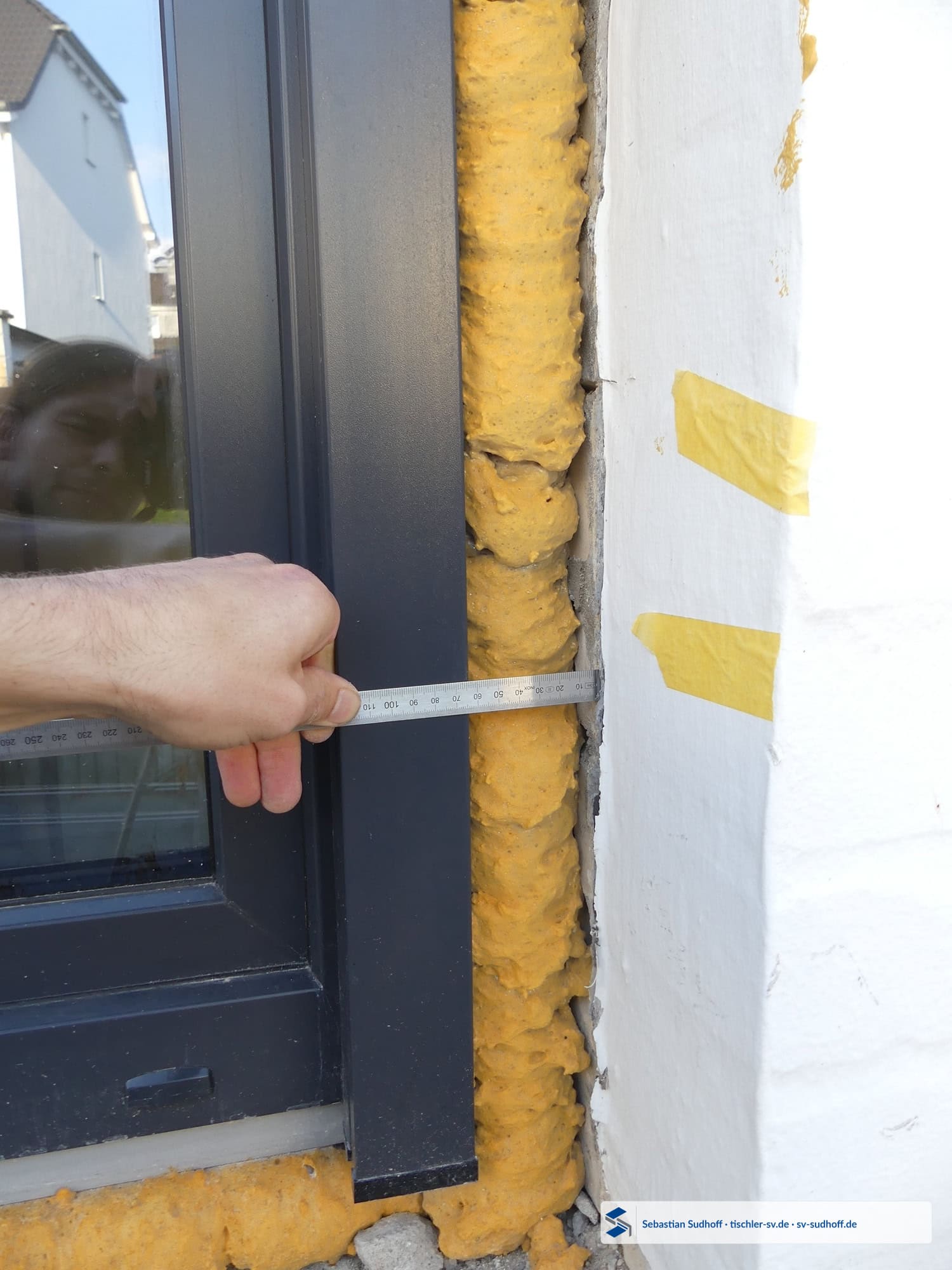

Vier Zentimeter Schaum sind nicht einfach dasselbe wie eine geprüfte schmale Anschlussfuge
Gerade große Fugen zeigen sehr anschaulich, warum die technischen Randbedingungen eines Prüfnachweises wichtig sind.
Eine andere Fugenbreite verändert nicht nur die sichtbare Menge des eingebrachten Materials. Auch die Geometrie des Anschlusses, die Verarbeitung, das vollständige Füllen des Fugenraumes und der sichere Kontakt zu den angrenzenden Flächen können sich unterscheiden.
Deshalb sollte bei einem Produkt mit nachgewiesener Luftdichtheit immer geprüft werden, für welchen Einsatzbereich, welche Fugenabmessungen und welche Verarbeitung die Herstellerangaben beziehungsweise die zugrunde liegenden Nachweise gelten.

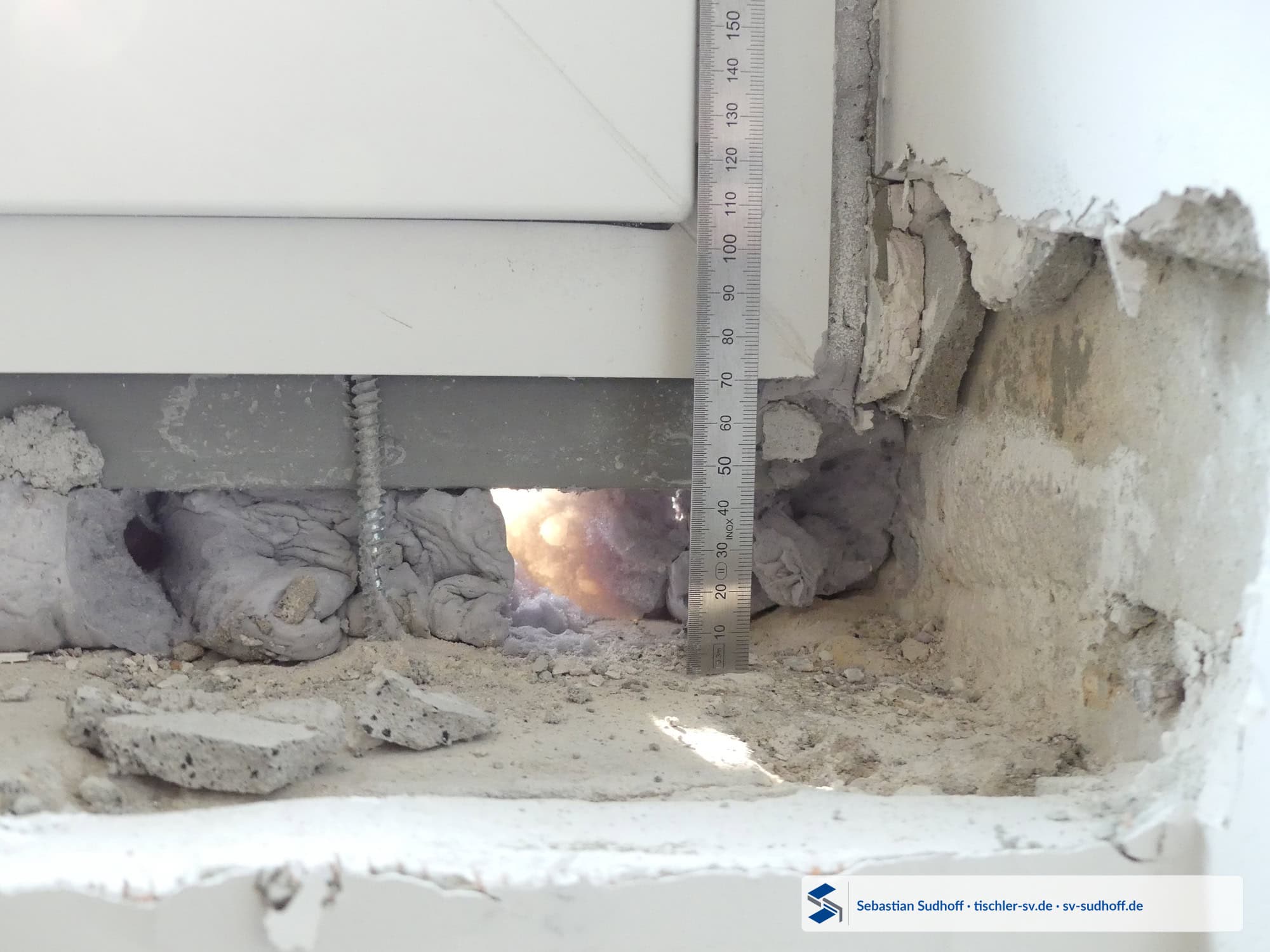

Das Bild zeigt zusätzlich, dass die reale Anschlussfuge nicht nur in ihrer Breite, sondern auch hinsichtlich Einbringung, Ergänzungen und späterer Beanspruchung deutlich von einer definierten Prüfsituation abweichen kann.
Nicht aus einer Zahl eine pauschale Grenze machen
Eine bestimmte Fugenbreite ist nicht allein deshalb falsch, weil sie größer ist als ein Prüfaufbau. Umgekehrt darf aus einem Prüfergebnis für einen definierten Aufbau aber auch nicht automatisch geschlossen werden, dass beliebig andere Fugenabmessungen dieselbe Eigenschaft erreichen.
Die Fugenflanke
Die wichtigste Frage ist manchmal ganz banal: Woran soll der Schaum luftdicht anschließen?

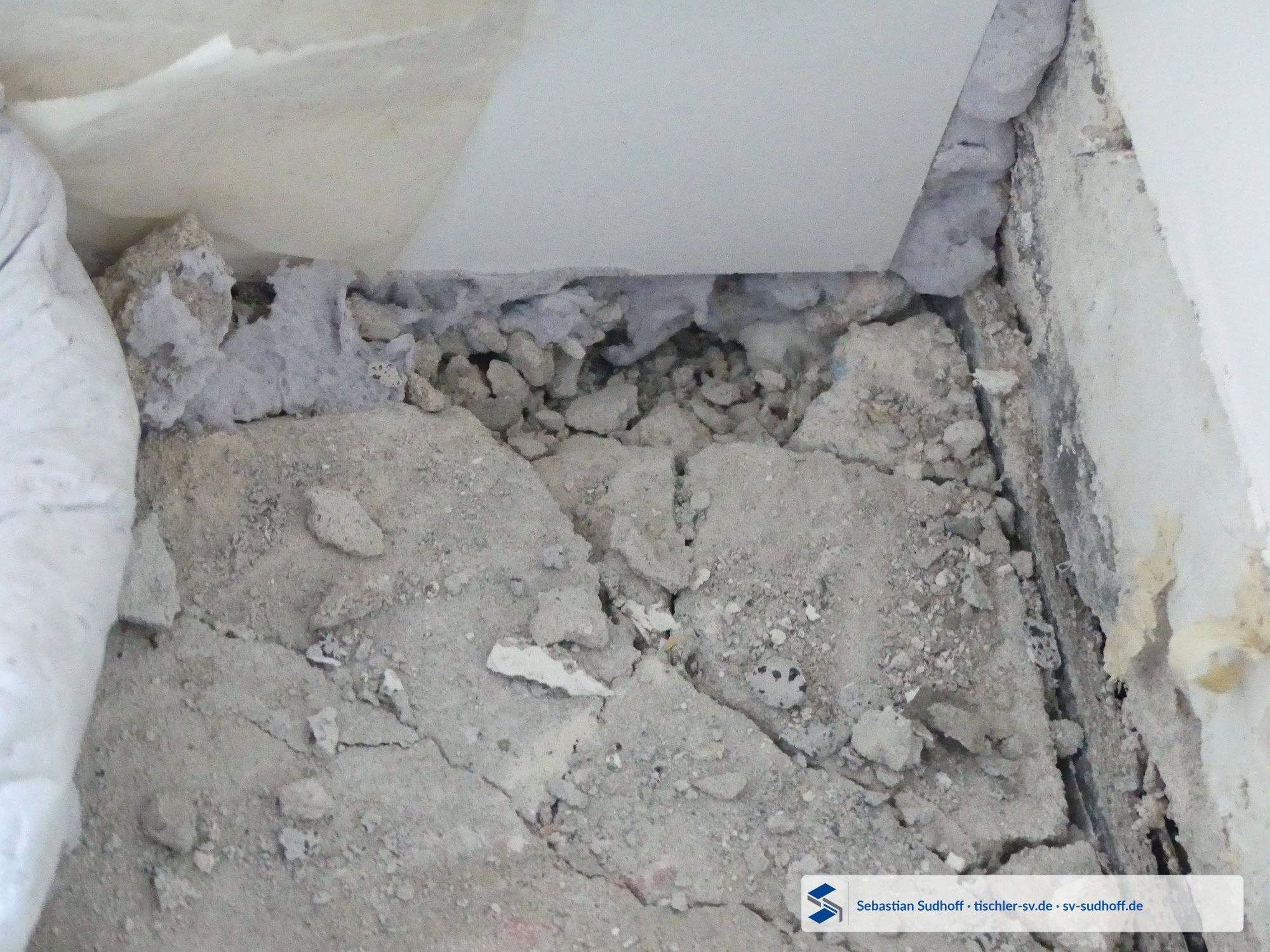

Besonders im Altbau trifft ein neues Fenster nicht immer auf eine glatte, gleichmäßige und geschlossene Leibungsfläche.
Es können offene Mauerwerksfugen, Ausbrüche, poröse Flächen, wechselnde Baustoffe oder sehr unregelmäßige Oberflächen vorhanden sein.
Soll der Montageschaum selbst eine Funktion der raumseitigen Luftdichtheit übernehmen, muss deshalb betrachtet werden, ob an diesen Flächen überhaupt ein geeigneter und durchgehender Anschluss entstehen kann.
Gerade an solchen Stellen wird die entscheidende Frage sehr konkret: Woran soll der Schaum dauerhaft luftdicht anschließen? Eine volumenmäßig gefüllte Fuge kann diese Frage nicht beantworten, wenn der angrenzende Untergrund selbst offen, rissig oder nicht ausreichend geschlossen ist.
Der Glattstrich ist kein Selbstzweck
Entscheidend ist nicht das Wort „Glattstrich“. Entscheidend ist eine für das verwendete Abdichtungssystem geeignete, ausreichend geschlossene und vorbereitete Anschlussfläche. Ein Glattstrich kann eine Möglichkeit sein, eine solche Fläche herzustellen.
Warum gerade offene Fugen, Hochlochziegel, bröselige Leibungen und ungeeignete Klebeflächen dabei wichtig werden, zeigt der Praxisbericht zum Glattstrich am Fensteranschluss .
Genau deshalb ist die Aussage „Schaum rein – damit ist es innen luftdicht“ bei stark unregelmäßigem Mauerwerk technisch zu kurz gegriffen.
Labor und Baustelle
Das Problem ist nicht die Laborprüfung – sondern die gedankenlose Übertragung
Prüfungen unter definierten Bedingungen sind notwendig. Nur so lassen sich Produkte und Systeme reproduzierbar untersuchen und technische Eigenschaften nachvollziehbar nachweisen.
Deshalb wäre es falsch zu sagen: „Das funktioniert nur im Labor.“
Eine fachgerecht vorbereitete Baustellenfuge kann die erforderlichen Randbedingungen selbstverständlich ebenfalls erfüllen.
Der Unterschied liegt an einer anderen Stelle: Im Prüfaufbau sind die wesentlichen Randbedingungen bekannt und definiert. Auf der Baustelle müssen diese Randbedingungen durch Planung, Untergrundvorbereitung und Verarbeitung erst tatsächlich hergestellt werden.
Produktbeschreibung richtig lesen
Nicht nur darauf achten, was ein Produkt kann – sondern unter welchen Bedingungen
Auf Kartuschen, Dosen und Produktseiten müssen technische Eigenschaften verständlich und knapp dargestellt werden.
Dadurch entsteht schnell eine sehr verkürzte Wahrnehmung: „luftdicht“, „2 Funktionen in einem Produkt“ oder „zusätzliche Abdichtung nicht erforderlich“.
Solche Aussagen dürfen nicht isoliert von den zugehörigen Verarbeitungshinweisen, Einsatzgrenzen und Prüfnachweisen betrachtet werden.
Das ist kein spezielles Problem eines einzelnen Herstellers. Vergleichbare Produktkonzepte gibt es von verschiedenen Anbietern. Die technische Frage bleibt immer dieselbe: Passt der dokumentierte Nachweis zur tatsächlich ausgeführten Fuge?
Typischer Denkfehler
„Es ist überall Schaum zu sehen“ beantwortet die Frage der Luftdichtheit nicht
Gerade nach einem Fenstereinbau ist die ausgeschäumte Anschlussfuge zunächst gut sichtbar.
Der Schaum scheint den gesamten Zwischenraum zu füllen. An der Oberfläche sind keine großen Löcher erkennbar. Daraus wird schnell geschlossen, die Fuge müsse damit auch luftdicht sein.
Technisch reicht diese Sichtprüfung allein nicht aus.
Die entscheidenden Bereiche können tiefer in der Fuge liegen, sich hinter dem Rahmen befinden oder durch unregelmäßige Flanken, Unterbrechungen und Übergänge geprägt sein.
Volumenfüllung und Luftdichtheit sind nicht dasselbe
Die Dämmung des Fugenraumes und die Herstellung einer durchgehenden raumseitigen Luftdichtheit sind unterschiedliche Anforderungen. Ein Spezialprodukt kann beide erfüllen – aber nur dann, wenn die hierfür vorgesehenen Bedingungen tatsächlich eingehalten werden.
Wie sich eine tatsächliche Luftundichtheit später an ganz anderen Stellen bemerkbar machen kann, zeigt der Praxisbericht zu Schmutzfahnen und Luftströmungen am Fensteranschluss .
Und außen?
Ein Nachweis für die innere Luftdichtheit beantwortet nicht automatisch die äußere Abdichtung
Auch wenn sich dieser Praxisbericht auf die raumseitige Ebene konzentriert, gehört eine Abgrenzung dazu.
Die Außenseite des Fensteranschlusses hat andere Aufgaben. Sie muss entsprechend der konkreten Einbausituation gegen die Witterungsbeanspruchung funktionsfähig ausgebildet werden.
Dass ein Montageschaum für eine raumseitige Luftdichtheit geprüft wurde, sagt deshalb zunächst nichts darüber aus, ob er gleichzeitig auch die Anforderungen der äußeren Abdichtung erfüllt.
Wann die Lösung funktionieren kann
Montageschaum als Teil der inneren Abdichtung ist nicht grundsätzlich falsch
Der Artikel soll ausdrücklich nicht den Eindruck erwecken, dass ein Montageschaum niemals eine zusätzliche Funktion in der inneren Anschlussebene übernehmen könne.
Wenn ein dafür vorgesehenes und entsprechend nachgewiesenes Produkt verwendet wird, die Fugenabmessungen innerhalb des vorgesehenen Einsatzbereiches liegen, die Fugenflanken geeignet vorbereitet sind und die Verarbeitung den Systemvorgaben entspricht, kann eine solche Lösung technisch plausibel sein.
Genau deshalb ist eine pauschale Aussage in beide Richtungen falsch.
Zu prüfen
Welches konkrete Produkt wurde verwendet?
Welche Eigenschaft ist tatsächlich nachgewiesen?
Welche Fugen und Untergründe deckt das System ab?
Entspricht die Ausführung den Verarbeitungsvorgaben?
Zu pauschal
„Montageschaum ist nie luftdicht.“
„Auf der Dose steht luftdicht, also passt es immer.“
„Die Fuge ist voll, deshalb ist sie dicht.“
„Ein Prüfbericht gilt unabhängig von der Einbausituation.“
Was dieser Praxisbericht zeigen soll
Vier Punkte für die technische Einordnung
1. Produktangabe ernst nehmen – aber vollständig
Ein nachgewiesenes Merkmal ist relevant. Ebenso relevant sind Einsatzbereich, Verarbeitung und die Randbedingungen des Nachweises.
2. Die reale Fuge betrachten

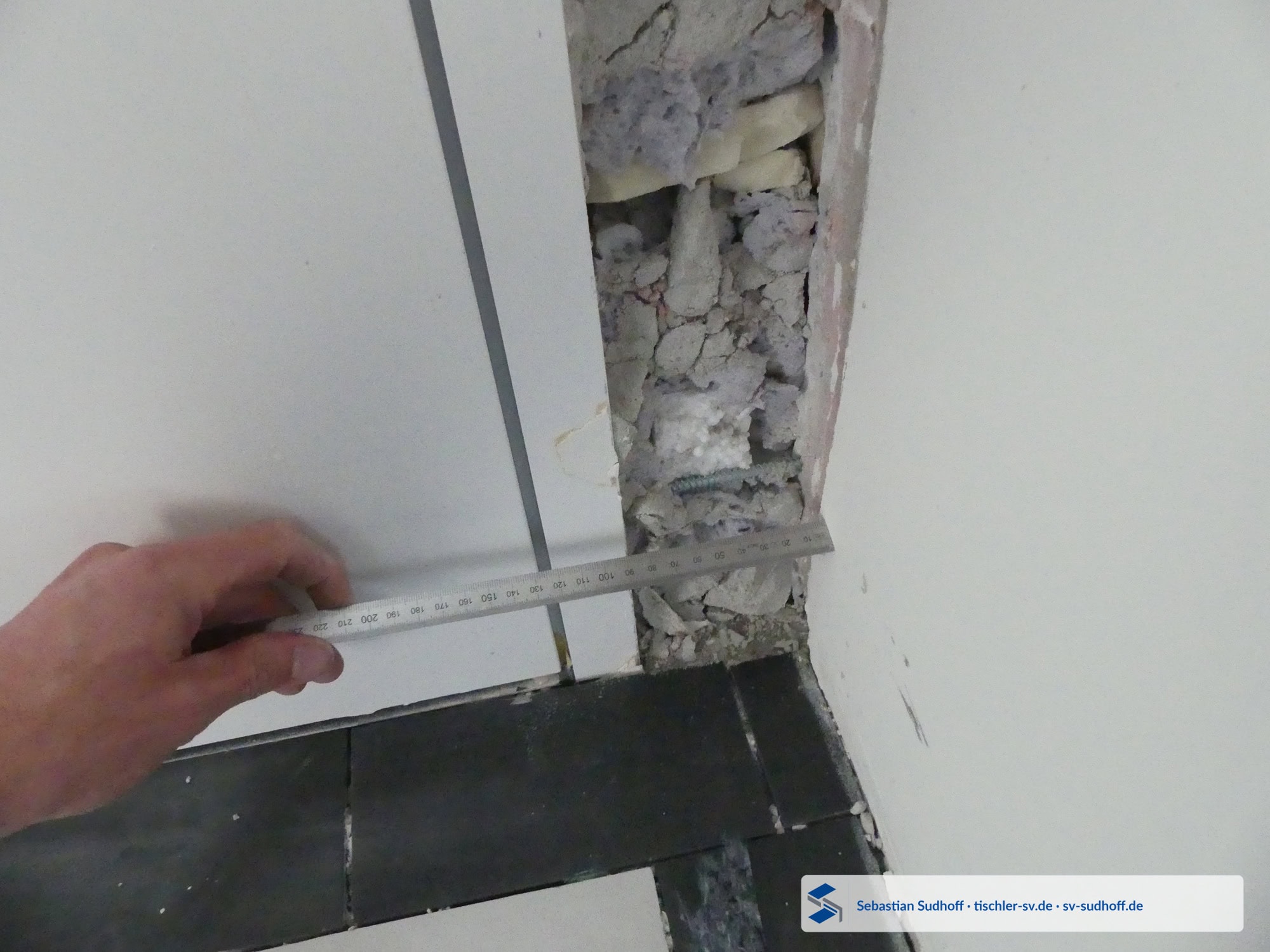

Neun Zentimeter Fugenbreite, bröselige Flanken, Estrichrisse oder fehlende geschlossene Anschlussflächen können sich deutlich vom geprüften Aufbau unterscheiden.
3. Gefüllt ist nicht automatisch luftdicht
Entscheidend ist eine durchgehende luftdichte Anschlussebene, nicht allein die optisch vollständige Füllung des Fugenraumes.
4. Ein Prüfbericht braucht Übertragbarkeit
Das Ergebnis eines definierten Prüfaufbaus darf nicht ohne technische Prüfung auf jede beliebige Baustellensituation übertragen werden.
Fazit
Nicht der Montageschaum ist das Problem – sondern eine zu einfache Schlussfolgerung
Spezielle Montageschäume können mehr leisten als die reine Dämmung einer Fensteranschlussfuge.
Wenn für ein Produkt eine raumseitige Luftdichtheit nachgewiesen wurde, sollte diese Eigenschaft weder ignoriert noch pauschal abgewertet werden.
Genauso wenig darf daraus aber geschlossen werden, dass jede beliebig breite, unregelmäßige oder unvorbereitete Fensterfuge allein durch das Ausschäumen automatisch eine sichere innere Abdichtung erhält.
Der technische Blick muss deshalb immer zwei Dinge zusammenbringen: den Nachweis des Produktes und die tatsächliche Ausführung auf der Baustelle.
Autor dieses Praxisberichts
Sebastian Sudhoff
Tischlermeister und öffentlich bestellter und vereidigter Sachverständiger für das Tischlerhandwerk
In der Sachverständigenpraxis werden Fensteranschlüsse nicht allein anhand einzelner Produktangaben beurteilt. Entscheidend ist das Zusammenspiel aus vorgesehenem System, Baukörper, Fugenabmessung, Untergrund, Verarbeitung und tatsächlich ausgeführtem Anschluss.
Praxisberichte auf Tischler-SV sollen solche Zusammenhänge verständlich machen, ohne aus einem einzelnen Detail vorschnell eine abschließende Bewertung abzuleiten.
