Praxisbericht · Holzterrasse · Unterkonstruktion · Feuchte
Praxisfall: Terrassen-Unterkonstruktion vollständig verfault
Beim Begehen bewegte sich die erhöhte Holzterrasse deutlich auf und ab. Dieses ungewöhnlich starke Wippen gab Anlass, den zunächst noch weitgehend geschlossenen Dielenbelag zu öffnen und die darunterliegende Konstruktion genauer zu untersuchen.

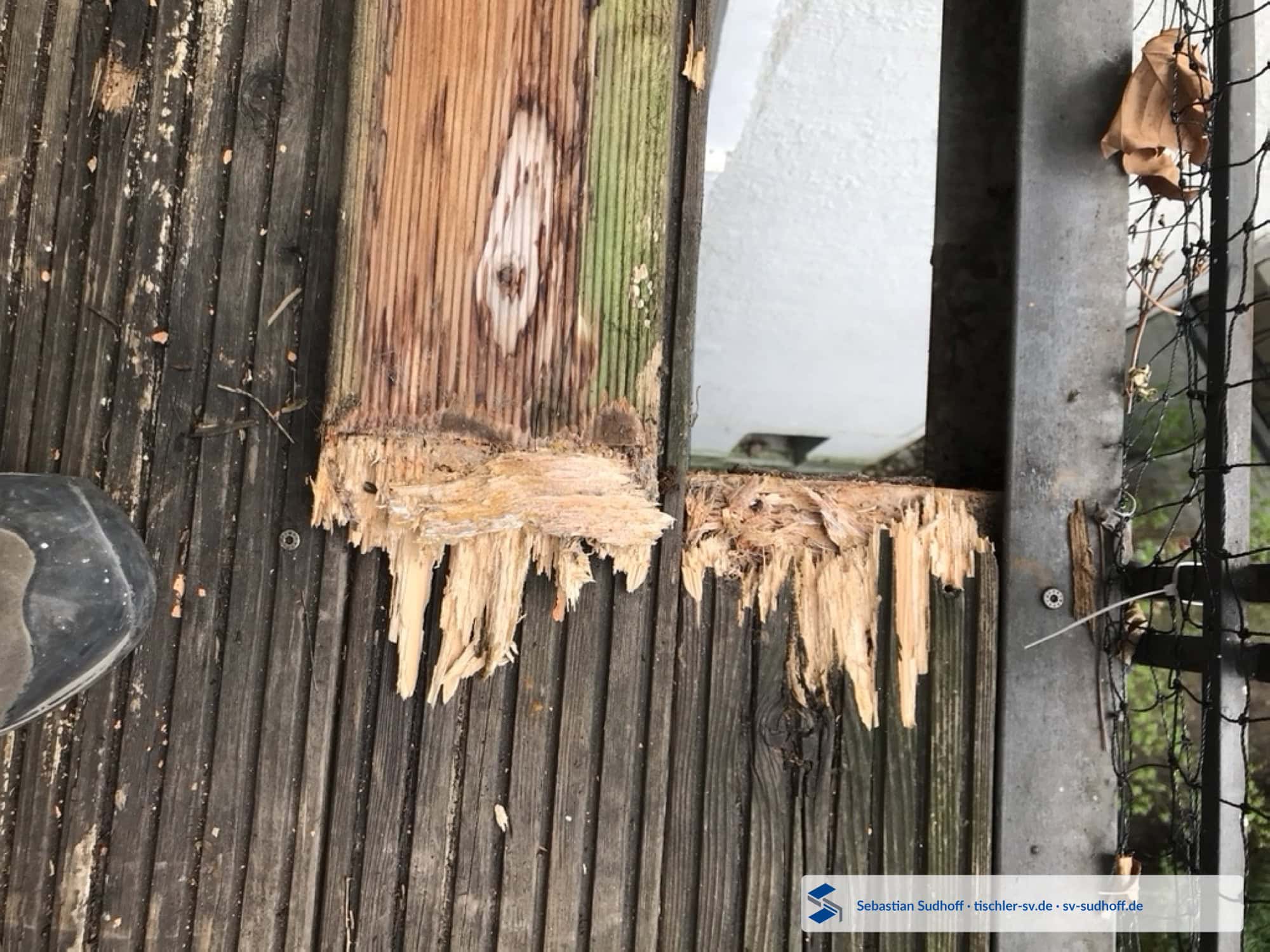

Dabei zeigte sich, dass zahlreiche Balkenköpfe in entscheidenden Anschlussbereichen tiefgreifend zerstört waren und keinen tragfähigen Querschnitt mehr besaßen. Der Fall verbindet drei Themen: die fortgeschrittene Holzzerstörung, den fehlenden konstruktiven Nässeschutz und Abweichungen zwischen vorhandener Ausführung und der übergebenen Tragwerksplanung.
Die untersuchte Terrassenkonstruktion war rund 15 Jahre der Witterung ausgesetzt.
Die Terrassenfläche wippte beim Begehen deutlich auf und ab.
Unter anderem 90 × 90 mm starke, ursprünglich als Zaunpfosten vorgesehene Querschnitte.
Kein schrittweiser Austausch auf dem vorhandenen Anschlussaufbau.
Der entscheidende Punkt
Das Wasser erreichte das Holz – konnte aber nicht sicher ablaufen
Eine bewitterte Holzterrasse wird zwangsläufig nass. Entscheidend für ihre Dauerhaftigkeit ist deshalb nicht, Feuchtigkeit vollständig auszuschließen, sondern Niederschlagswasser zügig abzuleiten, länger anhaltende Kontaktfeuchte zu vermeiden und eine ausreichende Austrocknung zu ermöglichen.
Bei der untersuchten Konstruktion lagen Holzbauteile und Höhenausgleichsteile eng an Stahlprofilen und weiteren Flächen an. Schützende Abdeckungen, eindeutig wasserableitende Ebenen und ausreichend trocknungsfördernde Anschlussdetails waren in den maßgebenden Bereichen nicht erkennbar.
Untersuchungsablauf
Vom geplanten Dielentausch zur grundlegenden Bestandsprüfung
- Die Terrasse wippte beim Begehen deutlichDie ungewöhnlich große Auf- und Abbewegung gab Anlass, Unterkonstruktion, Auflager und Befestigungen genauer zu prüfen.
- Die vorhandene Terrasse sollte erneuert werdenVorgesehen war zunächst ein Austausch der hölzernen Bestandteile und des Dielenbelags.
- Der Belag wurde an Referenzstellen geöffnetDie Ursache der Bewegung und die Anschlüsse an die vorhandenen Stahlprofile sollten mit den Planunterlagen abgeglichen werden.
- Mehrere Balkenköpfe erwiesen sich als tiefgreifend zerstörtWerkzeug ließ sich ohne nennenswerten Widerstand in das faserig abgebaute Holz eindrücken.
- Der konstruktive Aufbau wich von den Unterlagen abQuerschnitte, Höhenausgleich und Befestigungsdetails entsprachen nicht der dargestellten Soll-Konstruktion.
- Die geplanten Arbeiten wurden neu eingeordnetVor einem neuen Holzaufbau mussten Tragwerk, Anschlüsse und Wasserführung geklärt werden.
1 · Ausgangssituation
Deutliches Wippen trotz noch weitgehend geschlossenem Dielenbelag
Beim Begehen bewegte sich die Terrassenfläche spürbar auf und ab. Eine solche Bewegung erklärt ihre Ursache noch nicht, war bei dieser erhöhten Konstruktion aber ein deutlicher Anlass, die verdeckten Auflager, Befestigungen und Holzquerschnitte genauer zu prüfen.
Von oben zeigte sich zunächst lediglich eine gealterte, bewitterte Holzterrasse. Der Zustand der darunterliegenden Balkenenden und ihrer Anschlüsse ließ sich aus dieser Oberfläche nicht zuverlässig ableiten.
Erst durch gezielte Öffnungen wurden die hölzernen Nebenträger, ihre Auflagerbereiche und das darunterliegende Stahltragwerk zugänglich. Die Unteransicht machte zugleich deutlich, dass es sich nicht nur um eine bodennahe Terrasse, sondern um eine erhöhte Balkon- beziehungsweise Terrassenkonstruktion handelte.
Warum eine Bauteilöffnung entscheidend war
Die Tragfähigkeit einer verdeckten Unterkonstruktion lässt sich nicht aus der Optik der Dielenoberfläche ableiten. In diesem Fall lag das maßgebende Schadensbild genau in den durch den Belag verdeckten Anschluss- und Auflagerzonen.
2 · Holzzerstörung

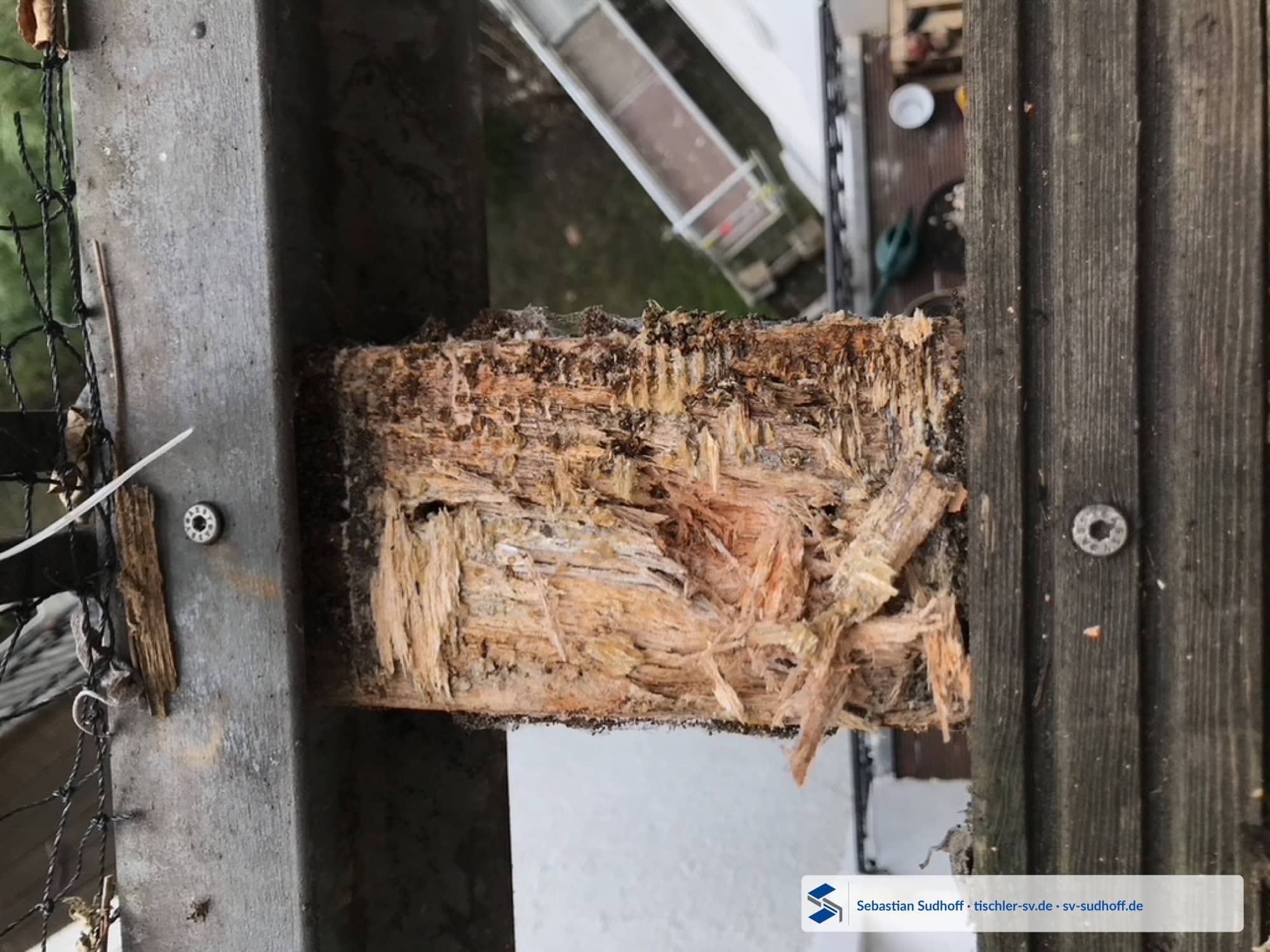

Die Balkenköpfe hatten ihr festes Holzgefüge weitgehend verloren

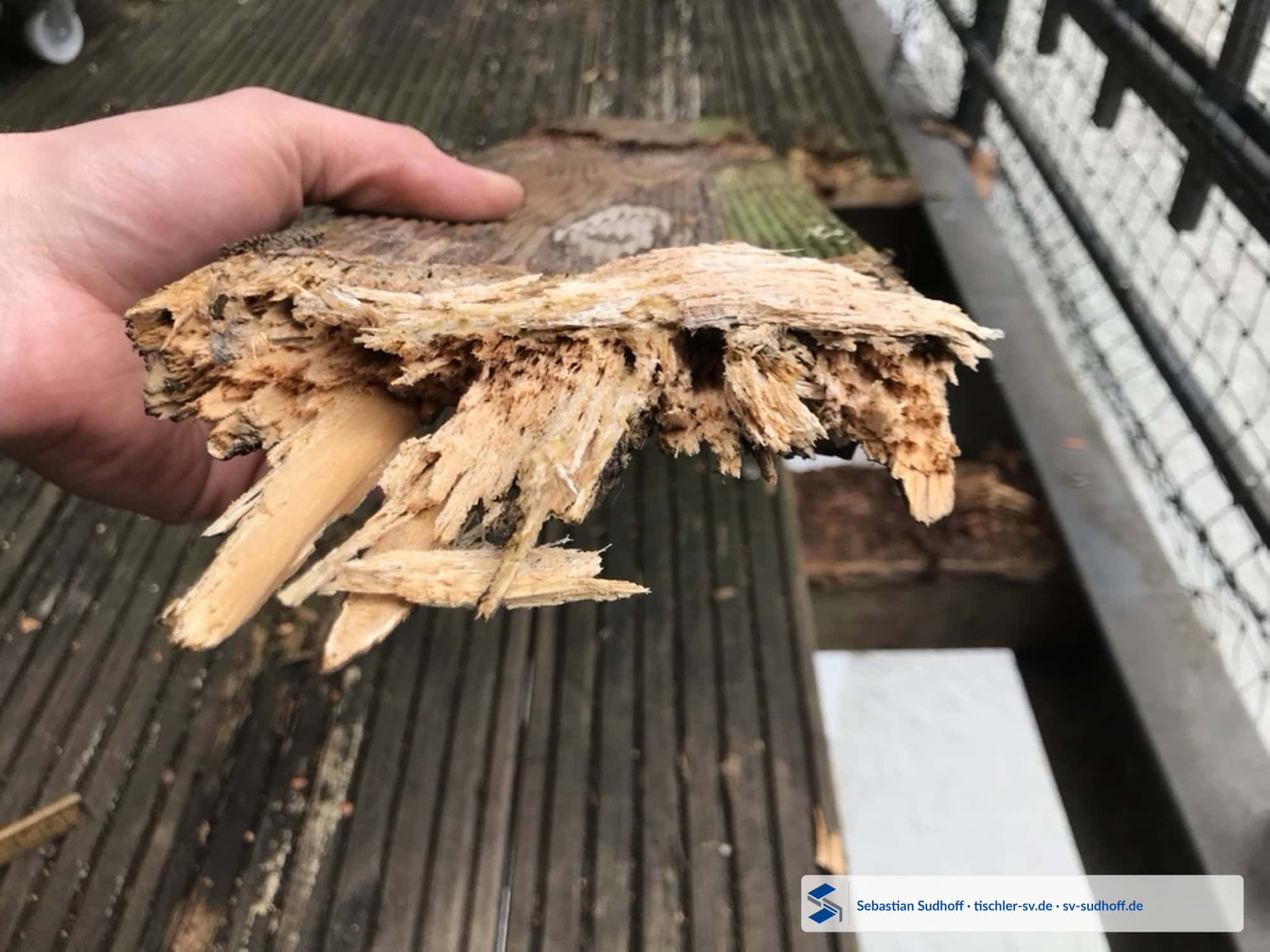

An mehreren geöffneten Stellen war das Holz nicht lediglich oberflächlich verfärbt oder angerissen. Die Querschnitte waren faserig zersetzt, ließen sich mit geringem Kraftaufwand aufbrechen und boten Schrauben keinen verlässlichen Halt mehr.
Die einfache orientierende Prüfung mit einem Schraubendreher dokumentierte den fehlenden Widerstand des Holzes. Ausgebrochene Bestandteile und frontale Ansichten der Balkenenden zeigten, dass der Materialverlust weit in die Querschnitte hineinreichte.
Verfärbung, Fäulnis und Tragfähigkeit sind zu unterscheiden
Dunkles oder vergrautes Holz ist nicht automatisch statisch unbrauchbar. Hier kamen jedoch deutlicher Substanzverlust, faseriger Zerfall, fehlender Werkzeugwiderstand und nicht mehr haltende Befestigungen zusammen. Das ging erheblich über eine rein optische Bewitterung hinaus.
3 · Querschnitte und Unterlagen
90 × 90 mm starke Zaunpfosten dienten als tragende Unterkonstruktion
Messungen in zwei Richtungen dokumentierten Querschnitte von ungefähr 90 × 90 mm. Bei den verwendeten Bauteilen handelte es sich ihrer ursprünglichen Produktbestimmung nach um Zaunpfosten.
Die übergebenen statischen Unterlagen sahen für die tragenden Holzbauteile größere Abmessungen sowie eine besondere Holz- beziehungsweise Sortiergüte vor. Entscheidend war deshalb nicht die Bezeichnung „Zaunpfosten“ allein, sondern die Abweichung zwischen der vorgefundenen Ausführung und den für die Konstruktion zugrunde gelegten Bauteileigenschaften.
Abmessung allein genügt nicht
Bei einem tragenden Holzbauteil sind Querschnitt, Holzart, Festigkeits- beziehungsweise Sortierklasse, Spannweite, Auflagerung, Verbindungsmittel und tatsächliche Beanspruchung gemeinsam zu betrachten. Ein gemessener Querschnitt ersetzt deshalb keine statische Bewertung.
4 · Konstruktiver Nässeschutz

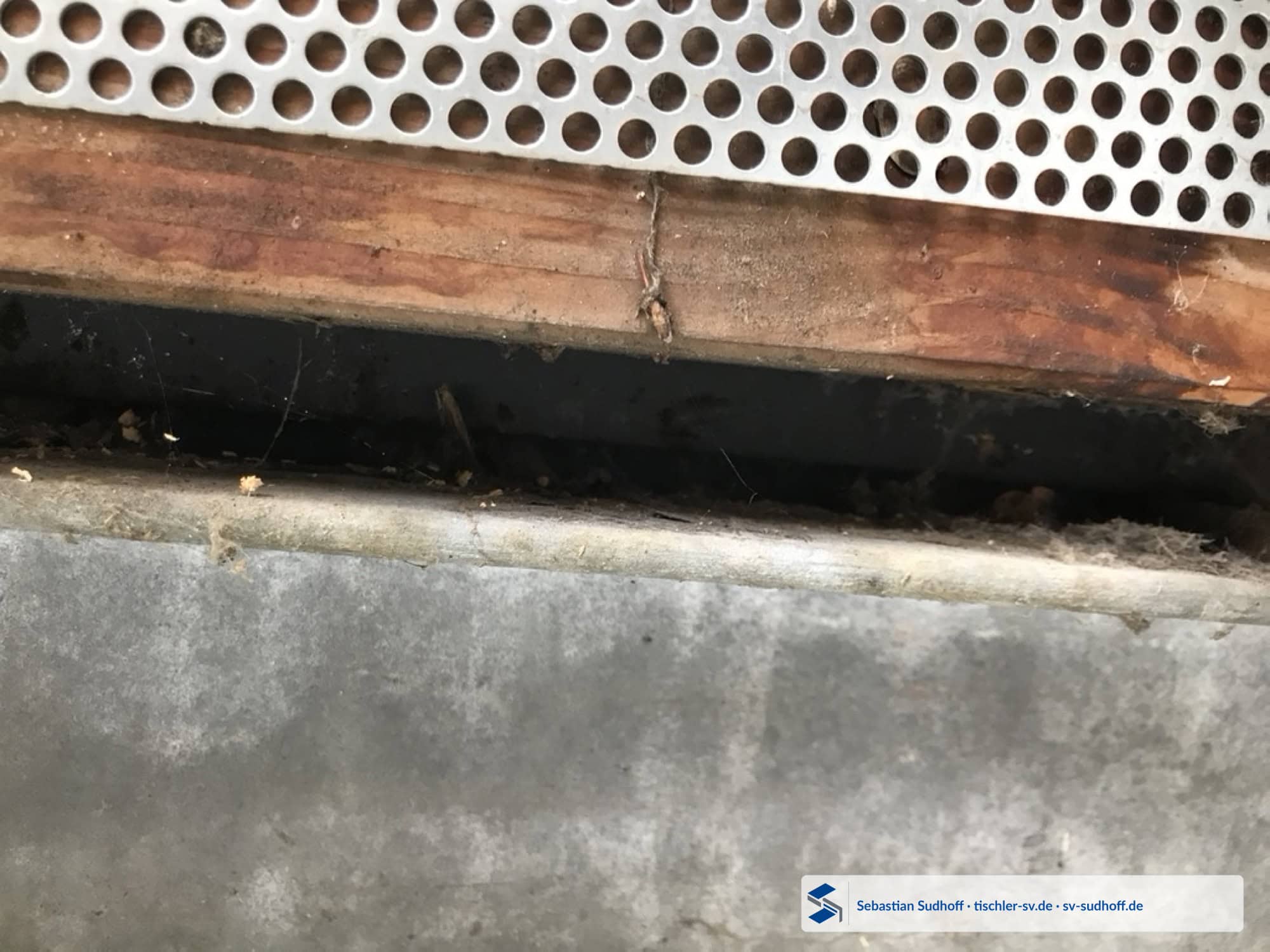

Kontaktflächen und Anschlusszonen wirkten als Feuchtefallen
Die stärksten Schäden lagen an Balkenenden und im Übergang zu Stahlprofilen. Dort bestanden enge Kontaktflächen und konstruktive Vertiefungen, in denen Wasser nur eingeschränkt ablaufen und das Holz nur langsam austrocknen konnte.
Eine konsequente wasserableitende Ausbildung mit geschützten Oberseiten, wirksamen Abständen, Tropfkanten beziehungsweise freien Ablaufwegen war in diesen Bereichen nicht nachvollziehbar. Bei der exponierten Lage und der erheblichen Schlagregenbeanspruchung erhöhte dies die Dauer der Holzfeuchte.
5 · Befestigung und Lastübertragung
Der vorhandene Holzaufbau war nicht entsprechend der statischen Darstellung angeschlossen
Die Unterlagen zeigten eine direkte Auflagerung und Befestigung der hölzernen Nebenträger am Stahltragwerk. Im Bestand befand sich dagegen unter anderem eine zusätzliche, etwa 100 mm hohe Holzleiste mit einzelnen Unterlegplättchen zwischen den Bauteilen.
Damit wurden vertikale Höhenunterschiede ausgeglichen. Eine der statischen Darstellung entsprechende direkte Verbindung zur Übertragung von Zug- und Schubbeanspruchungen war in diesem Aufbau jedoch nicht erkennbar.
Auch die dokumentierten Schrauben und Bohrungen wichen von der vorgesehenen Verbindung ab. Vorhanden waren kleinere Schrauben beziehungsweise Bohrungen; dargestellt war eine Verbindung mit 10-mm-Holzschrauben und entsprechend dimensionierten Bohrungen im Stahlprofil.
Zwei Prüfaufgaben, die nicht vermischt werden dürfen
Der Tischler kann Holzbauteile, Querschnitte, Holzschutzdetails und ausgeführte Verbindungen dokumentieren. Ob das verbleibende Stahltragwerk und seine Verankerung die vorgesehenen Lasten sicher aufnehmen, ist auf Grundlage aktueller Randbedingungen durch Tragwerksplanung und gegebenenfalls Metallbau zu klären.
6 · Schadensausdehnung

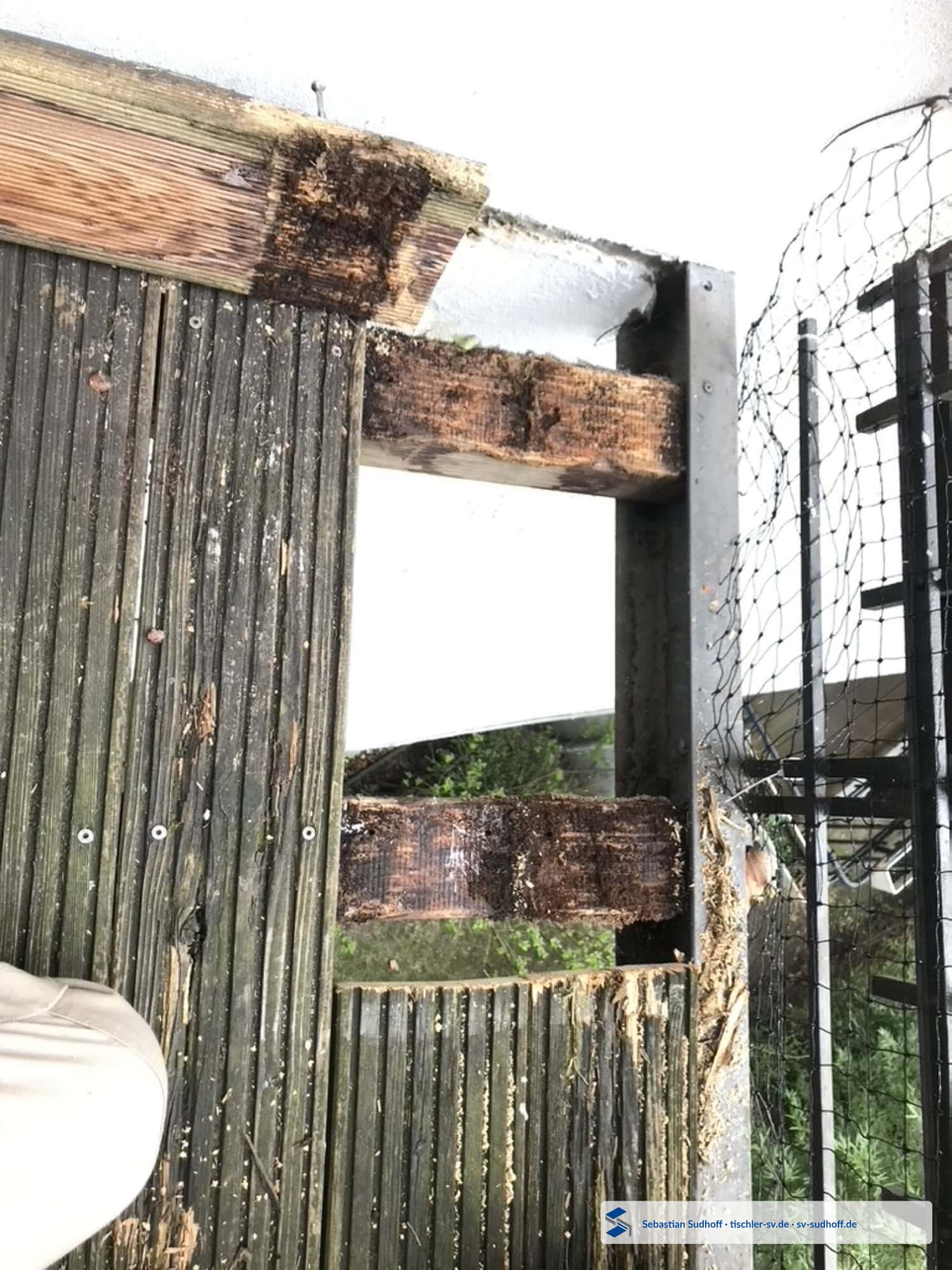

Die Zerstörung setzte sich über mehrere Bauteile und in Längsrichtung fort

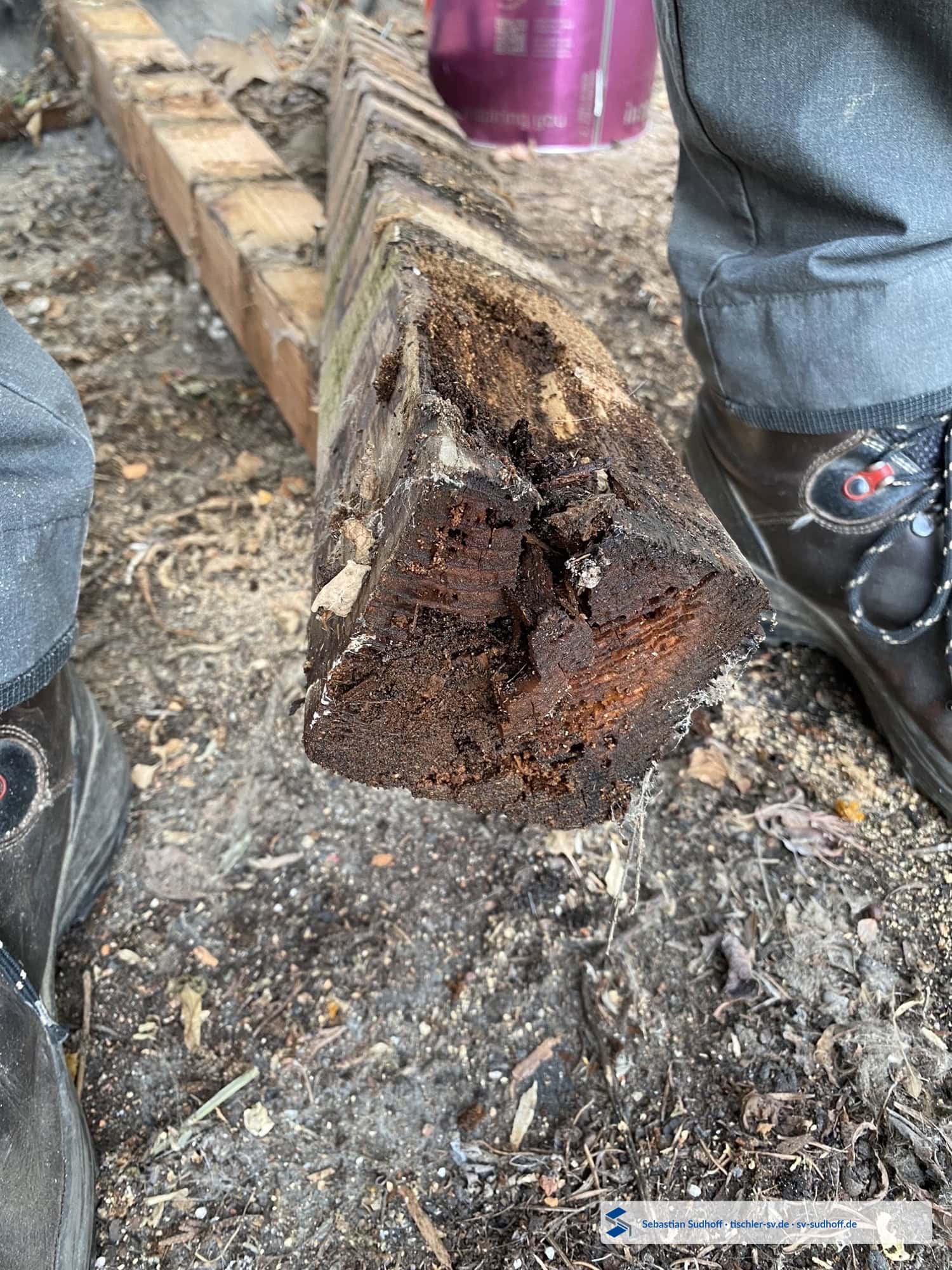

Weiteres Freilegen bestätigte, dass die Schädigung nicht auf eine einzelne Stirnfläche begrenzt war. Mehrere Balken zeigten dunkle, faserig abgebaute Bereiche, Materialverlust und tief in den Querschnitt reichende Zerstörung.
Der Längsverlauf eines geöffneten Balkens machte deutlich, dass ein bloßes Kürzen einzelner Enden keine belastbare Instandsetzungsstrategie ergeben hätte. Vor einer neuen Beplankung musste der Umfang der geschädigten und konstruktiv ungeeigneten Bestandsteile vollständig geklärt werden.
7 · Fachliche Bewertung
Douglasie war nicht die alleinige Ursache des Schadens
Die vorhandene Unterkonstruktion war nach den Projektangaben aus Douglasie hergestellt worden. Daraus folgt nicht, dass Douglasie für jede Terrassenkonstruktion grundsätzlich ungeeignet wäre. Holzart und natürliche Dauerhaftigkeit können die Widerstandsfähigkeit beeinflussen, ersetzen aber keinen konstruktiven Nässeschutz.
Bei einer hoch gelegenen, exponierten Konstruktion müssen Bauteilform, Querschnitt, Holzqualität, Gefälle, Abdeckungen, Fugen, Auflager und Ablaufwege zusammenpassen. Bleibt Holz in engen Anschlusszonen wiederholt oder über längere Zeit feucht, können auch grundsätzlich im Außenbereich verwendete Holzarten vorzeitig geschädigt werden.
Was festgestellt werden konnte – und was getrennt zu prüfen war
- Festgestellt: Mehrere Balkenköpfe waren tiefgreifend verfault und teilweise ohne tragfähigen Restquerschnitt.
- Festgestellt: Die verwendeten Holzquerschnitte maßen ungefähr 90 × 90 mm.
- Festgestellt: Wasserableitende und trocknungsfördernde Details waren in maßgebenden Anschlusszonen nicht ausreichend erkennbar.
- Festgestellt: Befestigung, Höhenausgleich und Querschnittsausführung wichen von der übergebenen statischen Darstellung ab.
- Zu klären: Tragfähigkeit und erforderliche Ertüchtigung der verbleibenden Stahlkonstruktion.
- Nicht abgeleitet: Eine pauschale Untauglichkeit der Holzart Douglasie.
8 · Konsequenz für die Instandsetzung
Ein neuer Dielenbelag hätte das Grundproblem nicht gelöst
Ein Austausch der sichtbaren Dielen oder einzelner Balken hätte weder die abweichende Lastübertragung noch die ungünstige Wasserführung beseitigt. Die vorhandenen Holzanteile mussten zunächst vollständig zugänglich gemacht und die tragende Stahlkonstruktion fachlich neu bewertet werden.
Erst auf einer geklärten statischen Grundlage lässt sich eine neue hölzerne Konstruktion mit geeigneten Querschnitten, planmäßigen Befestigungen und konsequentem Nässeschutz herstellen. Aufgrund der großen Höhe waren außerdem sichere Zugangs- und Schutzmaßnahmen für die Arbeiten erforderlich.
Sicherheitsrelevanter Befund
Zum Zeitpunkt der Untersuchung boten mehrere Balkenköpfe und Befestigungen keine verlässliche Trag- beziehungsweise Haltewirkung mehr. Die Nutzung der Terrasse und auch der darunterliegenden Zone wurde deshalb bis zur technischen Klärung und Sicherung ausgesetzt. Diese Bewertung bezog sich auf den damaligen konkreten Zustand und lässt sich nicht aus der Ferne auf andere Terrassen übertragen.
Was dieser Praxisfall zeigt
Vier Erkenntnisse für erhöhte Holzterrassen und Balkone
1. Die Oberfläche zeigt nicht den Zustand der Unterkonstruktion
Erhebliche Schäden können unter noch zusammenhängenden Dielen verborgen bleiben und erst durch gezielte Öffnungen sichtbar werden.
2. Wasser muss konstruktiv beherrscht werden
Abdeckungen, Gefälle, Abstand, Ablaufwege und Austrocknung sind für die Dauerhaftigkeit wichtiger als eine pauschale Materialzuschreibung.
3. Tragende Bauteile müssen zu den Unterlagen passen
Querschnitt, Holzqualität, Befestigung und Lastübertragung dürfen nicht losgelöst von der zugrunde liegenden Tragwerksplanung verändert werden.
4. Eine Erneuerung braucht eine geklärte Schnittstelle
Neue Holzbalken können nur dauerhaft funktionieren, wenn Stahlbau, Abdichtung, Höhenlage und Holzschutz gemeinsam geplant sind.
Orientierung
Was bei einer verfaulten Terrassen-Unterkonstruktion geprüft werden sollte
- Dielen nicht nur oberflächlich betrachten, sondern kritische Auflager- und Randbereiche zugänglich machen.
- Schadensausdehnung an mehreren Referenzstellen prüfen und fotografisch dokumentieren.
- Holzzerstörung von bloßer Vergrauung, Verschmutzung oder oberflächlicher Rissbildung unterscheiden.
- Gefälle, Abdeckungen, Kontaktflächen, Ablaufwege und Belüftung gemeinsam beurteilen.
- Querschnitte, Holzqualität und Befestigung mit Zeichnungen und statischen Unterlagen abgleichen.
- Stahlanschlüsse, Verankerungen und Korrosionsschutz durch die zuständigen Fachplaner beziehungsweise Gewerke prüfen lassen.
- Vor einer Teilsanierung klären, ob angrenzende Bauteile dieselbe konstruktive Schwachstelle besitzen.
- Bei erhöhter Lage Arbeits-, Absturz- und Verkehrssicherung von Beginn an berücksichtigen.
Häufige Fragen
Terrassen-Unterkonstruktion verfault: Fragen zur Einordnung
Warum verfault eine Terrassen-Unterkonstruktion?
Holzzerstörung entsteht regelmäßig dort, wo das Holz wiederholt oder lange feucht bleibt. Ursachen können fehlendes Gefälle, Wasserfallen, enge Kontaktflächen, ungeschützte Oberseiten, zu geringe Abstände oder eine unzureichende Austrocknung sein. Die konkrete Ursache muss am Aufbau geprüft werden.
Ist Douglasie für eine Terrassen-Unterkonstruktion ungeeignet?
Nein, eine pauschale Aussage ist nicht möglich. Die Eignung hängt von Beanspruchung, Holzqualität, Dimensionierung und vor allem von der konstruktiven Ausbildung ab. Auch widerstandsfähigeres Holz darf nicht dauerhaft in schlecht entwässerten Anschlusszonen feucht gehalten werden.
Kann man nur einzelne verfaulte Balkenköpfe austauschen?
Das hängt von Schadensausdehnung, Verbindung, Spannweite und statischem System ab. Sind mehrere Bauteile betroffen oder bestehen gemeinsame Fehler bei Wasserführung und Lastübertragung, reicht ein örtlicher Austausch regelmäßig nicht aus.
Woran erkennt man, ob das Holz noch tragfähig ist?
Die Farbe allein genügt nicht. Zu prüfen sind unter anderem Festigkeit des Holzgefüges, Querschnittsverlust, Eindringwiderstand, Zustand der Verbindungsmittel und die Tiefe der Schädigung. Bei tragenden Konstruktionen kann zusätzlich eine statische Bewertung erforderlich sein.
Warum müssen Statiker, Metallbauer und Holzhandwerker zusammenarbeiten?
Die Gewerke bearbeiten unterschiedliche Teile desselben Last- und Feuchtesystems. Tragwerksplanung klärt Lasten und Verbindungen, Metallbau Stahlprofile und Anschlüsse, der Holzbau beziehungsweise Tischler Holzquerschnitte, Befestigungen und konstruktiven Nässeschutz.
Fazit
Die verfaulte Unterkonstruktion war Folge eines nicht dauerhaft funktionierenden Gesamtdetails
Der Praxisfall zeigt eine rund 15 Jahre alte Holzterrasse, bei der mehrere Balkenköpfe im Anschluss an die Stahlkonstruktion weitgehend zerstört waren. Die Schädigung blieb unter dem Dielenbelag lange verborgen und wurde erst durch gezielte Öffnungen in ihrer Tragweite sichtbar.
Die vorgefundenen 90 × 90-mm-Querschnitte, zusätzliche lose Höhenausgleichsteile, kleinere Befestigungen und fehlende direkte Lastübertragung wichen von den zugrunde gelegten Unterlagen ab. Gleichzeitig förderten enge Kontaktzonen und fehlende eindeutige Wasserableitung eine lang anhaltende Feuchtebeanspruchung.
Entscheidend war deshalb nicht die vereinfachte Frage, ob Douglasie „gut“ oder „schlecht“ ist. Entscheidend war die Verbindung aus Werkstoff, Querschnitt, Holzqualität, Tragwerk, Befestigung, Wasserführung und Austrocknung. Erst wenn diese Schnittstellen gemeinsam geklärt sind, kann eine neue Konstruktion dauerhaft funktionieren.
Autor dieses Praxisberichts
Sebastian Sudhoff
Tischlermeister und öffentlich bestellter und vereidigter Sachverständiger für das Tischlerhandwerk
Die fachliche Einordnung auf Tischler-SV verbindet praktische Erfahrung aus Tischlerhandwerk, Fertigung und Montage mit der Untersuchung und Bewertung tatsächlicher Schäden und Ausführungen.
Praxisberichte zeigen eigene Feststellungen und Bilddokumentationen. Dabei wird bewusst zwischen sichtbarem Befund, möglicher Ursache und abschließender Bewertung unterschieden.
