Praxisbericht · Baustelle · Fotodokumentation · Ausbau
Fotos sind das externe Gedächtnis der Baustelle
Warum Bilder vor Ausbau, Verkleidung und Folgearbeiten später entscheidend sein können: Was heute offen sichtbar und selbstverständlich erscheint, kann morgen vollständig hinter Putz, Folien, Verkleidungen oder einem montierten Bauteil verschwunden sein.
Ein paar gezielte Fotos kosten heute praktisch nichts. Sie können aber Jahre später zeigen, wie ein Anschluss aufgebaut war, wo eine Leitung verlief, wie eine Treppe gelagert wurde oder in welchem Zustand ein Fußboden vor Beginn weiterer Arbeiten tatsächlich war.
Befestigungen, Leitungen, Unterfütterungen und Anschlussaufbauten festhalten.
Dokumentieren, wie Bauteile ursprünglich saßen, bevor Schrauben und Teile verschwinden.
Ausgangszustände von Böden, Wänden und angrenzenden Bauteilen sichern.
Fotos helfen Bauherren, Handwerkern und Sachverständigen beim Rekonstruieren.
Ein Satz, der hängen geblieben ist
„Sobald die Wände verputzt sind, hast du alles vergessen“
Auf einer Baustelle gibt es viele Dinge, die im jeweiligen Moment vollkommen selbstverständlich erscheinen.
Man weiß, wo ein Kabel verläuft. Man sieht, wie ein Fenster befestigt wurde. Die Unterfütterung einer Treppe liegt offen. Hinter einer Verkleidung ist erkennbar, welcher Stein verbaut wurde. Ein Monteur weiß genau, welches Bauteil er gerade ausgebaut hat und wie es vorher befestigt war.
Einige Wochen später ist die Wand verputzt, das Fenster innen und außen angeschlossen, die Treppenwange montiert oder der Fußboden wieder geschlossen.
Und plötzlich weiß es niemand mehr ganz genau.
Je länger ich im Handwerk und als Sachverständiger arbeite – und je mehr ich auch bei eigener Sanierung erlebt habe –, desto richtiger finde ich diesen Satz.
Fotos sind auf einer Baustelle deshalb nicht nur Erinnerungsbilder und auch nicht ausschließlich eine Absicherung für den Fall eines späteren Streits.
Sie sind ein externes Gedächtnis der Baustelle
Ein Foto muss sich Monate oder Jahre später nicht daran erinnern, wo etwas verlief, wie ein Anschluss aussah oder welches Detail damals noch sichtbar war. Es zeigt den Zustand, solange er noch vorhanden war.
Verdeckte Konstruktionen
Was heute offensichtlich ist, kann morgen vollständig verschwunden sein
Während einer Montage wirkt vieles so eindeutig, dass niemand auf die Idee kommt, es besonders zu dokumentieren.
Bei einem Fensterelement ist beispielsweise noch zu erkennen, an welchen Stellen es befestigt wurde, wie der untere Bereich unterfüttert ist, wo Lasten abgetragen werden, welche Anschlussmaterialien verwendet wurden oder wie der Übergang zum angrenzenden Baukörper ausgebildet ist.
Bei größeren Elementen kann außerdem gerade die obere Befestigung interessant sein – etwa oberhalb eines Rollladenkastens oder in Bereichen, die nach dem weiteren Ausbau vollständig verdeckt werden.
Dann werden innere und äußere Anschlussbänder verklebt, Fensterbänke eingebaut, Anschlussprofile montiert und die Laibungen verputzt.
Danach sieht man davon fast nichts mehr.
Später prüfen kann aufwendig werden
Fehlen Bilder und muss ein verdeckter Anschluss später doch untersucht werden, ist eine Klärung teilweise nur noch durch erneutes Öffnen möglich – mit entsprechendem Aufwand und unter Umständen zusätzlichem Schaden an bereits fertiggestellten Oberflächen.
Das bedeutet nicht, dass jede Fensterinstallation vollständig fotografisch dokumentiert werden muss. Einige ordentliche Bilder im richtigen Moment können aber später Fragen beantworten, die ansonsten kaum noch zu klären wären. Besonders wertvoll sind dabei Aufnahmen unmittelbar vor Estrich-, Putz-, Verkleidungs- oder Abdichtungsarbeiten, weil genau dann tragende, befestigende und abdichtende Details noch offen sichtbar sein können.
Beispiel Treppe
Hinter einer montierten Wange verschwindet eine ganze Reihe technischer Informationen
Ähnlich ist es bei Treppen.
Bevor eine Treppenwange montiert oder ein Anschluss verkleidet wird, kann sichtbar sein, welcher Wandbaustoff vorhanden ist, wo Leitungen verlaufen, wie Befestigungen ausgeführt werden und wie Lasten in den Fußboden beziehungsweise angrenzende Bauteile eingeleitet werden.
Auch die Ausbildung von Auflagern, Unterfütterungen oder Lagern kann in diesem Moment noch offen erkennbar sein.
Vielleicht befindet sich an einer Stelle sogar etwas, mit dem niemand gerechnet hat – beispielsweise eine Leitung oder eine Wandheizung hinter einem Bereich, an dem später befestigt werden soll.
Nach Fertigstellung sieht man eine Wand und eine Treppe.
Menschliches Gedächtnis
Erinnerung ist erstaunlich unzuverlässig
Im Moment der Ausführung glaubt fast jeder, sich später noch daran erinnern zu können.
„Das Kabel läuft genau dort.“
„Die Schraube saß ungefähr an dieser Stelle.“
„Unter der Treppe waren zwei Auflager.“
„Der Schaum sah so und so aus.“
Einige Monate später wird aus „genau dort“ sehr schnell „irgendwo in diesem Bereich“.
Das gilt für Bauherren genauso wie für Handwerker.
Wer täglich auf verschiedenen Baustellen arbeitet, sieht innerhalb weniger Monate Hunderte ähnliche Anschlüsse, Beschläge, Leitungsführungen und Befestigungen. Dass sich einzelne Details irgendwann miteinander vermischen, ist völlig normal.
Materialien später zuordnen
Fotos können manchmal auch zeigen, was verwendet wurde
Fotos können nicht nur zeigen, wo etwas eingebaut war, sondern manchmal auch Hinweise darauf geben, was verwendet wurde. Interessant wird das häufig erst dann, wenn später Fragen oder Probleme entstehen.
Ein Beispiel sind Montage- und PU-Schäume.
Je nach Produkt und Anwendung unterscheiden sich solche Materialien in Verarbeitung und technischen Eigenschaften. Bei einem bekannten Produkt können Farbe, Struktur, Kartusche, Etikett und Herstellerangaben später dabei helfen, den verwendeten Schaum noch einzuordnen.
Die Farbe allein reicht dafür selbstverständlich nicht immer aus. Wenn aber auf einem Bild beispielsweise Material, Verpackung oder Kartusche erkennbar sind und sich die Produktangaben des Herstellers nachvollziehen lassen, kann eine Aufnahme Informationen enthalten, die nach dem Überputzen vollständig verschwunden wären.
Dasselbe gilt für Befestigungsmittel, Anschlussbänder, Beschläge, Unterfütterungen oder andere verdeckte Materialien.
Nicht nur das fertige Detail fotografieren
Wenn ein Material später wichtig werden könnte, kann zusätzlich ein Bild von Verpackung, Produktkennzeichnung oder Kartusche sinnvoll sein. So bleibt neben dem eingebauten Zustand auch die mögliche Produktzuordnung erhalten.
Vor dem ersten Schraubendreher
Vor dem Ausbau fotografieren – nicht erst danach
Besonders wichtig wird die Dokumentation bei einem Ausbau.
Fenster werden demontiert, Treppen entfernt, Möbel, Küchen und Garderoben abgebaut, Fußböden geöffnet oder alte Konstruktionen zurückgebaut.
Im Moment des Ausbaus erscheint häufig alles logisch.
Man sieht, welches Teil wohin gehört. Man erkennt, wie etwas befestigt war. Man weiß noch, welche Leiste zuerst entfernt wurde und wo ein Abstand vorhanden war.
Zwei Tage später liegen mehrere Bauteile nebeneinander. Einige Schrauben wurden bereits entsorgt. Ein alter Beschlag liegt irgendwo in einer Kiste.
Und dann entsteht die Frage: „Wie war das vorher eigentlich genau montiert?“
Die einfache Bildfolge
Erst Übersicht, dann näher heran, dann Detail
Einer der häufigsten Fehler bei einer Dokumentation besteht darin, direkt mit dem Handy wenige Zentimeter vor das vermeintlich wichtige Detail zu gehen.
Dann hat man später ein gestochen scharfes Foto einer Schraube. Nur weiß niemand mehr, wo diese Schraube eigentlich saß.
Eine sehr einfache Methode verhindert genau dieses Problem.
Übersicht
Raum, Wand oder gesamtes Bauteil aufnehmen. Auch in drei Jahren sollte noch erkennbar sein, wo die Aufnahme entstanden ist.
Bereich
Näher an den betreffenden Anschluss, die Ecke oder den Bauteilbereich herangehen. Jetzt wird die Lage des Details eindeutig.
Einzelheit
Erst jetzt die Befestigung, Fuge, Unterfütterung oder Auffälligkeit nah aufnehmen. Bei Bedarf mit Zollstock oder Maßstab.
Raum → Bauteil → Anschluss → Detail
Mit dieser Reihenfolge lässt sich später rekonstruieren, wo die Detailaufnahme entstanden ist, ohne dass damals eine lange Beschreibung geschrieben werden musste.

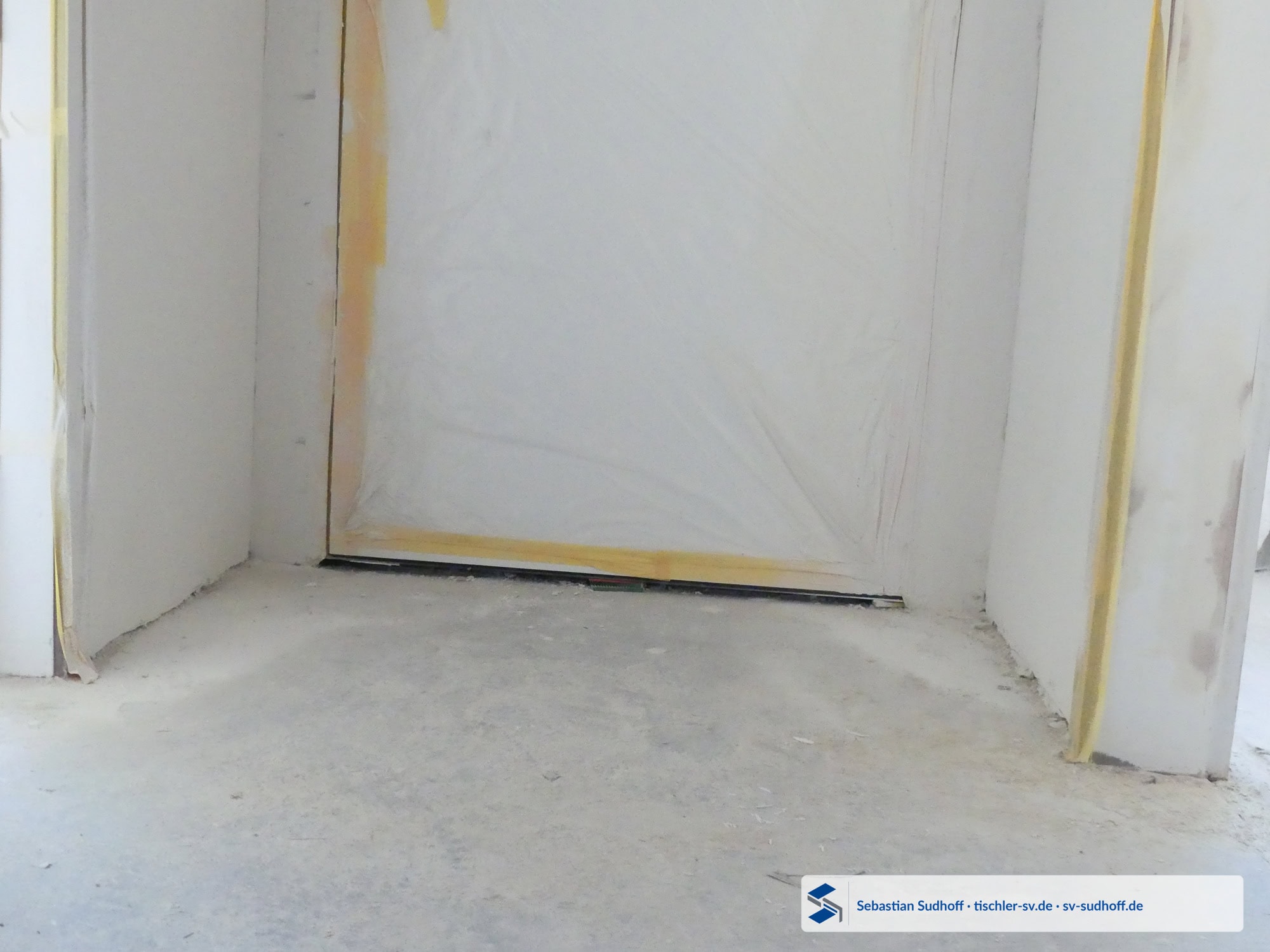

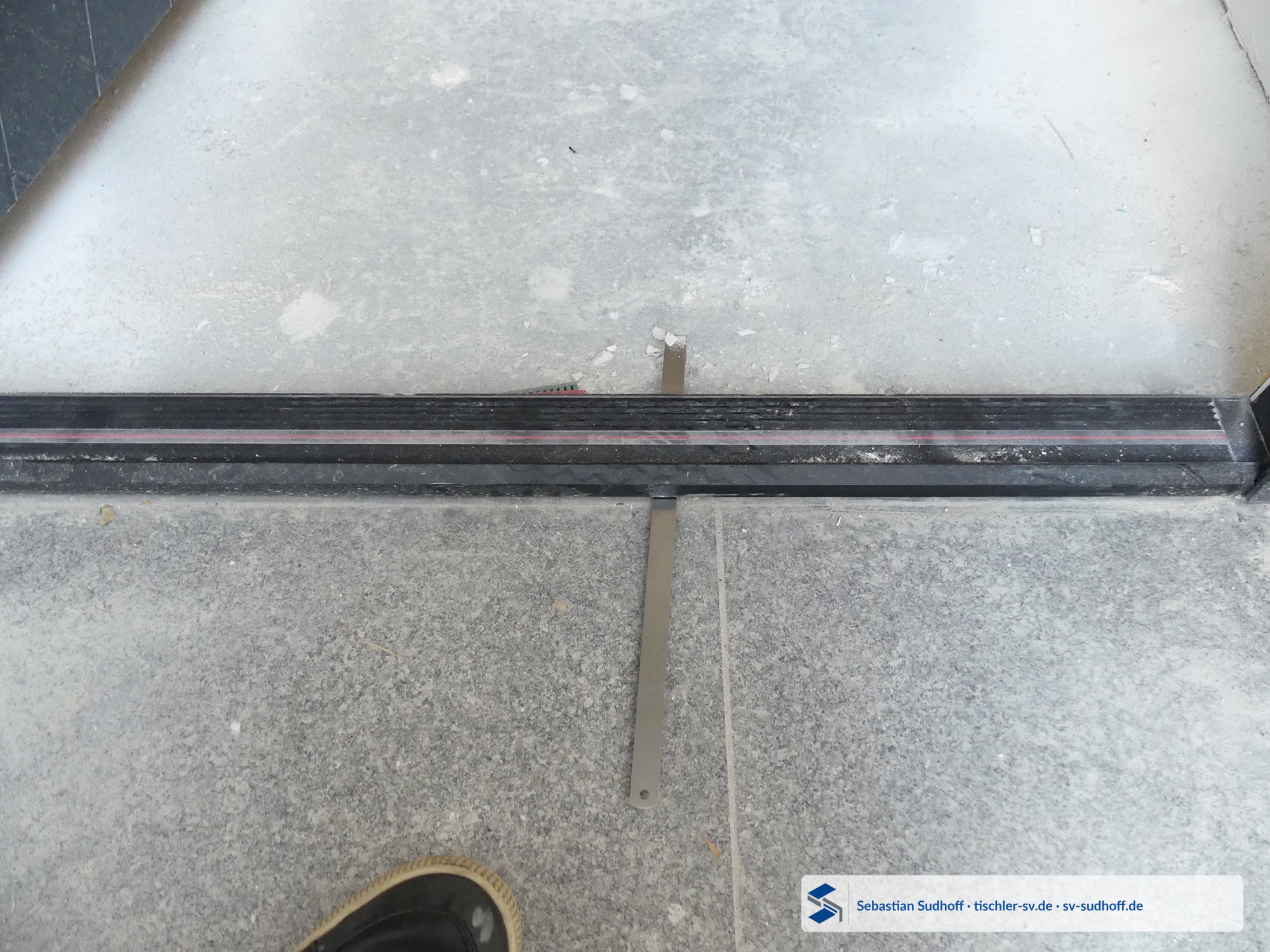

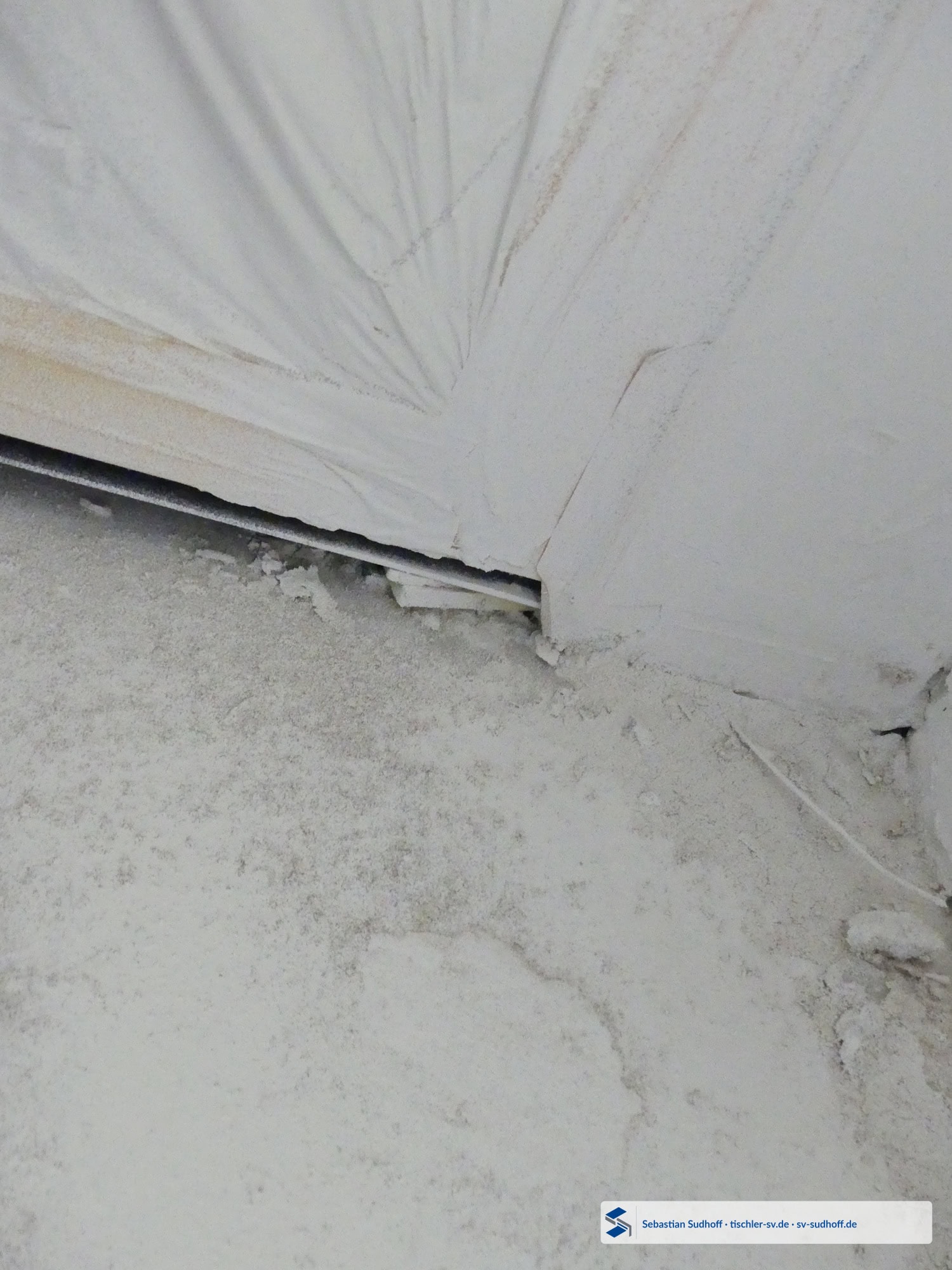

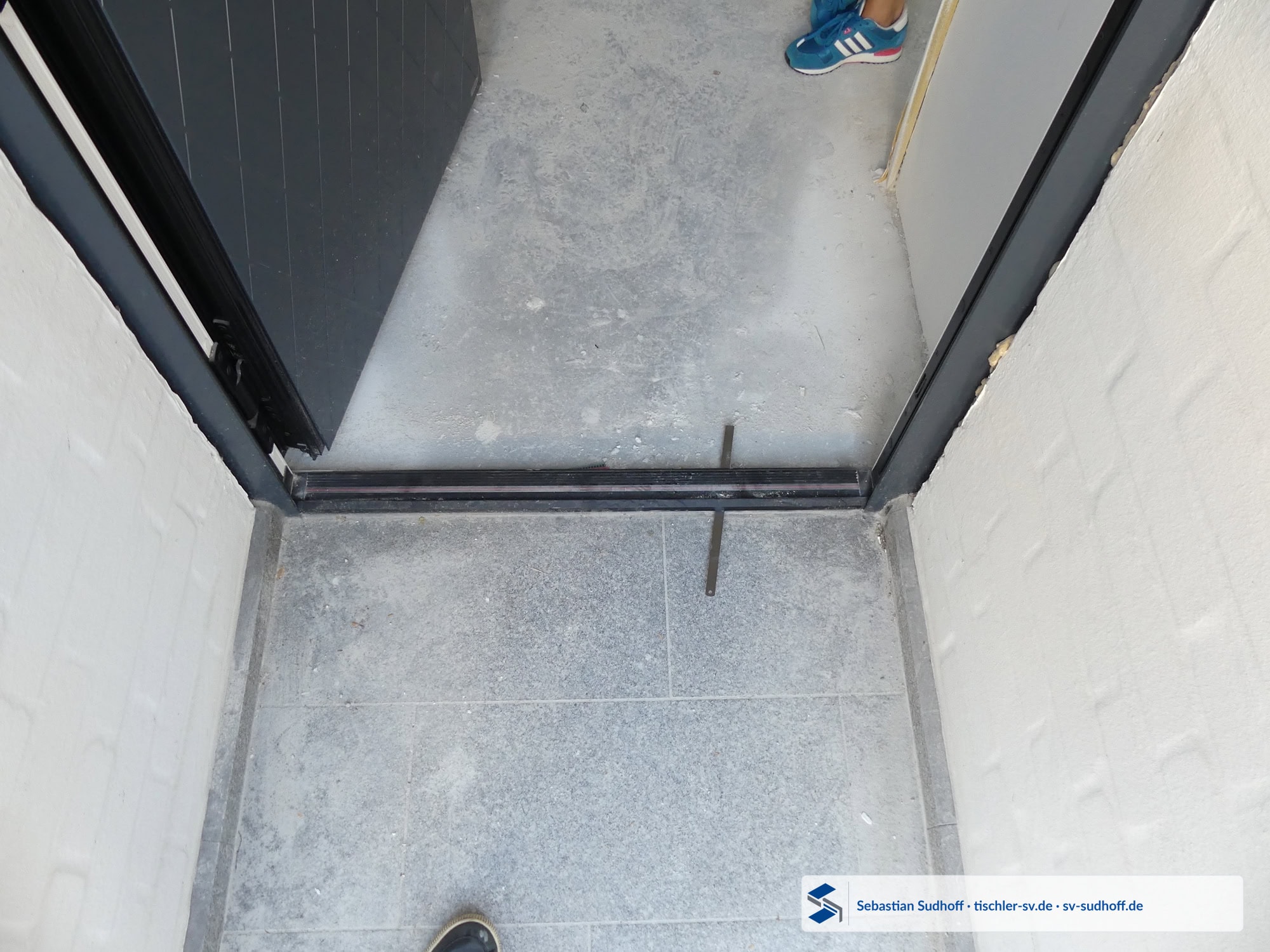

Die drei Aufnahmen stammen aus derselben Baustellensituation. Nach Estrich-, Boden- oder Verkleidungsarbeiten wären diese Bereiche nur noch mit erheblich größerem Aufwand wieder zugänglich. Die technische Einordnung dieses Beispiels wird im Praxisbericht zur Lastabtragung bei bodentiefen Fenstern und Haustüren vertieft.
Zufällige Bilder können entscheidend werden
Beim Fotografieren weiß man oft noch gar nicht, welches Detail später wichtig wird
Bei einer späteren Untersuchung bekomme ich manchmal Fotos zu sehen, die ursprünglich überhaupt nicht zur technischen Dokumentation aufgenommen wurden.
Ein Bauherr hat am Wochenende den Baufortschritt fotografiert. Im Hintergrund ist zufällig ein Fensteranschluss zu erkennen.
Auf einem anderen Bild liegt eine Leitung offen.
Ein Familienmitglied steht vor der neuen Treppe, und zufällig sieht man noch den Bereich hinter der später montierten Wange.
Plötzlich beantwortet genau dieses nebensächliche Bild eine Frage, über die später längere Zeit diskutiert wurde.
Video statt Einzelbild
Ein kurzes Baustellenvideo kann noch mehr Zusammenhang erhalten
Ich kenne Bauherren, die während eines größeren Umbaus praktisch jeden Abend einmal durch die Baustelle gegangen sind und ein kurzes Video aufgenommen haben.
Anfangs kann das etwas übertrieben wirken.
Im Nachhinein ist es aber eine erstaunlich gute Dokumentation.
Man sieht Räume, Wandflächen, Leitungsverläufe, geöffnete Konstruktionen, Fußbodenaufbauten und den jeweiligen Baufortschritt im Zusammenhang.
Gerade wenn ein Detail damals noch überhaupt nicht als wichtig erkannt wurde, kann es auf einem solchen Video zufällig sichtbar sein.
Speicherplatz ist heute kaum noch das Problem
Ein kurzes Video und einige Fotos kosten nur wenige Minuten und praktisch keinen relevanten Speicherplatz. Bei umfangreichen Umbauten kann daraus eine sehr hilfreiche zusätzliche Gedächtnisstütze entstehen.
Dokumentation in beide Richtungen
Bilder schützen nicht nur den Bauherrn
Baustellenfotos werden manchmal automatisch mit Misstrauen gegenüber dem Handwerker verbunden.
Das ist aus meiner Sicht die falsche Betrachtung.
Eine gute Dokumentation kann genauso den Handwerker schützen.
Ein typisches Beispiel sind vorhandene Fußböden.
Vor Beginn von Maler-, Putz-, Fliesen- oder Montagearbeiten wird ein Boden möglicherweise sorgfältig abgedeckt.
Trotzdem können feine Sand-, Zement- oder Putzpartikel unter ein Schutzvlies gelangen. Wird anschließend über die Fläche gelaufen, können diese Partikel unter der Abdeckung wie ein Schleifmittel wirken.
Später befinden sich Kratzer auf dem Boden.
Dann beginnt die Diskussion: „Die waren vorher nicht da.“ – „Doch, die waren schon vorhanden.“
Wenn niemand den Ausgangszustand dokumentiert hat, kann sich nach mehreren Wochen häufig keiner mehr sicher erinnern.
Vielleicht zeigen die Bilder, dass die Kratzer bereits vorhanden waren. Vielleicht zeigen sie aber auch einen zuvor einwandfreien Boden.
In beiden Fällen ist die Aufnahme wertvoll.
Digitale Baustellenakte
Im Handwerkeralltag ist Fotodokumentation längst normal
Viele Betriebe arbeiten heute ohnehin mit digitalen Baustellenakten oder Tagesberichten.
Montagetrupps dokumentieren beispielsweise morgens den Ausgangszustand, fotografieren wichtige Arbeitsschritte und halten am Ende des Tages den erreichten Stand fest.
Die Bilder werden dem jeweiligen Auftrag zugeordnet.
So entsteht mit der Zeit eine nachvollziehbare Dokumentation.
Auch gespeicherte Datums- und Zeitinformationen können dabei helfen, Abläufe später zeitlich einzuordnen. Sie sollten nicht als unfehlbarer Beweis verstanden werden, sind zusammen mit einer fortlaufenden Baustellenakte aber eine sehr hilfreiche Orientierung.
Der praktische Vorteil für den Betrieb
Wenn Wochen später eine Rückfrage kommt, muss nicht ausschließlich aus dem Gedächtnis rekonstruiert werden, was ein Montageteam an einem bestimmten Tag ausgeführt hat. Man kann nachsehen.
Ohne Misstrauen und ohne Störung
Den Handwerker dafür nicht bei der Arbeit verfolgen
Eine Baudokumentation muss nicht bedeuten, dass jemand den Monteuren permanent mit dem Handy über die Schulter schaut.
Das würde eher stören als helfen.
Wenn ein Bereich später verdeckt wird, kann man den Handwerker freundlich bitten:
Viele Handwerker werden damit überhaupt kein Problem haben.
Alternativ kann der Bauherr in einer Arbeitspause oder nach Feierabend einmal durch die Räume gehen und den aktuellen Zustand festhalten.
Nicht kontrollieren – dokumentieren
Es geht nicht darum, jede Handbewegung zu überwachen. Es geht darum, einen Zustand festzuhalten, solange er noch sichtbar ist.
Nicht nur Rohbau und Fenster
Auch bei Möbeln, Küchen und Einbauten kann die Dokumentation später helfen
Nicht nur klassische Baustellen profitieren davon.
Bei Einbaumöbeln, Garderoben, Küchen oder größeren Möbelkonstruktionen können Fotos vor der Demontage später ebenfalls sehr hilfreich sein.
- Wo saßen Passleisten?
- Wie groß war ein Abstand zur Wand?
- Wie verlief eine Blende?
- Wo war ein Schrank befestigt?
- Welche Kabel oder Anschlüsse befanden sich dahinter?
- Wie war eine Sockelkonstruktion aufgebaut?
Solche Details wirken beim Ausbau banal.
Beim späteren Wiederaufbau oder bei einer technischen Bewertung können sie plötzlich entscheidend sein.
Originale erhalten
Wichtige Originalbilder nicht überschreiben
Wenn eine Aufnahme später für die Dokumentation eines technischen Zustands wichtig sein könnte, würde ich das Originalbild aufbewahren.
Für E-Mails oder Markierungen kann problemlos eine Kopie erstellt werden, in die Pfeile, Kreise oder Kommentare eingefügt werden.
Das ursprüngliche Bild sollte aber unverändert erhalten bleiben.
Nicht weil jedes Baustellenfoto irgendwann vor Gericht landen würde.
Sondern weil damit eine unveränderte Ausgangsaufnahme vorhanden bleibt, auf die bei Bedarf zurückgegriffen werden kann.
Ordnung statt Bilderfriedhof
Fotos müssen später auch wiedergefunden werden
Bei größeren Baustellen entsteht schnell ein anderes Problem.
Nach einigen Monaten liegen auf dem Handy 2.000 Bilder.
Dann weiß man zwar, dass die gesuchte Stelle irgendwann fotografiert wurde – findet sie aber nicht mehr.
Schon eine sehr einfache Ordnung hilft.
Beispielsweise ein Ordner für die Baustelle und darunter Bilder nach Datum oder Raum.
Auch hier muss keine perfekte Dokumentationssoftware aufgebaut werden. Etwas Struktur reicht meistens völlig.
Die Grenze der Fotodokumentation
Fotos ersetzen keine technische Untersuchung
Bei aller Begeisterung für Dokumentation sollte die Grenze klar bleiben.
Ein Foto zeigt immer nur einen bestimmten Ausschnitt, eine bestimmte Perspektive und einen bestimmten Zeitpunkt.
Man kann auf einem Bild nicht fühlen, wie fest eine Verbindung ist. Man kann ein Bauteil nicht bedienen. Nicht jede Materialeigenschaft lässt sich visuell erkennen.
Und aus einem zweidimensionalen Bild kann nicht jede technische Ursache sicher bestimmt werden.
Dokumentation ist nicht dasselbe wie Begutachtung
Fotos können eine spätere Einordnung erheblich verbessern. Sie ersetzen aber keine Prüfung am Bauteil, wenn Funktion, Stabilität, Feuchtigkeit, Belastung oder verdeckte Zusammenhänge untersucht werden müssen.
Sie können aber dafür sorgen, dass eine spätere Untersuchung überhaupt noch auf Informationen zurückgreifen kann, die ansonsten verloren wären.
Aus Sachverständigensicht
Die erste Frage ist erstaunlich oft dieselbe
Wenn ein Anschluss bereits geschlossen, ein Bauteil ausgetauscht oder eine Konstruktion nachgebessert wurde, kommt bei der späteren Untersuchung irgendwann fast zwangsläufig die Frage:
Manchmal lautet die Antwort nein.
Dann kann nur noch das beurteilt werden, was heute vorhanden ist.
Manchmal öffnet der Bauherr aber sein Handy und sagt: „Ich habe damals einfach ein paar Bilder gemacht.“
Und plötzlich sieht man die Befestigung.
Den offenen Anschluss.
Die Unterfütterung.
Den Zustand des Bodens.
Die Wand hinter der Treppe.
Oder ein anderes Detail, von dem bei der Aufnahme noch niemand wusste, dass es Monate später wichtig sein würde.
Was dieser Praxisbericht zeigt
Vier einfache Grundsätze für die Baustellendokumentation
1. Vor dem Verdecken fotografieren
Was hinter Putz, Folie, Verkleidung oder einem Bauteil verschwindet, lässt sich später oft nur mit erheblichem Aufwand wieder sichtbar machen.
2. Vor dem Ausbau den Ausgangszustand festhalten
Nach der Demontage verschwinden Zuordnung, Reihenfolge und ursprüngliche Befestigung schneller aus dem Gedächtnis, als man erwartet.
3. Übersicht vor Detail
Erst Raum und Bauteil zeigen, dann näher herangehen. Ein Detailfoto ohne räumlichen Zusammenhang kann später wertlos sein.
4. Dokumentation hilft beiden Seiten
Gute Bilder können Ansprüche stützen – oder ebenso zeigen, dass eine behauptete Beschädigung bereits vor Beginn der Arbeiten vorhanden war.
Fazit
Das günstigste Gedächtnis einer Baustelle
Eine gute Fotodokumentation muss weder aufwendig noch professionell sein.
Ein paar Sekunden reichen häufig.
Erst die Übersicht. Dann näher an das Bauteil. Dann das Detail.
Bei Bedarf ein Maßstab.
Vor dem Verdecken noch einmal fotografieren. Vor dem Ausbau ebenso.
Und wenn sich ein Bau über längere Zeit zieht, gelegentlich ein kurzes Übersichtsvideo.
Das kostet heute praktisch keinen Speicherplatz und nur wenige Minuten Zeit.
Der Wert kann später dagegen erheblich sein.
Für den Bauherrn.
Für den Handwerker.
Und manchmal auch für den Sachverständigen, der Monate oder Jahre später nachvollziehen soll, wie ein Bauteil ursprünglich ausgesehen hat.
Autor dieses Praxisberichts
Sebastian Sudhoff
Tischlermeister und öffentlich bestellter und vereidigter Sachverständiger für das Tischlerhandwerk
Die Einordnung verbindet praktische Erfahrung aus Tischlerei, Montage und eigener Sanierung mit der Sachverständigenpraxis, in der bereits verdeckte, nachgebesserte oder ausgebaute Bauteile häufig nachträglich beurteilt werden sollen.
Gerade dann zeigt sich, welchen Wert eine einfache und nachvollziehbare Fotodokumentation haben kann – auch wenn zum Zeitpunkt der Aufnahme noch gar nicht bekannt war, welche Einzelheit später einmal wichtig wird.
