Lastabtragung bei bodentiefen Fenstern und Haustüren
Bodentiefe Fenster, Fenstertüren und Haustüren bringen erhebliche Lasten mit. Diese Lasten müssen dauerhaft und kontrolliert in den Baukörper eingeleitet werden. Genau hier spielt die Unterfütterung von Rahmen und Schwellen eine entscheidende Rolle.
Montageschaum, Abdichtung und Befestigung erfüllen andere Aufgaben. Ein Anschluss kann optisch sauber aussehen und trotzdem bei der Lastabtragung Schwächen aufweisen.
Große Elemente und Verglasungen bringen erhebliche dauerhafte Lasten mit.
Gerade bei Haustüren und bodentiefen Elementen ist der untere Anschluss besonders sensibel.
Sie muss an den richtigen Stellen tragfähig und dauerhaft wirksam sein.
Nach Estrich, Abdichtung und Bodenaufbau ist der Lastabtrag häufig nicht mehr kontrollierbar.
Warum das Thema wichtig ist
Bodentiefe Elemente sind nicht einfach nur größere Fenster
Je größer ein Fensterelement wird, desto mehr Gewicht muss über Rahmen, Pfosten, Schwellen und Unterbau in den Baukörper eingeleitet werden.
Bei bodentiefen Fenstern, großen Festverglasungen, Fenstertüren oder schweren Haustüren entstehen deshalb andere Anforderungen als bei einem kleinen Standardfenster.
Besonders im unteren Anschlussbereich treffen mehrere Aufgaben gleichzeitig aufeinander: Lastabtragung, Befestigung, Wärmedämmung, Abdichtung und häufig zusätzlich ein niedriger Schwellenaufbau.
Drei verschiedene Aufgaben
Lastabtragung, Befestigung und Abdichtung sind nicht dasselbe
Bei der Beurteilung von Fenstermontagen werden diese Funktionen häufig vermischt.
Eine Schraube oder ein Montagewinkel kann ein Element in seiner Lage sichern. Daraus folgt nicht automatisch, dass die vertikalen Lasten des Elements an den richtigen Stellen in den Baukörper eingeleitet werden.
Umgekehrt ersetzt eine gute Unterfütterung nicht die erforderliche Befestigung. Und weder Befestigung noch Unterfütterung ersetzen die notwendige Abdichtung.
Lastabtragung
Eigengewicht und weitere Lasten werden über geeignete Auflager in tragfähige Bereiche des Baukörpers geleitet.
Befestigung
Das Element wird in seiner vorgesehenen Position gehalten und gegen auftretende Kräfte gesichert.
Abdichtung
Der Anschluss wird entsprechend seiner Funktion gegen Luft, Feuchtigkeit und Witterung ausgebildet.
Wärmeschutz
Der untere Anschluss muss gleichzeitig so geplant werden, dass unnötige Wärmebrücken vermieden werden.
Unterfütterung
Ein Klötzchen irgendwo unter dem Rahmen ist noch keine geplante Lastabtragung

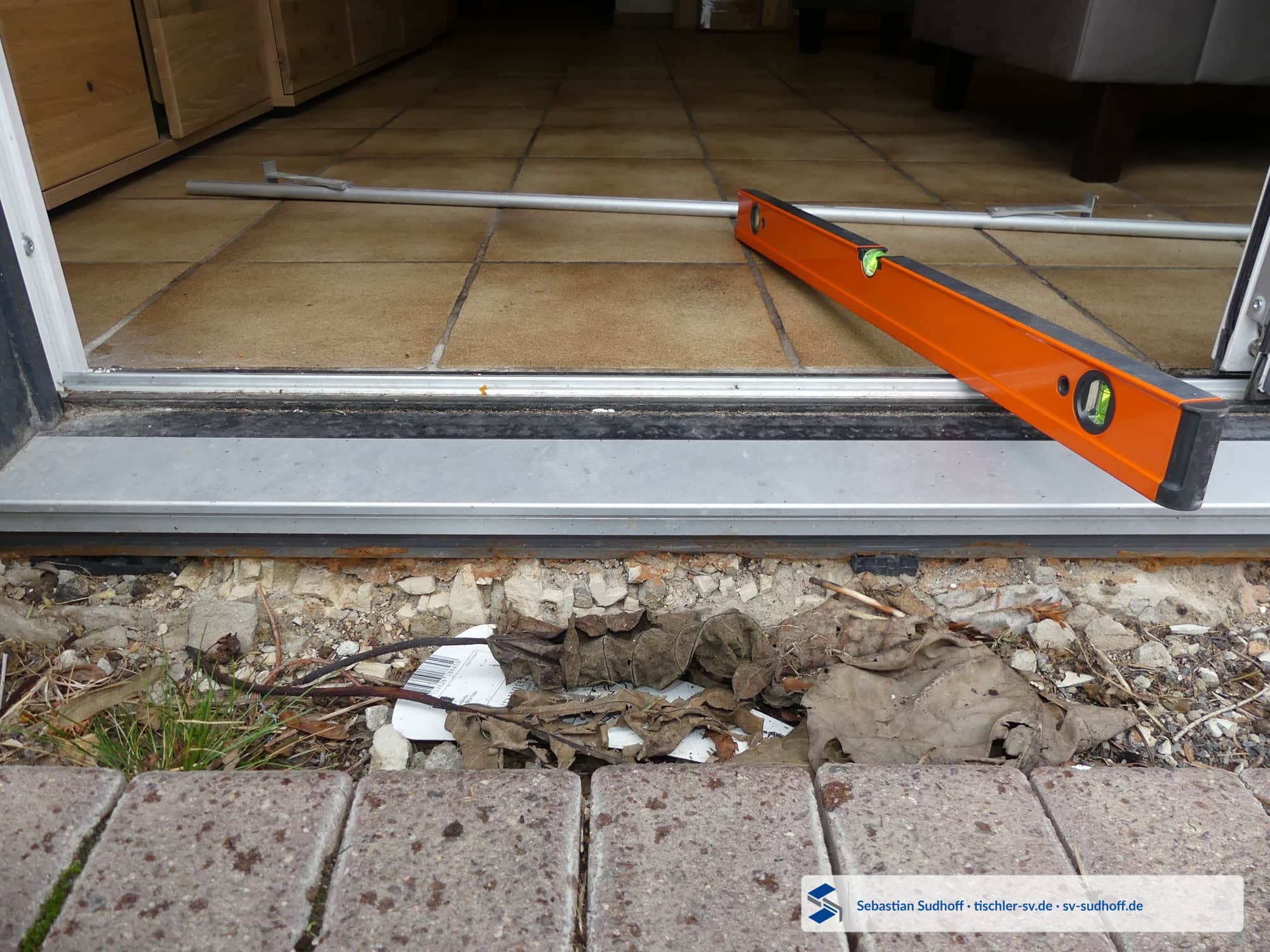

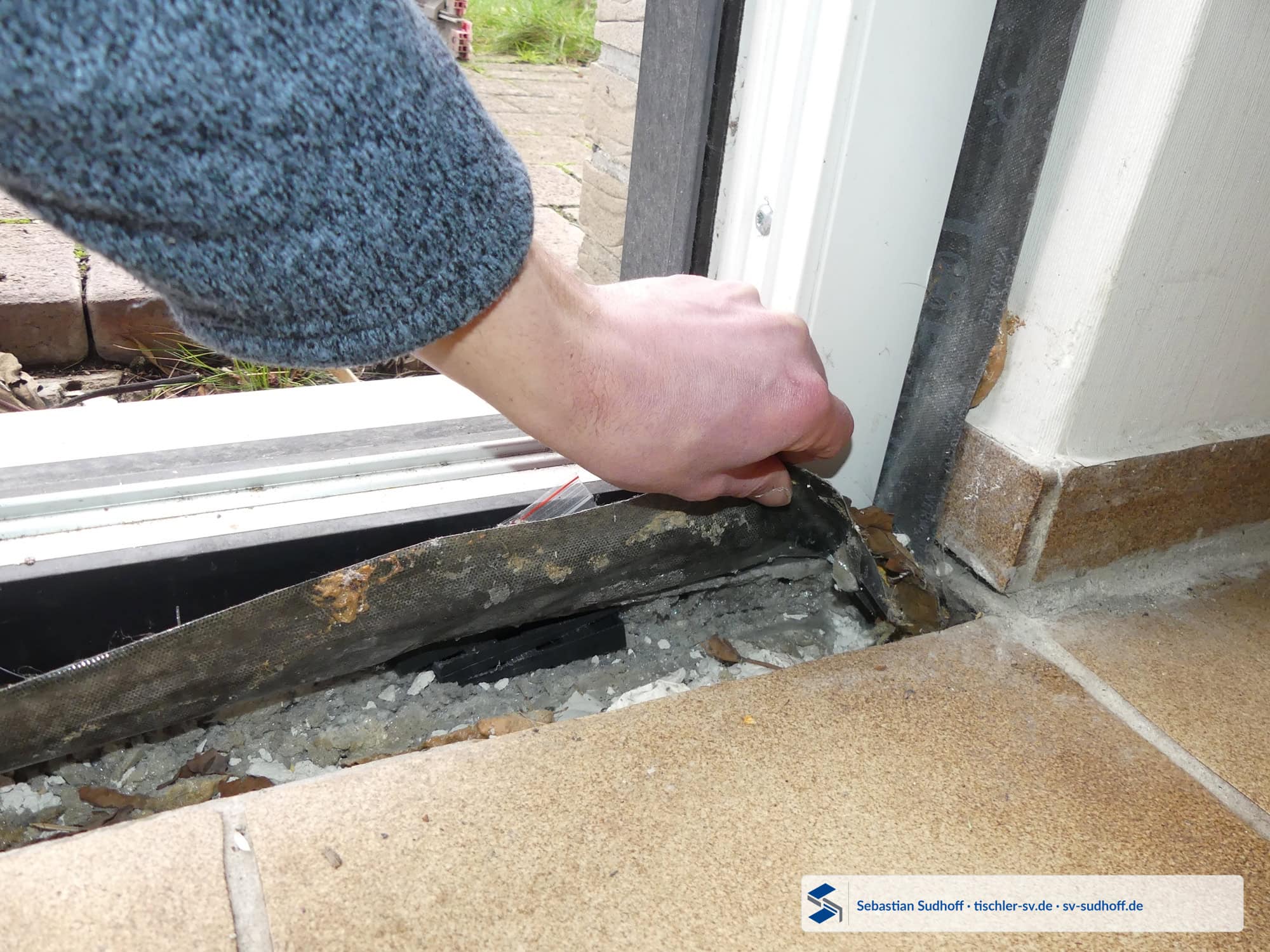

Unter bodentiefen Elementen finden sich in der Praxis sehr unterschiedliche Lösungen: Klötze, Unterbauprofile, Konsolen, Montageplatten oder andere druckfeste Auflager.
Entscheidend ist nicht allein, dass sich überhaupt etwas unter dem Rahmen befindet. Wichtig ist, wo die Last eingeleitet wird, wie tragfähig das Material ist und ob die Last sicher bis in den Baukörper weitergegeben wird.
Liegt eine Unterfütterung an einer Stelle, an der der Rahmen kaum Last übernimmt, kann sie technisch wenig bewirken.
Das Beispiel zeigt zwei Ebenen derselben Fragestellung: Die Unterlagen müssen sinnvoll angeordnet und dauerhaft in ihrer Lage gesichert sein. Gleichzeitig muss der Untergrund darunter die eingeleiteten Kräfte überhaupt aufnehmen können.
Pfosten und schwere Bereiche
Lasten entstehen nicht überall gleich
Große Elemente bestehen häufig aus mehreren Feldern, Pfosten, Flügeln oder Festverglasungen.
Dadurch verteilen sich die Lasten nicht automatisch gleichmäßig über die gesamte Rahmenbreite.
Bestimmte Bereiche können deutlich höhere Lasten in den unteren Rahmen beziehungsweise die Schwelle einleiten. Deshalb muss die Unterfütterung zur Konstruktion des Elements passen.

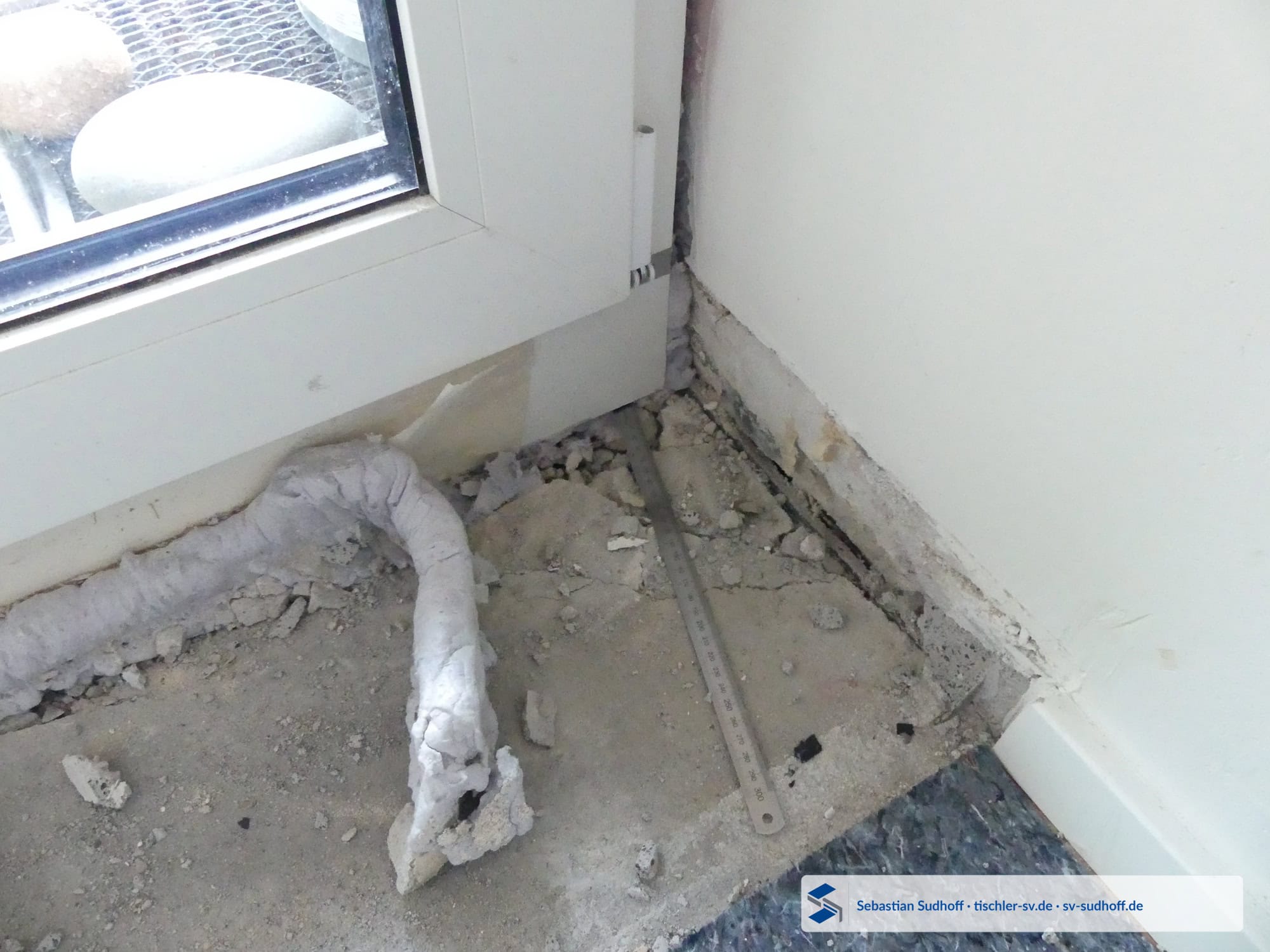

Bei Türen kommt hinzu, dass einzelne Pfosten konstruktiv besonders belastet sein können. Am bandseitigen Pfosten werden die Lasten des Türblattes und die Kräfte aus der Nutzung in den Rahmen eingeleitet. Gerade dort muss ein tragfähiger und dauerhaft gesicherter Lastweg vorhanden sein.
Der Rahmen zeigt nicht immer, wo die Last tatsächlich ankommt
Besonders bei mehrteiligen Elementen lohnt sich der Blick auf Pfosten, Flügelachsen und konstruktiv belastete Zonen.
Der Lastweg beginnt nicht erst unter dem Rahmen
Das Eigengewicht einer Verglasung oder eines Türblattes wird zunächst innerhalb des Elements weitergeleitet. Je nach Bauart geschieht das beispielsweise über Verglasungsklötze, Flügel, Beschläge, Laufwagen, Pfosten oder Rahmenprofile.
Erst anschließend muss diese Last über geeignete Auflager in einen tragfähigen Bereich des Baukörpers gelangen. Deshalb können sich die erforderlichen Auflagerpunkte von Element zu Element deutlich unterscheiden.
Pauschale Abstände für Auflager lassen sich daraus nicht ableiten. Lage und Anzahl müssen zum jeweiligen Element, dessen Lasten, dem Profilsystem, dem vorgesehenen Unterbau und den Montagebedingungen passen. Maßgeblich sind insbesondere die konkrete Konstruktion und die jeweiligen Hersteller- und Planungsvorgaben.
Haustürschwellen
Unter der Schwelle treffen Tragfähigkeit und Anschlussdetail direkt aufeinander
Haustüren sind im unteren Bereich besonders anspruchsvoll.
Die Schwelle soll stabil gelagert sein, gleichzeitig müssen Abdichtung, Wärmeschutz und der Anschluss an den Bodenaufbau funktionieren.
Bei niedrigen oder barrierearmen Schwellen bleibt häufig nur begrenzter Raum, um alle Anforderungen miteinander zu verbinden.
Eine Schwelle, die über längere Bereiche praktisch frei steht oder nur sehr punktuell unterstützt wird, verdient deshalb besondere Aufmerksamkeit.
Besonders kritisch ist bei solchen Details, wenn lose Unterlegklötze nicht dauerhaft gesichert sind. Sie können bei nachfolgenden Boden- oder Fliesenarbeiten verschoben oder entfernt werden. Damit wäre eine ohnehin nur punktuelle Lastabtragung zusätzlich gefährdet.
Material der Unterfütterung
Tragfähig bedeutet auch: dauerhaft formstabil
Nicht jedes Material eignet sich automatisch als dauerhaftes Auflager.
Weiche, nachgiebige oder feuchteempfindliche Materialien können sich unter dauerhafter Belastung anders verhalten als ein dafür vorgesehenes druckfestes Unterbausystem.
Auch hier gilt: Nicht die Produktbezeichnung allein entscheidet, sondern ob das verwendete Material für die konkrete Belastung und Einbausituation geeignet ist.
Entscheidend ist deshalb nicht nur, ob ein Auflager zunächst fest erscheint, sondern ob die Kräfte von dort tatsächlich bis in einen dafür geeigneten, tragfähigen Bereich des Baukörpers weitergeleitet werden. Eine druckfeste Unterlage auf Estrich, Dämmstoff, losem Material oder einem nicht ausreichend tragfähigen Untergrund stellt diesen Lastweg nicht allein dadurch sicher, dass die Unterlage selbst druckfest ist.
Eine Unterfütterung soll nicht nur am Montagetag halten
Sie muss die auftretenden Lasten auch langfristig ohne unzulässige Verformung in den Baukörper weitergeben.
Montageschaum
Ein ausgeschäumter Hohlraum ist nicht automatisch ein tragfähiges Auflager
Montageschaum erfüllt im Fensteranschluss wichtige Aufgaben, insbesondere beim Füllen und Dämmen der Fuge.
Daraus folgt jedoch nicht, dass eine ausgeschäumte Fuge automatisch eine geplante Lastabtragung ersetzt.
Gerade bei schweren bodentiefen Elementen sollte klar sein, an welchen Punkten die Last tatsächlich auf tragfähige Unterlagen beziehungsweise in den Baukörper weitergeleitet wird.
Wenn der Rahmen zwischen Auflagern arbeitet
Zu große freie Bereiche können problematisch werden
Werden Rahmen oder Schwellen nur an wenigen Punkten getragen, entstehen zwischen diesen Punkten freie Bereiche.
Je nach Konstruktion, Elementgröße und Belastung kann sich der Rahmen dort verformen oder bewegen.
Solche Bewegungen müssen nicht sofort nach der Montage sichtbar werden. Sie können sich erst im Laufe der Nutzung zeigen.
Die zuvor gezeigte Haustürschwelle macht diesen Punkt anschaulich: Wenn sich unter der Schwelle freie Bereiche befinden und sie beim Betreten nachgibt, ist das ein konkreter Anlass, die tatsächliche Unterstützung und den Lastweg näher zu prüfen.
Spätere Auffälligkeiten haben häufig mehrere mögliche Ursachen
Schleifende Flügel, veränderte Fugen oder bewegliche Schwellen beweisen für sich allein noch keine unzureichende Lastabtragung. Sie können aber ein Anlass sein, den unteren Anschluss genauer zu prüfen.
Unterbauprofile und Konsolen
Geplante Systeme können mehrere Anforderungen miteinander verbinden
Bei bodentiefen Fenstern und Haustüren werden häufig spezielle Unterbauprofile, Konsolen oder andere tragfähige Systeme eingesetzt.
Solche Lösungen können helfen, Lastabtragung, Wärmeschutz, Abdichtung und die spätere Anschlusshöhe sinnvoll miteinander zu verbinden.
Auch hier ist aber nicht die bloße Anwesenheit des Systems entscheidend. Wichtig ist, dass es passend zum Element, zur Belastung und zum Baukörper angeordnet und befestigt wird.
Thermische Trennung
Tragfähig und wärmetechnisch sinnvoll müssen zusammenpassen
Der untere Fenster- oder Türanschluss soll Lasten abtragen, ohne gleichzeitig unnötig große Wärmebrücken zu erzeugen.
Genau deshalb werden häufig druckfeste, wärmetechnisch günstigere Unterbaulösungen eingesetzt.
Das Ziel ist nicht, Tragfähigkeit gegen Wärmeschutz auszuspielen. Beide Anforderungen müssen gemeinsam geplant werden.
Der beste Lastabtrag hilft wenig, wenn das Anschlussdetail insgesamt nicht funktioniert
Unterbau, Abdichtung, Dämmung und Befestigung sollten deshalb als zusammenhängendes Detail betrachtet werden.
Warum man später oft nichts mehr sieht
Nach Estrich und Bodenaufbau verschwindet der entscheidende Bereich
Gerade bei bodentiefen Fenstern und Haustüren ist der untere Anschluss während der Montage noch gut sichtbar.
Später kommen Abdichtungen, Dämmungen, Estrich, Bodenbeläge oder Außenanschlüsse hinzu.
Danach lässt sich häufig nicht mehr ohne Weiteres nachvollziehen, wie der Rahmen tatsächlich unterfüttert wurde.
Die Praxisbilder auf dieser Seite zeigen genau den Zeitpunkt, an dem eine solche Dokumentation besonders wertvoll ist: bevor Bodenaufbau, Abdichtung und Verkleidungen die Auflagerpunkte vollständig verdecken.
Was vor dem Verdecken dokumentiert werden sollte
- Gesamtansicht des Elements und des unteren Anschlussbereichs
- einzelne Auflager- und Unterfütterungspunkte mit ihrer Position
- Pfosten-, Schwellen- und besonders belastete Bereiche
- Untergrund und Übergang zum tragfähigen Baukörper
- verwendete Unterbauprofile, Klötze, Konsolen oder sonstige Systeme
- wenn sinnvoll: Maßstab, Maßband oder eindeutige Bezugspunkte im Bild
Wie hilfreich eine solche Bilddokumentation später sein kann, zeigt auch der Praxisbericht „Fotos sind ein externes Gedächtnis der Baustelle“.
Aus Sachverständigensicht
Bei großen Elementen reicht der Blick auf Schrauben und Anschlussfugen nicht aus
Bei einer späteren Begutachtung sind Befestigung und Abdichtung häufig noch teilweise sichtbar.
Der eigentliche Lastabtrag liegt dagegen oft unter dem Rahmen und ist längst durch weitere Bauteilschichten verdeckt.
Deshalb sind Montagefotos, Planungsunterlagen oder dokumentierte Unterbaupunkte gerade bei schweren Elementen besonders wertvoll.
Was dieser Praxisbericht zeigen soll
Fünf Gedanken zur Lastabtragung
1. Lastabtragung ist eine eigene Funktion
Sie darf nicht mit Befestigung, Ausschäumung oder Abdichtung verwechselt werden.
2. Der Lastweg beginnt im Element
Verglasung, Türblatt, Flügel, Beschläge oder Laufwagen können Lasten zunächst innerhalb der Konstruktion weiterleiten.
3. Positionen sind entscheidend
Unterfütterungen müssen dort sitzen, wo das Element seine Lasten tatsächlich in den Baukörper einleitet.
4. Unterlage und Untergrund müssen tragen

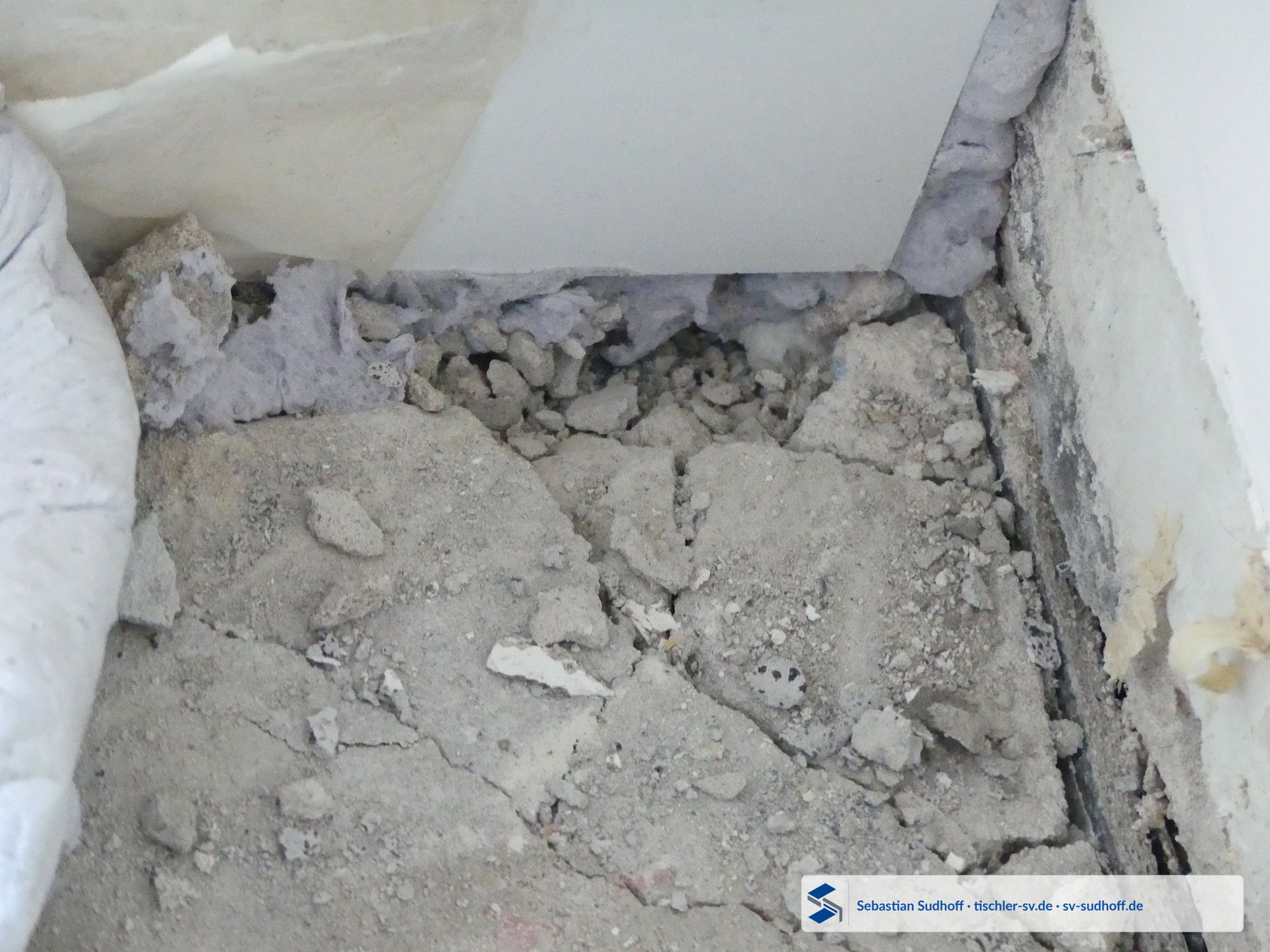

Ein druckfester Klotz nützt wenig, wenn er schräg liegt, nicht gesichert ist oder auf nicht ausreichend tragfähigem Untergrund steht.
5. Dokumentation ist besonders wichtig
Der untere Anschluss verschwindet später häufig vollständig hinter weiteren Bauteilschichten.
Fazit
Ein schweres Element braucht einen nachvollziehbaren Lastweg
Bodentiefe Fenster, große Fenstertüren und Haustüren müssen nicht nur sauber ausgerichtet und dicht angeschlossen werden.
Ihre Lasten müssen dauerhaft über geeignete Auflager in tragfähige Bereiche des Baukörpers weitergegeben werden.
Unterfütterung, Befestigung, Wärmeschutz und Abdichtung sind dabei unterschiedliche Aufgaben, die im unteren Anschluss zusammengeführt werden müssen.
Gerade weil dieser Bereich später häufig vollständig verdeckt ist, lohnt sich eine saubere Planung und Dokumentation bereits während der Montage.
Autor dieses Praxisberichts
Sebastian Sudhoff
Tischlermeister und öffentlich bestellter und vereidigter Sachverständiger für das Tischlerhandwerk
Bei bodentiefen Fenstern und Haustüren wird der untere Anschluss in der Sachverständigenpraxis häufig erst dann interessant, wenn bereits weitere Bauteilschichten eingebaut sind.
Deshalb gehören Unterfütterung, Lastabtragung, Befestigung und Dokumentation zu den Punkten, die bei solchen Elementen früh mitgedacht werden sollten.
